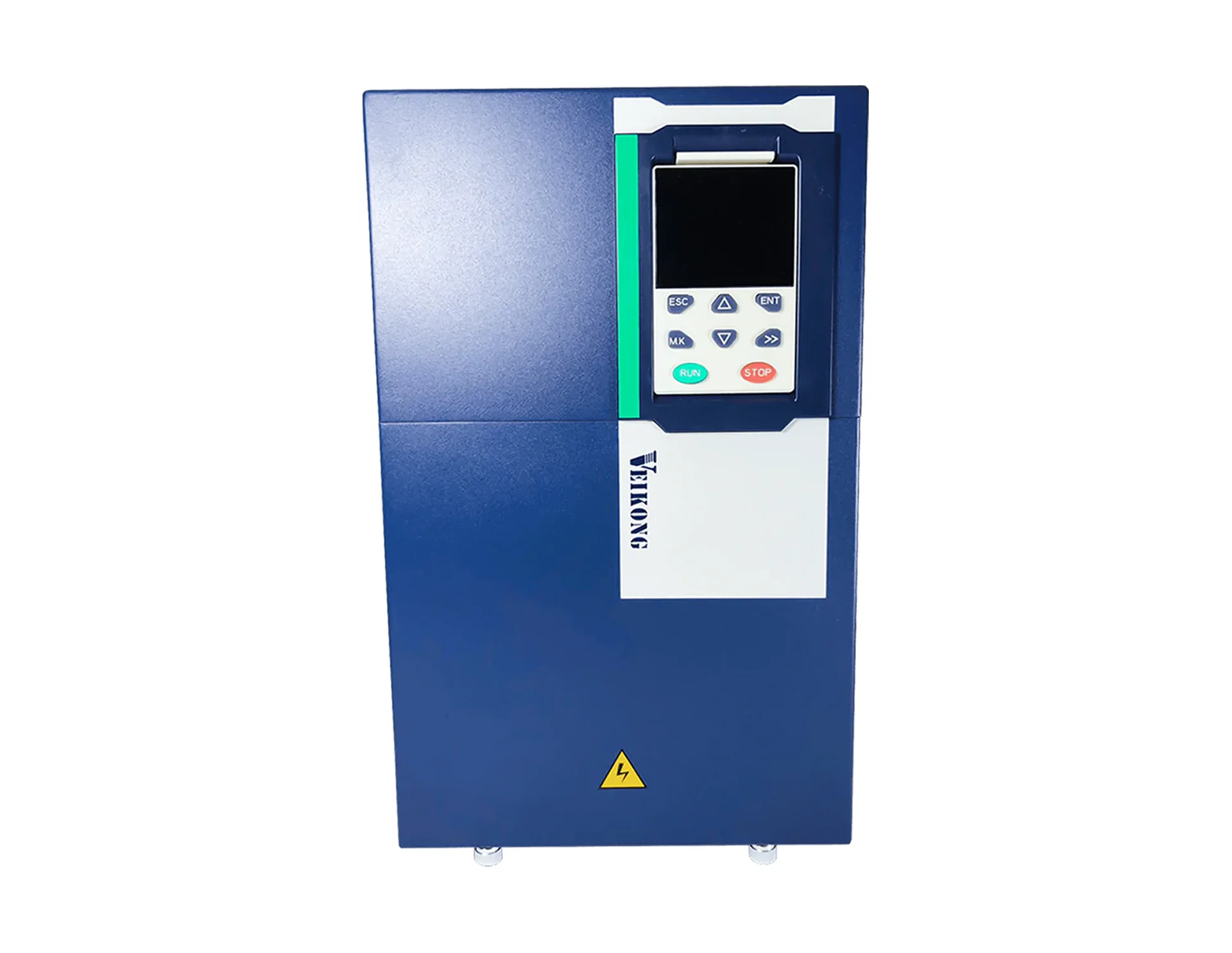

VEIKONG VFD500 45/55 kW Trifaze Vektör Kontrollü AC Motor Sürücü

Açıklama

VEIKONG VFD500 45/55 kW Trifaze Vektör Kontrollü AC Motor Sürücü

VFD500, VEIKONG’un yüksek performanslı vektör kontrollü AC sürücü serisidir. Model kodundaki G genel amaçlı, P ise fan ve pompa tipi yükler içindir; bu model aynı sürücü için her iki yük profilinin değerlerini sunar.

380–480 V trifaze şebekede çalışan sürücünün güç kapasitesi 60 kVA, giriş akımı 92 A’dir.

G ve P Yük Profilleri: 45 / 55 kW

Genel amaçlı (G) kullanımda sürücü 45 kW motor gücü ve 90 A çıkış akımı sunar; bu modda nominal akımın %150’si 60 saniye boyunca verilebilir.

Fan ve pompa tipi (P) hafif yük kullanımında ise 55 kW motor gücü ve 110 A çıkış akımı değerleri geçerlidir; bu modda aşırı yük kapasitesi nominal akımın %120’si, 60 saniyedir.

Kontrol Yöntemleri

Sürücü V/f, PG kartsız sensörsüz akı vektör kontrolü (SVC) ve PG kartlı sensörlü akı vektör kontrolünü (VC) destekler. SVC ve VC modlarında hız ve tork kontrolü yapılabilir.

Hız aralığı V/f modunda 1:100, SVC’de 1:200, VC’de 1:1000’dir. Çıkış frekansı V/f modunda 0,00–600,00 Hz, SVC’de 0,00–200,00 Hz, VC’de 0,00–400,00 Hz aralığındadır; taşıyıcı frekans 1–12 kHz arasındadır.

Fonksiyonlar

Üretici broşürü; jog kontrolü, droop kontrolü, 16 kademeye kadar hız, tehlikeli hızdan kaçınma, salınım frekansı, proses PID kontrolü, uyku ve uyanma fonksiyonu, dahili basit PLC mantığı ve parametre yedekleme/geri yükleme gibi fonksiyonları sıralar.

Yavaşlama aşırı uyartım fonksiyonu, fren direnci kullanılmayan seyrek frenleme uygulamalarında yavaşlama süresini kısaltabilir. Fan ve pompalar için otomatik enerji tasarrufu fonksiyonu ile dönmeye devam eden motorlara darbesiz yol vermeyi sağlayan hız takip fonksiyonu da bulunur.

Haberleşme ve Giriş/Çıkışlar

Standart Modbus haberleşmesi bulunur; Profinet ve CANopen opsiyoneldir. Enkoder geri beslemesi için artımlı enkoder (diferansiyel ve açık kollektör) ve resolver kartları sunulur.

Standart yapıda 5 dijital giriş (biri 50 kHz’e kadar yüksek hızlı darbe girişi), 2 analog giriş (0–10 V veya 0–20 mA), 1 dijital çıkış, 1 yüksek hızlı darbe çıkışı, 1 röle çıkışı ve 2 analog çıkış yer alır. Opsiyonel genişletme kartı ek dijital giriş/çıkış ve −10…+10 V analog giriş kazandırır.

Montaj ve Çalışma Koşulları

Sürücü IP20 koruma sınıfındadır ve zorlanmış hava soğutma kullanır. Duvar tipi, zemin tipi pano ve panodan geçmeli montaj seçenekleri belirtilmiştir; fren ünitesi bu gövde boyutunda (SIZE F) opsiyonel olarak tanımlanmıştır.

Çalışma sıcaklığı −10…+40 °C’dir (40–50 °C arasında güç düşürme uygulanır); nem %95’in altında olmalı, kurulum yüksekliği 1000 m’den düşük olmalıdır. Üretici kapalı mekân, doğrudan güneş ışığı, toz ve aşındırıcı gazlardan uzak kurulum öngörür.

Öne Çıkan Özellikler

• 45/55 kW: Tek sürücüde genel amaçlı (G) ve fan-pompa (P) yük profili değerleri.
• Üç kontrol yöntemi: V/f, sensörsüz vektör (SVC) ve enkoderli vektör (VC) kontrolü; hız ve tork modları.
• Geniş hız aralığı: VC modunda 1:1000, SVC modunda 1:200.
• Fan ve pompa enerji tasarrufu: Otomatik enerji tasarrufu ve uyku/uyanma fonksiyonu.
• Modbus ve opsiyonel fieldbus: Standart Modbus; Profinet ve CANopen opsiyonu.

Kullanım Alanları

• Fan ve pompa sistemleri (P tipi kullanım)
• Genel amaçlı makine ve proses tahrikleri (G tipi kullanım)
• Yüksek hız aralığı veya tork kontrolü gerektiren uygulamalar (SVC / VC)
• Dönmeye devam eden yüklerin yeniden yol verilmesi gereken sistemler (hız takip fonksiyonu)

Teknik Özellikler

Özellik	VEIKONG VFD500 45/55 kW (380–480 V trifaze)
Ürün tipi	Vektör kontrollü AC motor sürücü (frekans invertörü)
Seri	VEIKONG VFD500
Giriş	Trifaze (3 faz AC), 380–480 V, 50/60 Hz
Şebeke gerilimi toleransı	−%15 / +%10
Uyumlu motor gücü (G – genel amaçlı)	45 kW
Uyumlu motor gücü (P – fan/pompa)	55 kW
Güç kapasitesi	60 kVA
Giriş akımı	92 A
Çıkış akımı (ağır yük, G)	90 A
Çıkış akımı (hafif yük, P)	110 A
Aşırı yük kapasitesi	Genel amaçlı kullanımda nominal akımın %150'si, 60 s; hafif yükte %120'si, 60 s
Kontrol yöntemleri	V/f; sensörsüz akı vektörü (SVC); enkoderli akı vektörü (VC, PG kartı ile)
Çalışma modu	Hız kontrolü; tork kontrolü (SVC ve VC)
Hız aralığı	1:100 (V/f), 1:200 (SVC), 1:1000 (VC)
Frekans aralığı	0,00–600,00 Hz (V/f); 0,00–200,00 Hz (SVC); 0,00–400,00 Hz (VC)
Taşıyıcı frekans	1–12 kHz (tipe göre değişir)
Hızlanma / yavaşlama süresi	0,00–60000 s; 4 grup; doğrusal ve S eğrisi
Haberleşme	Standart Modbus; opsiyonel Profinet ve CANopen
Dijital giriş	5 (biri 50 kHz'e kadar yüksek hızlı darbe girişi)
Analog giriş	2 (0–10 V gerilim veya 0–20 mA akım)
Çıkışlar	1 dijital, 1 yüksek hızlı darbe (0–50 kHz), 1 röle, 2 analog (0–20 mA veya 0–10 V)
Klavye	LED dijital klavye; LCD klavye opsiyonel
Gövde boyutu	SIZE F
Fren ünitesi	Opsiyonel
Koruma sınıfı	IP20
Soğutma	Zorlanmış hava soğutma
Çalışma sıcaklığı	−10…+40 °C (40–50 °C arasında güç düşürme); nem <%95 (yoğuşmasız)
Kurulum yüksekliği	1000 m'den düşük
Depolama sıcaklığı	−20…+60 °C
Titreşim	5,9 m/s² (0,6 g) altında
Montaj	Duvar tipi, zemin tipi pano, panodan geçmeli

Sıkça Sorulan Sorular

Model kodundaki G ve P ne anlama gelir?

Üretici, G’yi genel amaçlı, P’yi fan ve pompa tipi yük olarak tanımlar. Bu model G kullanımında 45 kW / 90 A, P kullanımında 55 kW / 110 A değerlerini sunar.

Hangi haberleşme protokollerini destekler?

Standart olarak Modbus desteklenir; Profinet ve CANopen opsiyonel kartlarla eklenebilir.

Dahili fren ünitesi var mı?

Üreticinin model tablosunda bu gövde boyutu (SIZE F) için fren ünitesi opsiyonel olarak belirtilmiştir.

Enkoderli kontrol yapılabilir mi?

Evet. Enkoderli akı vektör kontrolü (VC) için artımlı enkoder (diferansiyel ve açık kollektör) veya resolver kartı kullanılır.
