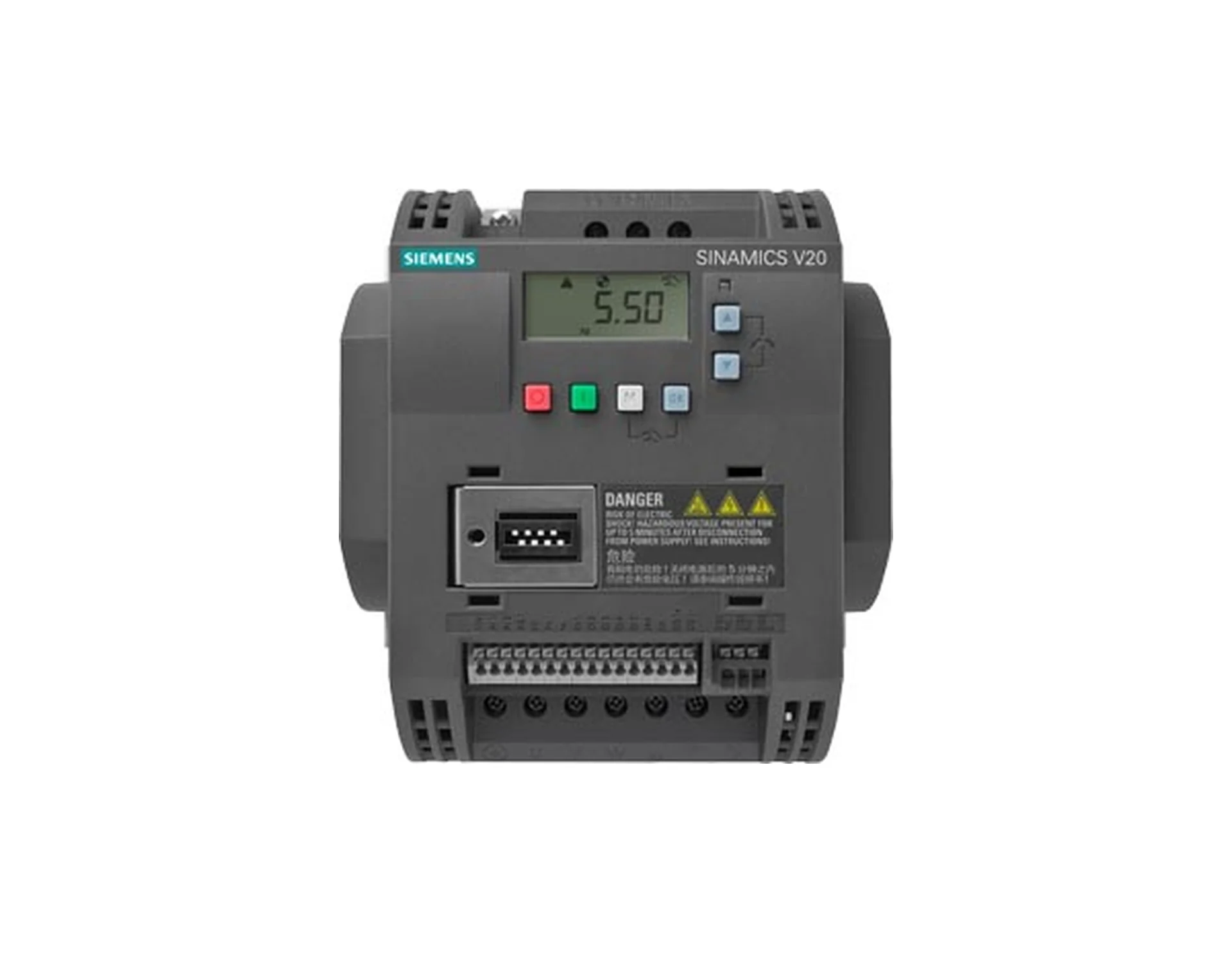

Siemens SINAMICS V20 5,5 kW Trifaze AC Motor Sürücü

Açıklama

Siemens SINAMICS V20 5,5 kW Trifaze AC Motor Sürücü

Siemens SINAMICS V20 serisinin bu modeli, 380–480 V trifaze endüstriyel şebekeler için tasarlanmış 5,5 kW (7,5 HP) güç sınıfında bir AC motor sürücüdür.

Sürücü 12,5 A nominal çıkış akımı verir ve motor hızını 0–550 Hz aralığında kontrol eder. Kompakt yapısı ve sade devreye alma yaklaşımıyla, temel hız kontrolü gerektiren makine ve tesis uygulamalarında kullanılır.

Geniş Gerilim Aralığı

Model, 380–480 V şebeke geriliminde −%15 / +%10 toleransla ve 47–63 Hz şebeke frekansında çalışır. Bu geniş aralık, şebeke geriliminin dalgalandığı sahalarda daha kararlı bir işletme sağlar.

SINAMICS V20 serisinde bulunan Keep Running modu da kararsız şebeke koşullarında sürücünün çalışmayı sürdürmesine yönelik otomatik uyarlama sunar.

Aşırı Yük ve Çıkış Değerleri

Sürücü nominal çıkış akımının %150’si ile 60 saniye (yüksek aşırı yük) veya %110’u ile 60 saniye (düşük aşırı yük) çalışabilir; çevrim süresi 300 saniyedir. Bu kapasite, kalkışta yüksek tork isteyen konveyör ve kompresör gibi yüklerde fark yaratır.

Siemens veri sayfasında verim değeri 0,98 ve IEC 61800-9-2’ye göre verimlilik sınıfı IE2 olarak verilmiştir.

I/O ve Haberleşme

Standart I/O yapısında 4 dijital giriş, 2 analog giriş, 1 analog çıkış, 1 röle (değiştirme kontaklı) ve 1 transistör çıkışı bulunur. Analog girişler gerektiğinde ek dijital giriş olarak kullanılabilir.

Sürücü USS ve Modbus RTU haberleşmesini klemensler üzerinden destekler; PLC ve HMI sistemleriyle hız referansı ve durum bilgisi alışverişi yapılabilir.

Daha fazla giriş/çıkış gerektiğinde, 400 V SINAMICS V20 sürücülerle kullanılan I/O genişletme modülü ile 2 dijital giriş ve 2 röle çıkışı eklenebilir.

Uygulamaya Özel Fonksiyonlar

SINAMICS V20 serisi; proses değerleri için PID kontrolörü, enerji kesintisi sonrası otomatik yeniden başlatma ve dönen motoru yakalama, pompalar için kavitasyon koruması ve tıkanma giderme, konveyörler için super torque başlatma gibi uygulama fonksiyonları sunar.

Bağlantı ve uygulama makroları sayesinde bu fonksiyonlar, uzun parametre listeleri yerine hazır ayar setleriyle devreye alınabilir.

FSC Gövde ve Montaj

Model FSC gövde boyutundadır: 184 × 182 × 169 mm ölçülerinde ve 2,4 kg ağırlığındadır. Panodan geçmeli (push-through), duvar ve yan yana montaja uygundur.

Koruma sınıfı IP20’dir. Çalışma sıcaklığı −10…+60 °C aralığındadır; 40 °C ve üzerindeki ortamlarda güç düşürme uygulanmalıdır.

Öne Çıkan Özellikler

• 380–480 V trifaze giriş: −%15 / +%10 gerilim toleransıyla dalgalı şebekelerde çalışma.
• %150 aşırı yük: 60 saniye boyunca nominal akımın %150’si; yüksek kalkış torku isteyen yükler için.
• USS ve Modbus RTU: Klemens üzerinden seri haberleşme ile PLC/HMI entegrasyonu.
• Pompa ve fan fonksiyonları: PID kontrolü, hibernasyon modu ve ECO modu ile enerji odaklı çalışma (seri geneli).
• Esnek montaj: Panodan geçmeli, duvar ve yan yana montaj seçenekleri.

Kullanım Alanları

• Santrifüj pompalar ve basınç/seviye kontrollü pompa sistemleri
• Radyal ve aksiyel fanlar, havalandırma sistemleri
• Kompresörler
• Bant, rulolu ve zincirli konveyörler
• Karıştırıcı, değirmen ve kırıcı gibi tekil proses tahrikleri

Teknik Özellikler

Özellik	SINAMICS V20 5,5 kW (3 faz giriş)
Ürün tipi	AC motor sürücü (frekans invertörü)
Seri	SINAMICS V20
Operatör paneli	Dahili BOP (Basic Operator Panel)
Giriş	Trifaze (3 faz AC)
Şebeke gerilimi	380…480 V (−15% / +10%)
Şebeke frekansı	47…63 Hz
Çıkış	Trifaze (3 faz AC)
Nominal güç	5,5 kW (7,5 HP)
Nominal çıkış akımı	12,5 A
Aşırı yük kapasitesi	Nominal çıkış akımının %150'si, 60 s (yüksek aşırı yük), %110'u, 60 s (düşük aşırı yük); çevrim süresi 300 s
Çıkış frekansı	0…550 Hz
Haberleşme	USS, Modbus RTU
Dijital giriş	4
Dijital çıkış	1 röle (değiştirme kontaklı) + 1 transistör
Analog giriş	2 (ek dijital giriş olarak da kullanılabilir)
Analog çıkış	1
Dahili EMC filtresi	Yok (filtresiz)
Dahili fren kıyıcı	Yok
Verim (η)	0,98
Verimlilik sınıfı (IEC 61800-9-2)	IE2
Koruma sınıfı	IP20 / UL açık tip
Soğutma	Harici fan ile
Çalışma sıcaklığı	−10…60 °C (40 °C ve üzerinde güç düşürme uygulanır)
Depolama sıcaklığı	−40…70 °C
Bağıl nem (çalışma)	Maks. %95
Kurulum yüksekliği	1000 m
Maks. motor kablo uzunluğu	25 m ekranlı / 50 m ekransız
Montaj	Panodan geçmeli (push-through) montaj, duvar montajı, yan yana montaj
Gövde boyutu	FSC
Boyutlar (G × Y × D)	184 × 182 × 169 mm
Net ağırlık	2,4 kg
Kontrol yöntemleri	V/f, V²/f, FCC, çok noktalı V/f (seri geneli)
Uygunluk	CE, cULus, RCM (C-Tick), KC

Sıkça Sorulan Sorular

SINAMICS V20 5,5 kW sürücünün nominal çıkış akımı nedir?

Siemens veri sayfasına göre nominal çıkış akımı 12,5 A’dir. Sürücü bu akımın %150’sini 60 saniye boyunca verebilir.

Bu sürücü PLC ile nasıl haberleşir?

Sürücü, klemensleri üzerinden USS ve Modbus RTU protokollerini destekler. Hız referansı dijital/analog girişlerden veya seri haberleşme üzerinden verilebilir.

Monofaze ve trifaze V20 modelleri arasındaki fark nedir?

Monofaze modeller 200–240 V tek faz şebekeden beslenir ve 230 V sınıfında trifaze çıkış verir; seride 3 kW’a kadar güç seçeneği vardır. Trifaze modeller ise 380–480 V şebekede çalışır ve seri 30 kW’a kadar uzanır.

Bu modelde dahili fren kıyıcı var mı?

Hayır. Siemens veri sayfasına göre bu model filtresiz versiyondur ve dahili fren kıyıcı içermez. Seride dahili fren kıyıcı 7,5 kW ve üzeri modellerde bulunur.
