VEICHI SD780 Serisi STO SIL3 Güvenlikli Servo Sürücü

Açıklama

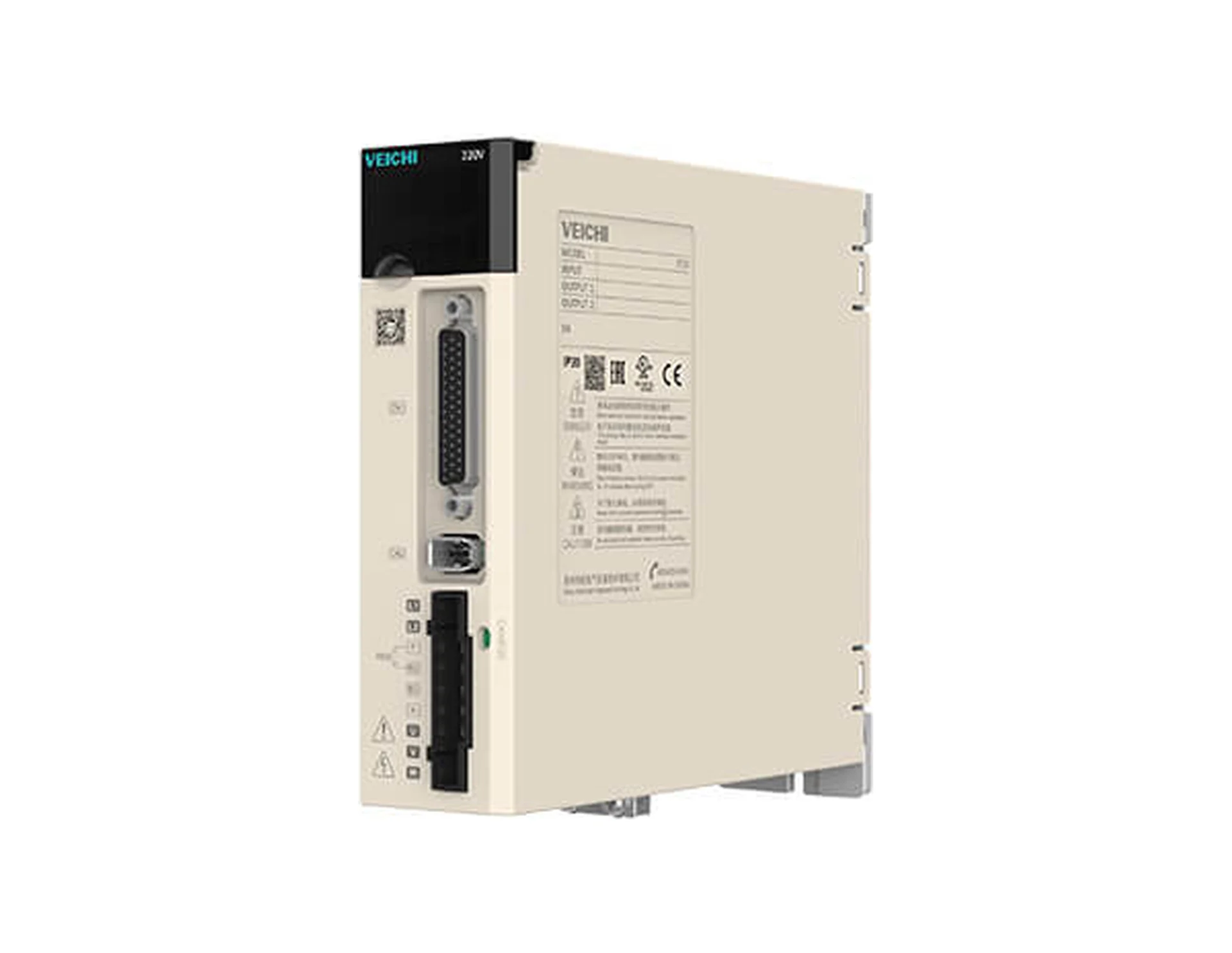

VEICHI SD780 Serisi STO SIL3 Güvenlikli Servo Sürücü

VEICHI SD780, kurulum ve devreye alma süresini kısaltmak isteyen makine üreticileri için geliştirilmiş servo sürücü serisidir. Üretici seriyi; elektronik üretim ekipmanları, CNC makineleri, paketleme, baskı, tekstil, plastik ve cam makineleri ile test ekipmanları gibi alanlar için konumlandırır.

SD780, V7U servo motor serisiyle birlikte kullanılacak şekilde tasarlanmıştır. Bu sayfa seri düzeyindeki ortak özellikleri anlatır; belirli bir modelin gücü, akımı veya haberleşme seçeneği için bize danışabilirsiniz.

Standart SIL3 STO ve Uluslararası Sertifikalar

Sürücü, standart olarak SIL3 Safe Torque Off (STO) güvenlik fonksiyonuyla gelir; üretici bu fonksiyonu yeni enerji, lityum batarya ve fotovoltaik ekipman gibi sektörlerde kullanıcı güvenliğini artıran bir özellik olarak tanıtır.

Seri CE, EAC ve UL sertifikalarına sahiptir. UL belgesi, bu sertifikayı arayan ülkelerdeki pazarlara yönelik makinelerde kolaylık sağlar.

Farklı Mekanik Yapılara Göre Otomatik Ayar

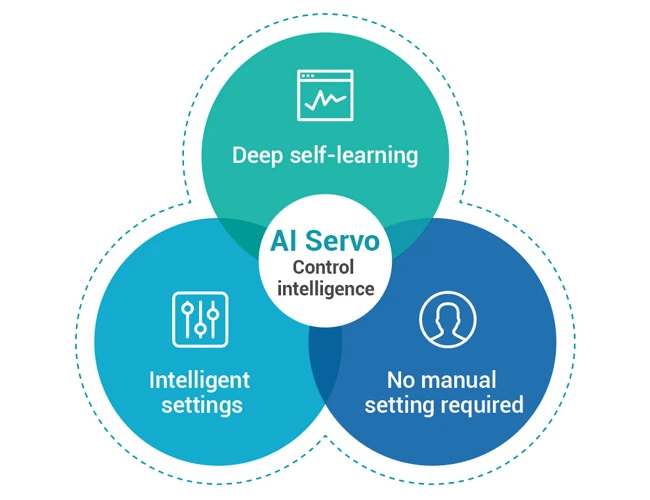

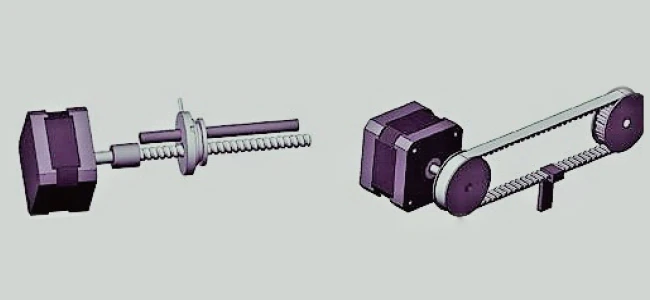

Sürücü; vidalı mil, kayış-kasnak ve rijit yapılar gibi farklı mekanik yapıları ayrı ayrı değerlendirir. Karmaşık çevrim parametrelerini otomatik ayarlar, mekanik koşula göre elle ayara gerek bırakmaz; üreticiye göre en hızlı konum oturma süresi 10 ms’dir.

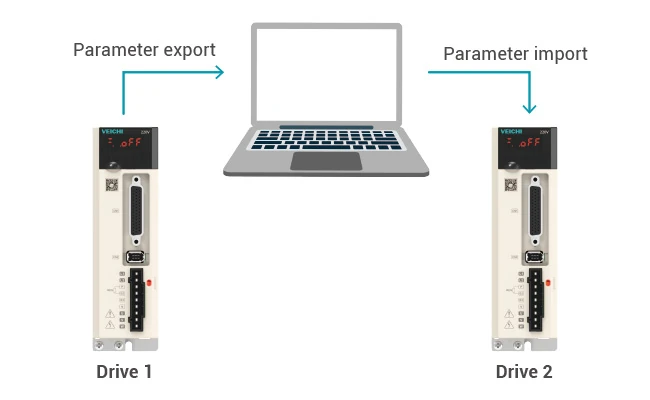

Parametre Kopyalama ve Basit Devreye Alma

Hata ayıklama yazılımı sürücü parametrelerini dışa ve içe aktarabilir; böylece aynı model sürücülerde parametre girişi tek tek tekrarlanmaz. Yazılımın adım adım kurulum sihirbazı devreye almayı sadeleştirir.

17 / 23 Bit Mutlak Enkoder

SD780, 17 bit ve 23 bit mutlak enkoderlerle uyumludur. Mutlak enkoderde konum, enerji kesildiğinde de hatırlanır; üretici pil ömrünün 3 yılın üzerinde olduğunu belirtir. Farklı çözünürlükler, uygulamanın gerektirdiği hassasiyete göre seçim yapmayı sağlar.

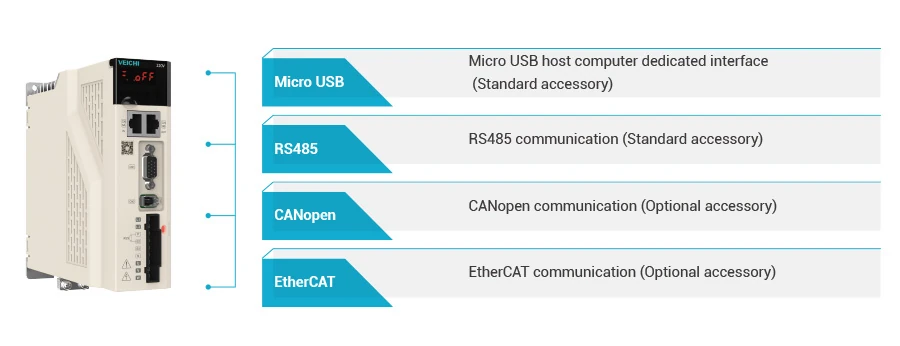

Haberleşme Seçenekleri

Sürücüde RS485 standarttır; USB bağlantısı bilgisayar yazılımı için standart olarak sunulur. CANopen isteğe bağlıdır; EtherCAT ise sürücü tipine göre bulunur. Hangi haberleşme tipinin hangi modelde olduğunu sipariş öncesi bizimle doğrulayabilirsiniz.

Frekans Tepkisi ve Kompakt Gövde

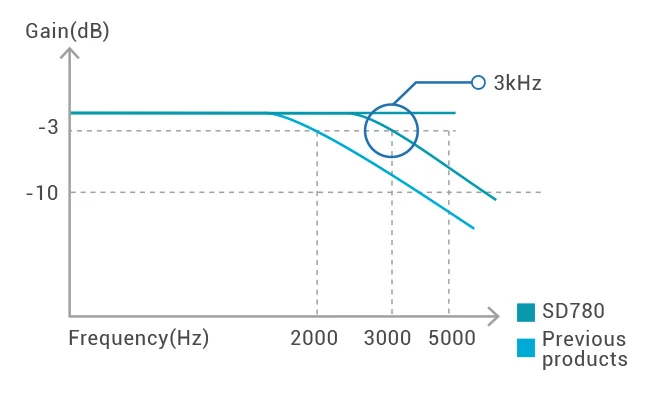

Üreticinin katalog grafiği, SD780’in önceki ürünlere göre geniş bir frekans aralığında kazancı koruduğunu ve 3 kHz noktasından geçtiğini gösterir.

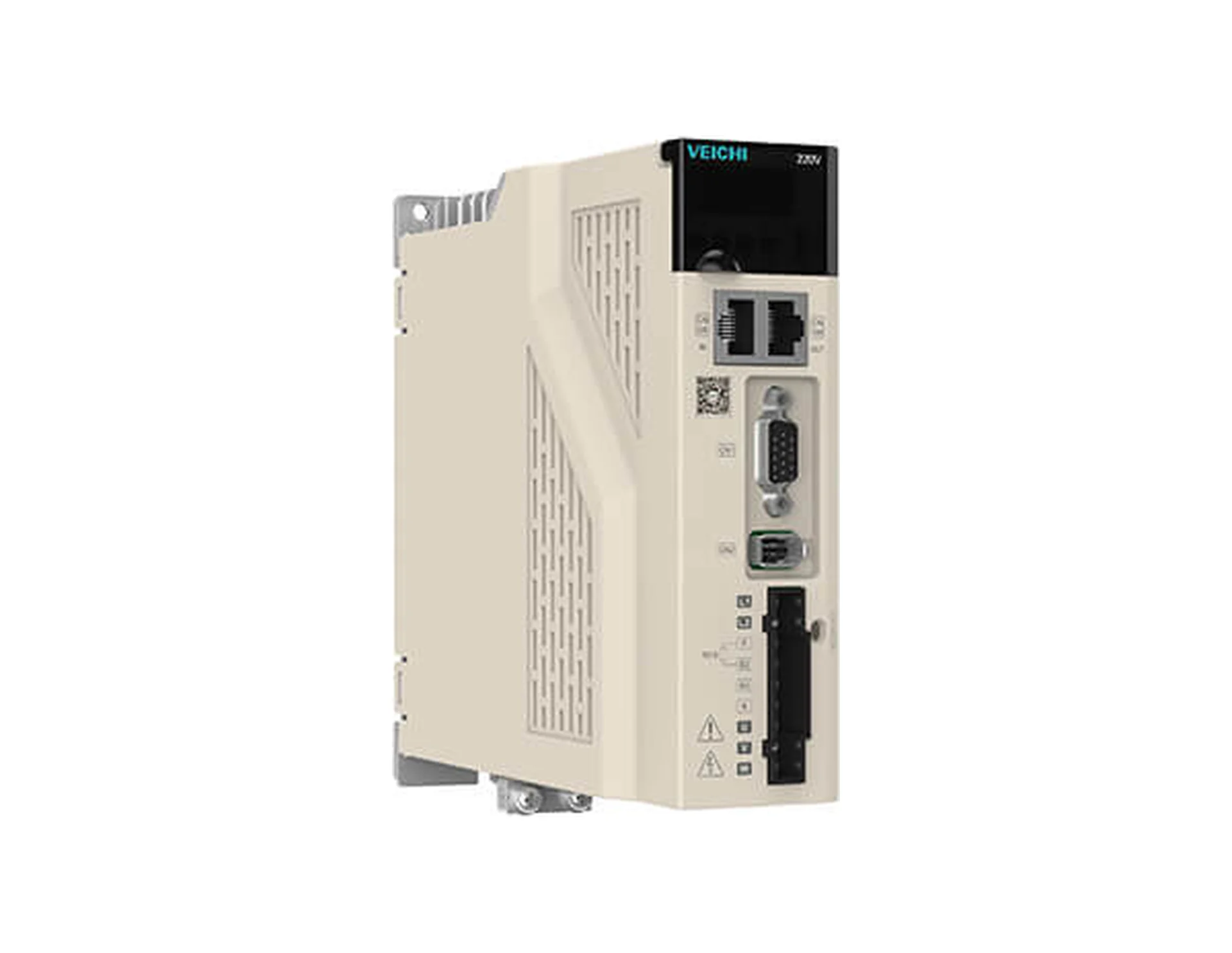

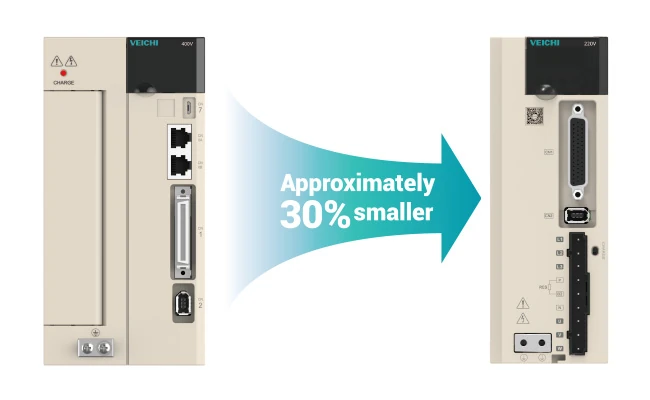

Donanım ve gövde yapısı yenilenmiştir; üretici, 5R5 boyutunda gövde hacminin yaklaşık %30 küçüldüğünü belirtir. Küçülen gövde pano içinde yer kazandırır.

Sistem Yapısı ve Kablolama

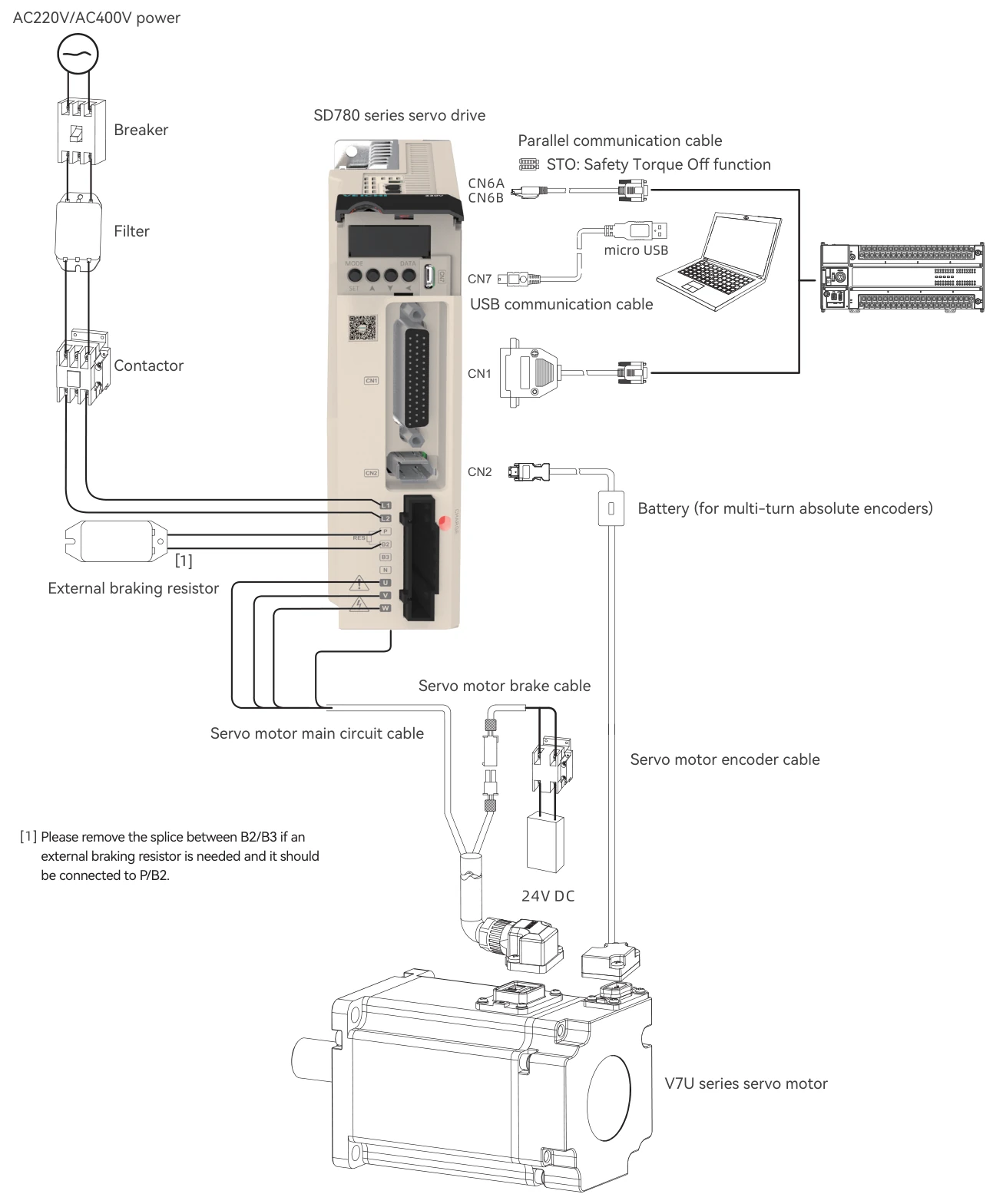

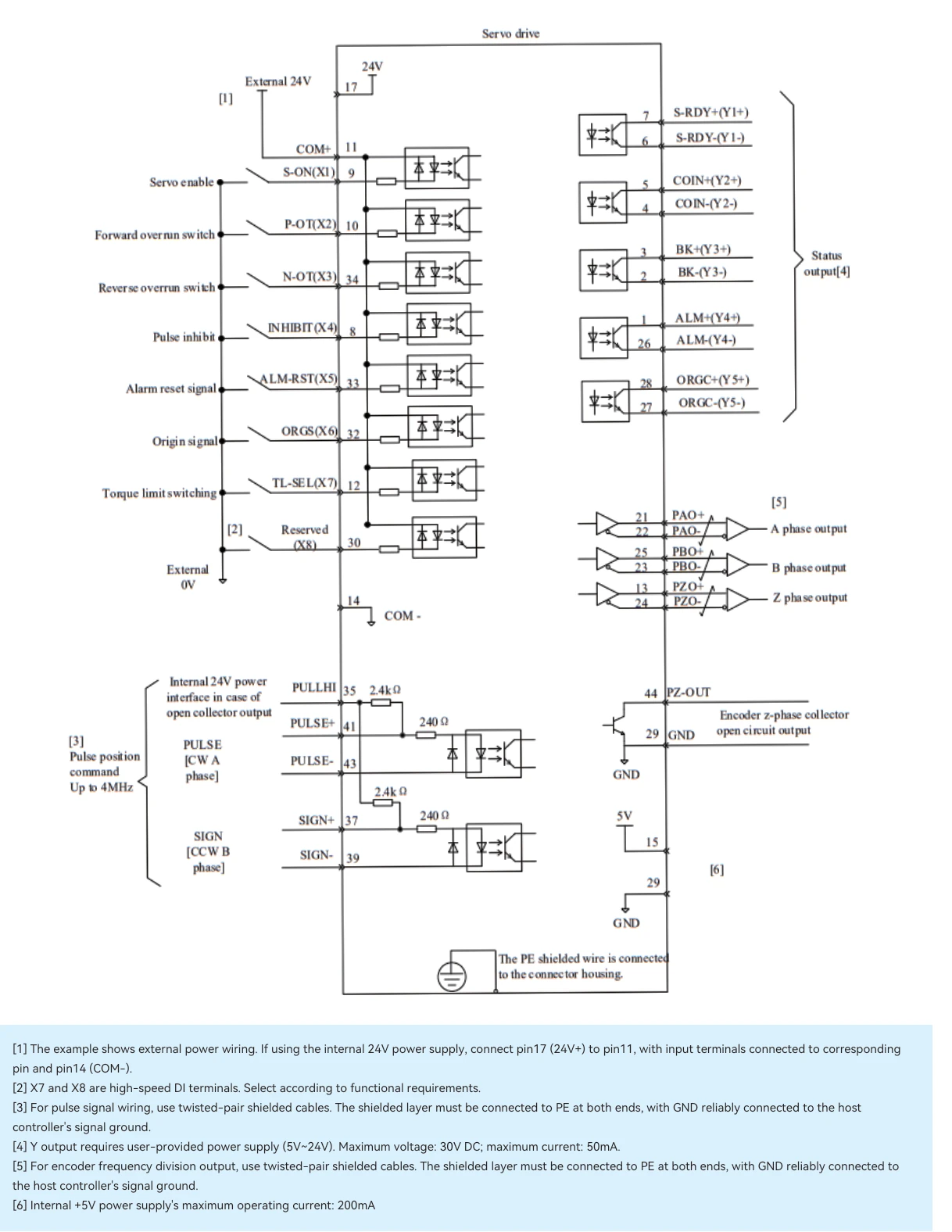

Aşağıdaki katalog şemaları SD780’in şebeke, filtre, kontaktör, fren direnci, motor ve enkoder ile bağlantısını ve konum kontrol modundaki kablolamayı gösterir.

Güç Sınıfı Özeti

Katalogda seri 220 V sınıfında listelenir. Aşağıdaki tablo sınıf bazında özet verir.

Gerilim sınıfı	Giriş	Nominal çıkış akımı
220 V	Tek faz / tek faz – üç faz	1,8 – 5,5 A

Model bazlı akım ve motor eşleşmesi için bizimle iletişime geçebilirsiniz.

Öne Çıkan Özellikler

• Güvenlik: Standart SIL3 STO fonksiyonu.
• Sertifikalar: CE, EAC ve UL.
• Kolay devreye alma: Otomatik ayar, parametre kopyalama ve adım adım kurulum yazılımı.
• Mutlak enkoder: 17 bit ve 23 bit mutlak enkoder uyumu.
• Kompakt gövde: 5R5 boyutunda yaklaşık %30 daha küçük hacim.

Kullanım Alanları

• Elektronik üretim ve test ekipmanları
• CNC ve takım tezgâhları
• Paketleme, baskı ve tekstil makineleri
• Plastik ve cam işleme makineleri
• Lityum batarya ve fotovoltaik üretim ekipmanları

Teknik Özellikler

Özellik	VEICHI SD780 Serisi
Ürün tipi	AC servo sürücü (SD780 serisi)
Giriş gerilimi sınıfı	220 V AC (tek faz / tek faz – üç faz)
Nominal çıkış akımı	1,8 – 5,5 A (anlık 6,3 – 16,5 A)
Eşlenen motor serisi	V7U
Enkoder	17 bit / 23 bit mutlak enkoder; pil ömrü 3 yılın üzerinde
Güvenlik	Standart SIL3 Safe Torque Off (STO)
Sertifikalar	CE, EAC, UL
Konum oturma süresi	En hızlı 10 ms
Hız kontrol aralığı	1:5000
Tork kontrol hassasiyeti	±%1 (tekrarlanabilir)
Yumuşak başlatma süresi	0 – 10 s
Darbe komutu biçimleri	Darbe + yön, CW + CCW, A/B faz darbe
Maksimum darbe frekansı	Diferansiyel girişte 4 Mpps, açık kollektörde 200 kpps
Haberleşme	RS485 (standart), CANopen (isteğe bağlı), EtherCAT (sürücü tipine göre), USB 12 Mbps
Ekran ve tuşlar	5 haneli 8 segment LED, 4 tuş
Rejenerasyon	Dahili / harici fren direnci
Çalışma sıcaklığı	0 … 55 °C (55–60 °C arasında değerler düşürülür)
Depolama sıcaklığı	-20 … 65 °C
Rakım	1000 m'ye kadar (1000–2000 m arasında değerler düşürülür)
Koruma sınıfı	IP20

Sıkça Sorulan Sorular

SD780 hangi motor serisiyle kullanılır?

Üretici, SD780 serisinin V7U servo motor serisiyle uyumlu olduğunu belirtir. Motor ve kablo seçimi için bize danışabilirsiniz.

Güvenlik fonksiyonu var mı?

Evet. Seri, standart olarak SIL3 Safe Torque Off (STO) fonksiyonu içerir.

Hangi sertifikalara sahip?

Üretici CE, EAC ve UL sertifikalarını belirtir.

Hangi haberleşme seçenekleri destekleniyor?

RS485 standarttır; USB bilgisayar bağlantısı için sunulur; CANopen isteğe bağlıdır; EtherCAT sürücü tipine göre bulunur.

Hangi mutlak enkoderlerle çalışır?

17 bit ve 23 bit mutlak enkoderlerle uyumludur.
