Siemens SINAMICS V20 22 kW Trifaze AC Motor Sürücü

Açıklama

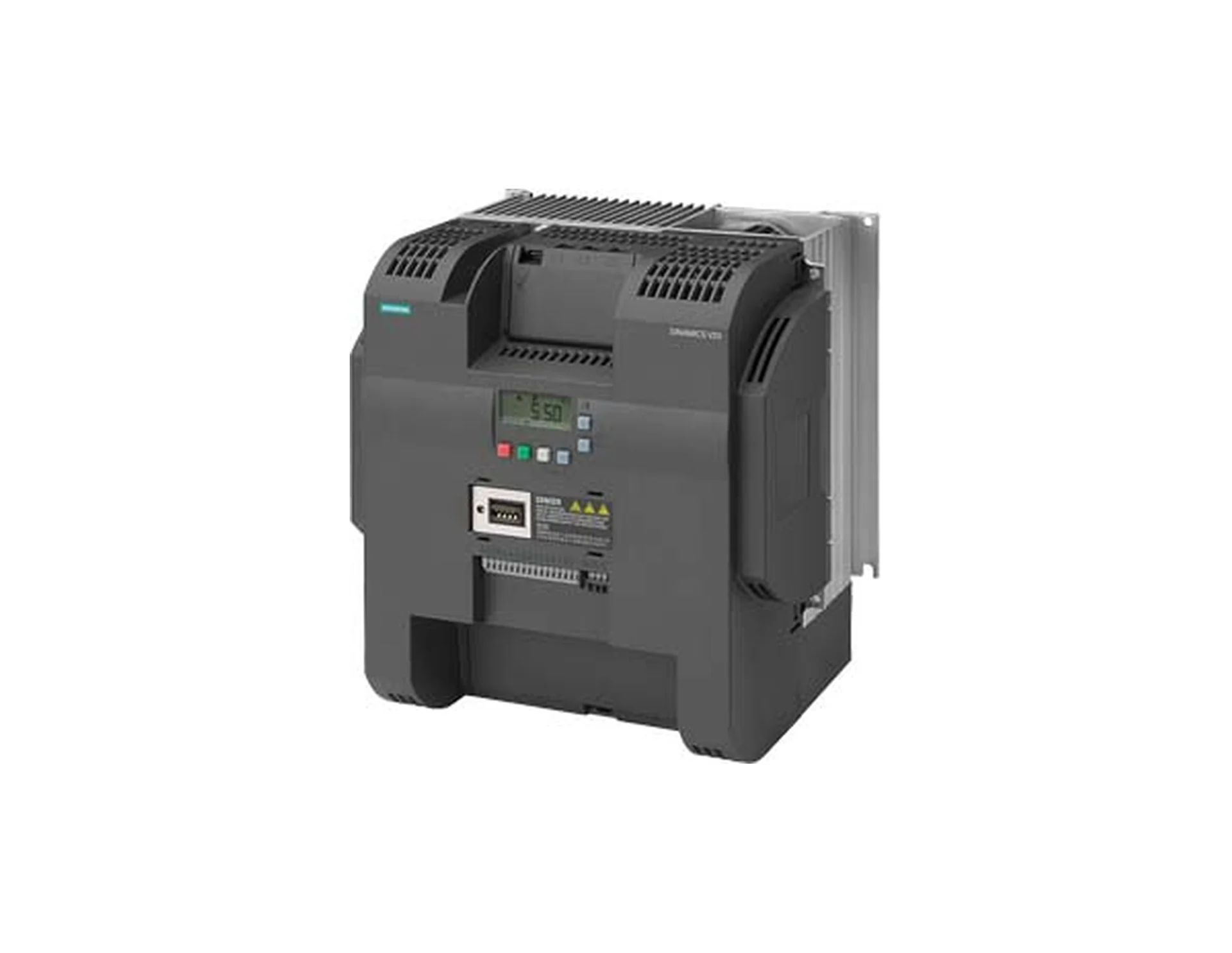

Siemens SINAMICS V20 22 kW Trifaze AC Motor Sürücü

SINAMICS V20, Siemens’in temel hız kontrol uygulamaları için geliştirdiği kompakt AC sürücü serisidir. Bu model, 380–480 V trifaze besleme için tasarlanmış 22 kW (30 HP) güç sınıfında bir sürücüdür.

Sürücü 45 A nominal çıkış akımı verir ve motor hızını 0–550 Hz aralığında kontrol eder.

380–480 V Trifaze Besleme

Model, 380–480 V şebeke geriliminde −%15 / +%10 toleransla ve 47–63 Hz şebeke frekansında çalışır. Geniş gerilim aralığı, şebeke geriliminin dalgalandığı sahalarda daha kararlı işletme sağlar.

Seride bulunan Keep Running modu, kararsız şebeke koşullarında sürücünün çalışmayı sürdürmesine yönelik otomatik uyarlama sunar.

Yüksek ve Düşük Aşırı Yük Modu: 22 / 30 kW

FSE gövdeli bu model iki farklı yük profili için değer sunar. Yüksek aşırı yük modunda 22 kW güç ve 45 A nominal akım verir; nominal akımın %150’si 60 saniye boyunca sağlanabilir.

Düşük aşırı yük modunda ise 30 kW güç ve 60 A nominal akım sunar; bu modda aşırı yük kapasitesi nominal akımın %110’u, 60 saniyedir. Pompa ve fan gibi düşük aşırı yük isteyen uygulamalarda daha yüksek güç değerinden yararlanılabilir. Mod seçimi parametreyle (P0205) yapılır.

Dahili Fren Kıyıcı ile Dinamik Frenleme

Bu modelde dahili fren kıyıcı bulunur. Harici bir fren direnci bağlanarak motorun frenleme sırasında ürettiği rejeneratif enerji ısıya dönüştürülür; böylece hızlı yavaşlama ve duruş gereken uygulamalarda daha iyi frenleme performansı elde edilir.

Siemens kullanım kılavuzuna göre D ve E gövdeli 400 V sürücülerde fren direnci en az 27 Ω olmalıdır; direncin güç kapasitesi uygulamaya göre seçilmeli ve termik koruma devresi kullanılmalıdır.

FSE Gövde ve Montaj

Model FSE gövde boyutundadır: 245 × 264,5 × 209 mm ölçülerinde ve 6,45 kg ağırlığındadır. Harici fan ile soğutulur ve panodan geçmeli (push-through), duvar ve yan yana montaja uygundur.

Panodan geçmeli montajda soğutucu pano dışında kaldığından, pano içindeki ısı yükü azaltılabilir.

Koruma sınıfı IP20’dir; çalışma sıcaklığı −10…+60 °C aralığındadır ve 40 °C ve üzerindeki ortamlarda güç düşürme uygulanmalıdır.

Kontrol Girişleri ve Haberleşme

Sürücüde 4 dijital giriş, 2 analog giriş, 1 analog çıkış, 1 röle (değiştirme kontaklı) ve 1 transistör çıkışı bulunur. Analog girişler gerektiğinde ek dijital giriş olarak da kullanılabilir.

USS ve Modbus RTU haberleşmesi klemensler üzerinden sağlanır; hız referansı ve durum bilgileri bir PLC veya HMI ile paylaşılabilir.

Daha fazla giriş/çıkış gerektiğinde, firmware V3.94 ve üzeri 400 V SINAMICS V20 sürücülerle kullanılan I/O genişletme modülü ile 2 dijital giriş ve 2 röle çıkışı eklenebilir.

Uygulama Fonksiyonları

Seride bulunan Keep Running modu, PID kontrolörü ve motor kademelendirme fonksiyonları büyük pompa ve fan sistemlerinde kullanılabilir; DC bara üzerinden rejeneratif enerji paylaşımı da seri özellikleri arasındadır.

Öne Çıkan Özellikler

• 22 kW / 45 A: 380–480 V trifaze besleme ile endüstriyel trifaze şebekede çalışma.
• Çift güç değeri: Yüksek aşırı yükte 22 kW, düşük aşırı yükte 30 kW.
• USS ve Modbus RTU: Klemens üzerinden seri haberleşme ile PLC/HMI entegrasyonu.
• Dahili BOP: Ek panel gerekmeden parametre ayarı ve hızlı devreye alma.
• Dahili fren kıyıcı: Harici fren direnciyle dinamik frenleme.
• Panodan geçmeli montaj: Soğutucu pano dışında kalacak şekilde montaj imkânı.

Kullanım Alanları

• Büyük güçlü pompa ve fan uygulamaları
• Değirmen, kırıcı, karıştırıcı ve santrifüjler
• Ring iplik ve örgü makineleri gibi mekanik bağlı eksenli makinelerde ana tahrik
• Kompresörler

Teknik Özellikler

Özellik	SINAMICS V20 22 kW (3 faz giriş)
Ürün tipi	AC motor sürücü (frekans invertörü)
Seri	SINAMICS V20
Operatör paneli	Dahili BOP (Basic Operator Panel)
Giriş	Trifaze (3 faz AC)
Şebeke gerilimi	380…480 V (−15% / +10%)
Şebeke frekansı	47…63 Hz
Çıkış	Trifaze (3 faz AC)
Nominal güç (yüksek aşırı yük)	22 kW (30 HP)
Nominal çıkış akımı (yüksek aşırı yük)	45 A
Nominal güç (düşük aşırı yük)	30 kW (40 HP)
Nominal çıkış akımı (düşük aşırı yük)	60 A
Aşırı yük kapasitesi	Nominal çıkış akımının %150'si, 60 s (yüksek aşırı yük), %110'u, 60 s (düşük aşırı yük); çevrim süresi 300 s
Çıkış frekansı	0…550 Hz
Haberleşme	USS, Modbus RTU
Dijital giriş	4
Dijital çıkış	1 röle (değiştirme kontaklı) + 1 transistör
Analog giriş	2 (ek dijital giriş olarak da kullanılabilir)
Analog çıkış	1
Dahili EMC filtresi	Yok (filtresiz)
Dahili fren kıyıcı	Var
Verim (η)	0,98
Verimlilik sınıfı (IEC 61800-9-2)	IE2
Koruma sınıfı	IP20 / UL açık tip
Soğutma	Harici fan ile
Çalışma sıcaklığı	−10…60 °C (40 °C ve üzerinde güç düşürme uygulanır)
Depolama sıcaklığı	−40…70 °C
Bağıl nem (çalışma)	Maks. %95
Kurulum yüksekliği	1000 m
Maks. motor kablo uzunluğu	50 m ekranlı / 100 m ekransız
Montaj	Panodan geçmeli (push-through) montaj, duvar montajı, yan yana montaj
Gövde boyutu	FSE
Boyutlar (G × Y × D)	245 × 264,5 × 209 mm
Net ağırlık	6,45 kg
Kontrol yöntemleri	V/f, V²/f, FCC, çok noktalı V/f (seri geneli)
Uygunluk	CE, cULus, RCM (C-Tick), KC

Sıkça Sorulan Sorular

Bu modelde neden hem 22 kW hem 30 kW değeri veriliyor?

Model, yüksek aşırı yük modunda 22 kW / 45 A, düşük aşırı yük modunda 30 kW / 60 A değerleriyle çalışabilir. Düşük aşırı yük modu, kalkışta yüksek tork gerektirmeyen pompa ve fan gibi yükler içindir.

Bu sürücüye fren direnci bağlanabilir mi?

Evet. Modelde dahili fren kıyıcı bulunur; uygun güçte harici bir fren direnci doğrudan bağlanabilir. Siemens, D ve E gövdeli 400 V sürücüler için en düşük direnç değerini 27 Ω olarak belirtir.

Motor kablosu en fazla ne kadar uzunlukta olabilir?

Siemens veri sayfasına göre bu model için en fazla 50 m ekranlı veya 100 m ekransız motor kablosu kullanılabilir.
