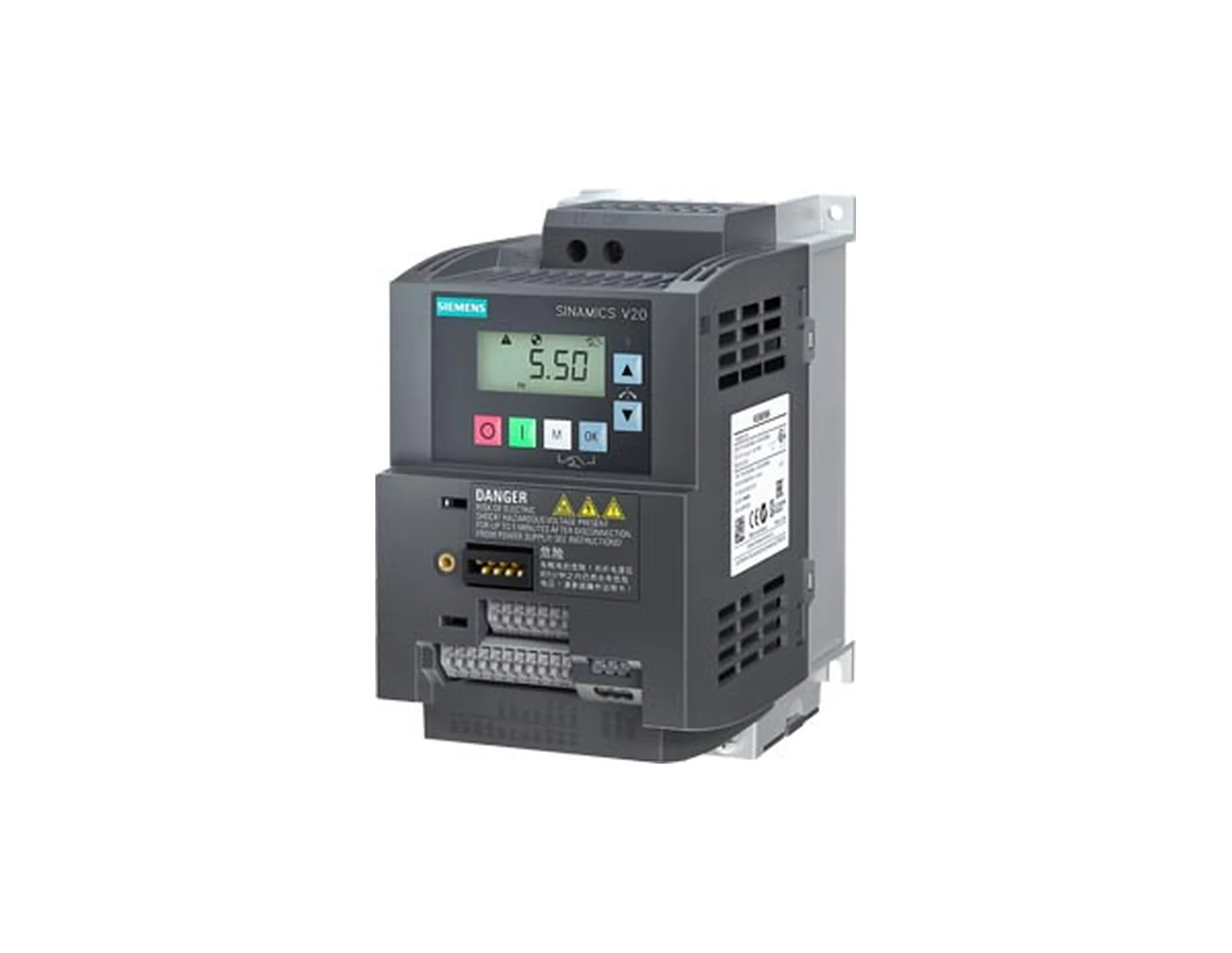

Siemens SINAMICS V20 1,5 kW Monofaze Girişli AC Motor Sürücü

Açıklama

Siemens SINAMICS V20 1,5 kW Monofaze Girişli AC Motor Sürücü

SINAMICS V20, Siemens’in temel hız kontrol uygulamaları için geliştirdiği kompakt sürücü serisidir. Bu model, trifaze şebekenin bulunmadığı ya da makinenin tek faz hattan beslendiği sahalar için tasarlanmış 1 faz girişli, 3 faz çıkışlı bir versiyondur.

Sürücü 1,5 kW (2 HP) güç sınıfındadır ve 7,8 A nominal çıkış akımı verir. Çıkış frekansı 0–550 Hz aralığında ayarlanabilir; böylece pompa, fan ve konveyör gibi uygulamalarda motor hızı ihtiyaca göre düzenlenebilir.

Tek Faz Şebekeden Trifaze Motor Kontrolü

Sürücü 200–240 V monofaze şebekeye bağlanır ve motora trifaze AC çıkış verir. Siemens veri sayfasında nominal çıkış gerilimi 230 V (IEC) olarak belirtildiğinden, bağlanacak motorun etiket değerlerinin 230 V trifaze beslemeye uygun olması gerekir.

Bu yapı; atölyelerde, küçük üretim hatlarında ve yalnızca tek faz enerji bulunan tesislerde trifaze motor kullanımını mümkün kılar.

Aşırı Yük Kapasitesi

Model, nominal çıkış akımının %150’si ile 60 saniye (yüksek aşırı yük) ya da %110’u ile 60 saniye (düşük aşırı yük) çalışabilir; çevrim süresi 300 saniyedir. Bu değerler kalkış anında kısa süreli yüksek akım çeken yükler için önemlidir.

Kontrol Girişleri ve Haberleşme

Sürücüde 4 dijital giriş, 2 analog giriş, 1 analog çıkış, 1 röle (değiştirme kontaklı) ve 1 transistör çıkışı bulunur. Analog girişler gerektiğinde ek dijital giriş olarak da kullanılabilir.

Haberleşme tarafında USS ve Modbus RTU protokolleri desteklenir. Böylece sürücü bir PLC veya HMI üzerinden hız referansı alabilir ve durum bilgisi paylaşabilir.

Dahili Operatör Paneli ile Devreye Alma

Ürün, gövde üzerinde dahili BOP (Basic Operator Panel) ile gelir. Temel parametre ayarları ve hızlı devreye alma, ek bir panel gerekmeden bu panel üzerinden yapılabilir.

SINAMICS V20 serisinde bulunan bağlantı ve uygulama makroları, sık kullanılan klemens ve uygulama ayarlarını hazır setler hâlinde sunarak uzun parametre listeleriyle uğraşma ihtiyacını azaltır.

Kompakt FSAC Gövde

Model FSAC gövde boyutundadır: 91 × 160,9 × 147 mm ölçülerinde ve 1,2 kg ağırlığındadır. Duvar montajına ve yan yana montaja uygundur; koruma sınıfı IP20’dir, bu nedenle pano içine yerleştirilmelidir.

Siemens veri sayfasına göre çalışma sıcaklığı −10…+60 °C aralığındadır; 40 °C ve üzerindeki ortamlarda güç düşürme (derating) uygulanmalıdır.

Öne Çıkan Özellikler

• Monofaze besleme: 200–240 V tek faz şebekeden trifaze motor sürme imkânı.
• Ayarlanabilir hız: 0–550 Hz çıkış frekansı aralığı ile geniş hız kontrolü.
• Seri haberleşme: USS ve Modbus RTU ile PLC/HMI entegrasyonu.
• Kolay kurulum: Dahili BOP, bağlantı ve uygulama makrolarıyla hızlı devreye alma.
• Enerji odaklı fonksiyonlar: Seride V/f ve V²/f için ECO modu ile düşük talepte motoru durduran hibernasyon modu bulunur.

Kullanım Alanları

• Santrifüj pompa ve fan uygulamaları
• Bant, rulolu ve zincirli konveyörler
• Karıştırıcı ve benzeri tekil makine tahrikleri
• Yalnızca tek faz enerji bulunan atölye ve küçük işletmelerde trifaze motor kontrolü
• PLC veya HMI ile Modbus RTU/USS üzerinden haberleşen basit otomasyon sistemleri

Teknik Özellikler

Özellik	SINAMICS V20 1,5 kW (1 faz giriş)
Ürün tipi	AC motor sürücü (frekans invertörü)
Seri	SINAMICS V20
Operatör paneli	Dahili BOP (Basic Operator Panel)
Giriş	Monofaze (1 faz AC)
Şebeke gerilimi	200…240 V
Şebeke frekansı	47…63 Hz
Çıkış	Trifaze (3 faz AC)
Nominal güç	1,5 kW (2 HP)
Nominal çıkış akımı	7,8 A
Aşırı yük kapasitesi	Nominal çıkış akımının %150'si, 60 s (yüksek aşırı yük), %110'u, 60 s (düşük aşırı yük); çevrim süresi 300 s
Çıkış frekansı	0…550 Hz
Haberleşme	USS, Modbus RTU
Dijital giriş	4
Dijital çıkış	1 röle (değiştirme kontaklı) + 1 transistör
Analog giriş	2 (ek dijital giriş olarak da kullanılabilir)
Analog çıkış	1
Dahili EMC filtresi	Yok (filtresiz)
Dahili fren kıyıcı	Yok
Verim (η)	0,98
Koruma sınıfı	IP20 / UL açık tip
Soğutma	Harici fan ile
Çalışma sıcaklığı	−10…60 °C (40 °C ve üzerinde güç düşürme uygulanır)
Depolama sıcaklığı	−40…70 °C
Bağıl nem (çalışma)	Maks. %95
Kurulum yüksekliği	1000 m
Maks. motor kablo uzunluğu	25 m ekranlı / 50 m ekransız
Montaj	Duvar montajı, yan yana montaj
Gövde boyutu	FSAC
Boyutlar (G × Y × D)	91 × 160,9 × 147 mm
Net ağırlık	1,2 kg
Kontrol yöntemleri	V/f, V²/f, FCC, çok noktalı V/f (seri geneli)
Uygunluk	CE, cULus, RCM (C-Tick)

Sıkça Sorulan Sorular

Monofaze girişli sürücü trifaze motoru çalıştırabilir mi?

Evet. Sürücü 200–240 V tek faz şebekeden beslenir ve motora trifaze AC çıkış verir. Nominal çıkış gerilimi 230 V sınıfında olduğu için motorun 230 V trifaze beslemeye uygun bağlanması gerekir.

Bu model hangi güçteki motorlar için uygundur?

Model 1,5 kW (2 HP) nominal güç ve 7,8 A nominal çıkış akımı için tasarlanmıştır. Sürücü seçimi yapılırken motorun nominal akımının sürücünün çıkış akımını aşmaması esas alınmalıdır.

Dahili EMC filtresi veya fren kıyıcısı var mı?

Hayır. Siemens veri sayfasına göre bu model filtresiz versiyondur ve dahili fren kıyıcı içermez. Proje gereksinimine göre uygun harici bileşenler değerlendirilmelidir.

Hangi haberleşme protokollerini destekler?

SINAMICS V20, klemensler üzerinden USS ve Modbus RTU haberleşmesini destekler.
