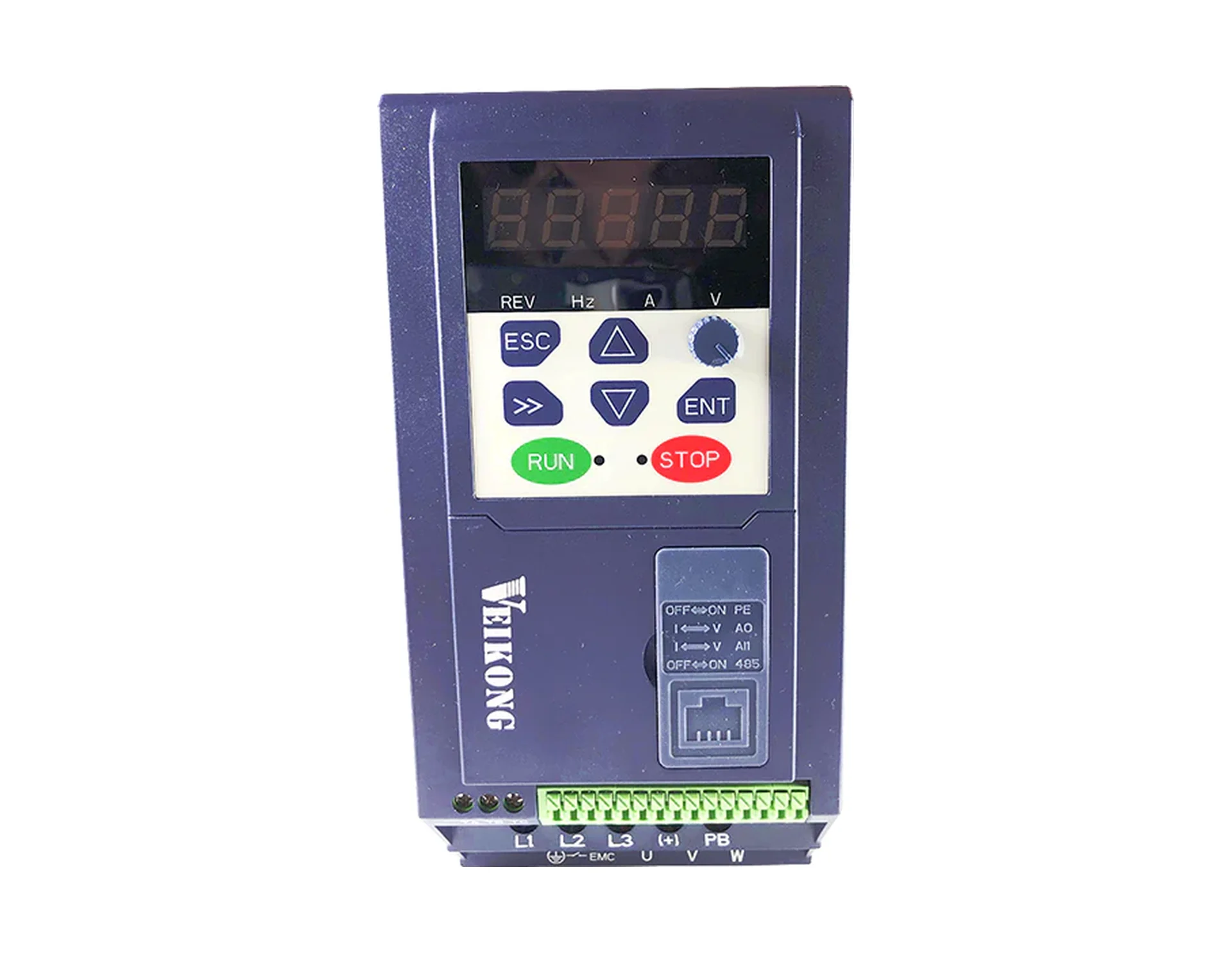

VEIKONG VFD500M 7,5 kW Trifaze Mikro Vektör AC Motor Sürücü

Açıklama

VEIKONG VFD500M 7,5 kW Trifaze Mikro Vektör AC Motor Sürücü

VFD500M, VEIKONG’un ekonomik ve kompakt mikro vektör AC sürücü serisidir; V/f ve sensörsüz vektör (SVC) kontrolünü destekler.

Bu model 380–480 V trifaze besleme için tasarlanmış 7,5 kW versiyondur: 11,2 kVA güç kapasitesine sahiptir, 20,5 A giriş akımı çeker; ağır yükte 17 A, hafif yükte 23 A çıkış akımı verir.

Yük Profilleri ve Aşırı Yük

Üreticinin model tablosunda sürücü için iki çıkış akımı verilir: ağır yükte 17 A, hafif yükte 23 A. Genel amaçlı kullanımda nominal akımın %150’si, hafif yük kullanımında %120’si 60 saniye boyunca verilebilir.

Uyumlu motor gücü 7,5 kW’tır.

Kontrol Yöntemleri

Sürücü V/f ve PG kartsız sensörsüz akı vektör kontrolünü (SVC) destekler; SVC modunda hız ve tork kontrolü yapılabilir. Hız aralığı V/f modunda 1:100, SVC’de 1:200’dür.

Taşıyıcı frekans 1–16 kHz arasındadır. Doğrudan yol verme (DC frenleme eklenebilir) ve hız takipli yol verme seçenekleri bulunur. Otomatik tork artırma, HDI/HDO fonksiyonu, değişken DC enjeksiyon frenleme ve enerji tasarrufu fonksiyonları üretici broşüründe sıralanmıştır.

Dahili EMC Filtresi ve Fren Ünitesi

Sürücüde dahili EMC filtresi bulunur ve üretici EN 61800-3 Kategori C3 ortamla uyumluluğu belirtir.

Dahili fren ünitesi sayesinde, kullanıcı tarafından seçilen harici bir fren direnci bağlanarak dinamik frenleme yapılabilir.

Haberleşme ve Klavye

Dahili Modbus RTU haberleşmesi standarttır. Sürücü LED dijital klavyeyle gelir; LCD klavye ve harici LED ekran opsiyoneldir. Uzak klavye olarak LCD ve LED versiyonları ile potansiyometreli ekran seçenekleri sunulur.

Pano içi kullanımda LCD ekranın harici kablo bağlantısıyla desteklenmesi üretici tarafından belirtilmiştir.

Çalışma Koşulları

Sürücü IP20 koruma sınıfındadır. Ortam sıcaklığı −10…+40 °C’dir; 40–50 °C arasında güç düşürme uygulanır ve sıcaklık her 1 °C arttığında nominal çıkış akımı %1,5 azalır. Nem %95 RH altında ve yoğuşmasız olmalıdır.

Üretici, nem ve toz kirliliğine karşı güçlendirilmiş koruma ve 50 °C’ye kadar yüksek ortam sıcaklığında çalışma özelliğini vurgular.

Öne Çıkan Özellikler

• 7,5 kW: 380–480 V trifaze şebekede, ağır yükte 17 A çıkış akımı.
• Dahili EMC filtresi: EN 61800-3 Kategori C3 ortamla uyumluluk.
• Dahili fren ünitesi: Harici fren direnciyle dinamik frenleme.
• Modbus RTU: Standart dahili haberleşme.
• 50 °C'ye kadar çalışma: 40–50 °C arasında güç düşürmeyle.

Kullanım Alanları

• Santrifüj pompalar, radyal ve aksiyel fanlar, kompresörler
• Bant, rulolu ve zincirli konveyörler
• Değirmen, karıştırıcı, yoğurucu, kırıcı ve santrifüj gibi proses makineleri

Teknik Özellikler

Özellik	VEIKONG VFD500M 7,5 kW (380–480 V trifaze)
Ürün tipi	Mikro vektör AC motor sürücü (frekans invertörü)
Seri	VEIKONG VFD500M
Giriş	Trifaze (3 faz AC), 380–480 V, 50/60 Hz
Şebeke gerilimi toleransı	−%15 / +%10
Uyumlu motor gücü	7,5 kW
Güç kapasitesi	11,2 kVA
Giriş akımı	20,5 A
Çıkış akımı (ağır yük)	17 A
Çıkış akımı (hafif yük)	23 A
Aşırı yük kapasitesi	Genel amaçlı kullanımda nominal akımın %150'si, 60 s; hafif yükte %120'si, 60 s
Kontrol yöntemleri	V/f; sensörsüz akı vektörü (SVC)
Çalışma modu	Hız kontrolü; tork kontrolü (SVC)
Hız aralığı	1:100 (V/f), 1:200 (SVC)
Taşıyıcı frekans	1–16 kHz (tipe göre değişir)
Haberleşme	Dahili Modbus RTU
Klavye	LED dijital klavye; LCD klavye ve harici LED ekran opsiyonel
Dahili EMC filtresi	Var; EN 61800-3 Kategori C3 ortamla uyumlu
Fren ünitesi	Dahili
Koruma sınıfı	IP20
Çalışma sıcaklığı	−10…+40 °C; en fazla 50 °C (40–50 °C arasında güç düşürme)
Nem	<%95 RH (yoğuşmasız)
Depolama sıcaklığı	−20…+60 °C
Titreşim	5,9 m/s² (0,6 g) altında
Montaj	Duvar tipi, zemin tipi pano, panodan geçmeli

Sıkça Sorulan Sorular

VFD500M 7,5 kW modeli hangi şebeke gerilimine uygundur?

Bu model 380–480 V trifaze (50/60 Hz) şebeke içindir; izin verilen gerilim dalgalanması −%15 / +%10’dur. VFD500M serisinde 200–240 V tek faz modeller de bulunur.

Dahili fren ünitesi var mı?

Evet. Üreticinin model tablosunda bu model için fren ünitesi dahili olarak belirtilmiştir; fren direnci harici olarak bağlanır.

Hangi haberleşme protokolünü destekler?

Dahili Modbus RTU haberleşmesi standarttır.
