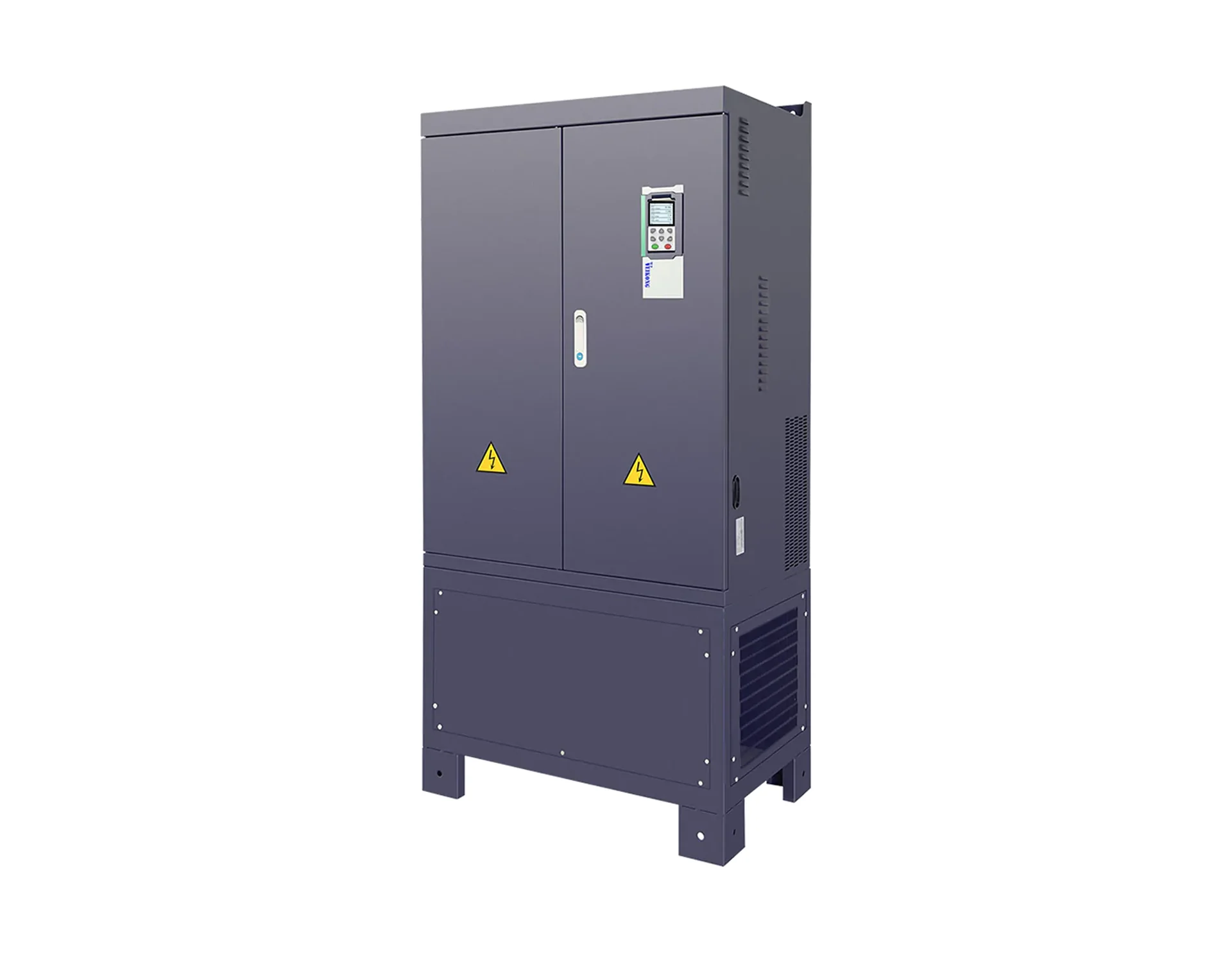

VEIKONG VFD500 630 kW Trifaze Vektör Kontrollü AC Motor Sürücü

Açıklama

VEIKONG VFD500 630 kW Trifaze Vektör Kontrollü AC Motor Sürücü

VFD500, VEIKONG’un yüksek performanslı vektör kontrollü AC sürücü serisidir. Bu model genel amaçlı (G) tipte, 630 kW motor gücü için tasarlanmıştır.

380–480 V trifaze şebekede çalışan sürücünün güç kapasitesi 720 kVA, giriş akımı 1100 A’dir.

Genel Amaçlı (G) Yük Profili: 630 kW

Genel amaçlı (G) kullanımda sürücü 630 kW motor gücü ve 1120 A çıkış akımı sunar; bu modda nominal akımın %150’si 60 saniye boyunca verilebilir.

Üreticinin tablosunda bu model için hafif yük çıkış akımı 1260 A olarak da verilmiştir; hafif yük kullanımında aşırı yük kapasitesi nominal akımın %120’si, 60 saniyedir.

Kontrol Yöntemleri

Sürücü V/f, PG kartsız sensörsüz akı vektör kontrolü (SVC) ve PG kartlı sensörlü akı vektör kontrolünü (VC) destekler. SVC ve VC modlarında hız ve tork kontrolü yapılabilir.

Hız aralığı V/f modunda 1:100, SVC’de 1:200, VC’de 1:1000’dir. Çıkış frekansı V/f modunda 0,00–600,00 Hz, SVC’de 0,00–200,00 Hz, VC’de 0,00–400,00 Hz aralığındadır; taşıyıcı frekans 1–12 kHz arasındadır.

Fonksiyonlar

Üretici broşürü; jog kontrolü, droop kontrolü, 16 kademeye kadar hız, tehlikeli hızdan kaçınma, salınım frekansı, proses PID kontrolü, uyku ve uyanma fonksiyonu, dahili basit PLC mantığı ve parametre yedekleme/geri yükleme gibi fonksiyonları sıralar.

Yavaşlama aşırı uyartım fonksiyonu, fren direnci kullanılmayan seyrek frenleme uygulamalarında yavaşlama süresini kısaltabilir. Fan ve pompalar için otomatik enerji tasarrufu fonksiyonu ile dönmeye devam eden motorlara darbesiz yol vermeyi sağlayan hız takip fonksiyonu da bulunur.

Haberleşme ve Giriş/Çıkışlar

Standart Modbus haberleşmesi bulunur; Profinet ve CANopen opsiyoneldir. Enkoder geri beslemesi için artımlı enkoder (diferansiyel ve açık kollektör) ve resolver kartları sunulur.

Standart yapıda 5 dijital giriş (biri 50 kHz’e kadar yüksek hızlı darbe girişi), 2 analog giriş (0–10 V veya 0–20 mA), 1 dijital çıkış, 1 yüksek hızlı darbe çıkışı, 1 röle çıkışı ve 2 analog çıkış yer alır. Opsiyonel genişletme kartı ek dijital giriş/çıkış ve −10…+10 V analog giriş kazandırır.

Montaj ve Çalışma Koşulları

Sürücü IP20 koruma sınıfındadır ve zorlanmış hava soğutma kullanır. Duvar tipi, zemin tipi pano ve panodan geçmeli montaj seçenekleri belirtilmiştir; fren ünitesi bu gövde boyutunda (SIZE N) harici olarak tanımlanmıştır.

Çalışma sıcaklığı −10…+40 °C’dir (40–50 °C arasında güç düşürme uygulanır); nem %95’in altında olmalı, kurulum yüksekliği 1000 m’den düşük olmalıdır. Üretici kapalı mekân, doğrudan güneş ışığı, toz ve aşındırıcı gazlardan uzak kurulum öngörür.

Öne Çıkan Özellikler

• 630 kW: Genel amaçlı (G) yük profili için vektör kontrollü sürücü.
• Üç kontrol yöntemi: V/f, sensörsüz vektör (SVC) ve enkoderli vektör (VC) kontrolü; hız ve tork modları.
• Geniş hız aralığı: VC modunda 1:1000, SVC modunda 1:200.
• Fan ve pompa enerji tasarrufu: Otomatik enerji tasarrufu ve uyku/uyanma fonksiyonu.
• Modbus ve opsiyonel fieldbus: Standart Modbus; Profinet ve CANopen opsiyonu.

Kullanım Alanları

• Genel amaçlı makine ve proses tahrikleri (G tipi kullanım)
• Yüksek hız aralığı veya tork kontrolü gerektiren uygulamalar (SVC / VC)
• Dönmeye devam eden yüklerin yeniden yol verilmesi gereken sistemler (hız takip fonksiyonu)

Teknik Özellikler

Özellik	VEIKONG VFD500 630 kW (380–480 V trifaze)
Ürün tipi	Vektör kontrollü AC motor sürücü (frekans invertörü)
Seri	VEIKONG VFD500
Giriş	Trifaze (3 faz AC), 380–480 V, 50/60 Hz
Şebeke gerilimi toleransı	−%15 / +%10
Uyumlu motor gücü (G – genel amaçlı)	630 kW
Güç kapasitesi	720 kVA
Giriş akımı	1100 A
Çıkış akımı (ağır yük, G)	1120 A
Çıkış akımı (hafif yük)	1260 A
Aşırı yük kapasitesi	Genel amaçlı kullanımda nominal akımın %150'si, 60 s; hafif yükte %120'si, 60 s
Kontrol yöntemleri	V/f; sensörsüz akı vektörü (SVC); enkoderli akı vektörü (VC, PG kartı ile)
Çalışma modu	Hız kontrolü; tork kontrolü (SVC ve VC)
Hız aralığı	1:100 (V/f), 1:200 (SVC), 1:1000 (VC)
Frekans aralığı	0,00–600,00 Hz (V/f); 0,00–200,00 Hz (SVC); 0,00–400,00 Hz (VC)
Taşıyıcı frekans	1–12 kHz (tipe göre değişir)
Hızlanma / yavaşlama süresi	0,00–60000 s; 4 grup; doğrusal ve S eğrisi
Haberleşme	Standart Modbus; opsiyonel Profinet ve CANopen
Dijital giriş	5 (biri 50 kHz'e kadar yüksek hızlı darbe girişi)
Analog giriş	2 (0–10 V gerilim veya 0–20 mA akım)
Çıkışlar	1 dijital, 1 yüksek hızlı darbe (0–50 kHz), 1 röle, 2 analog (0–20 mA veya 0–10 V)
Klavye	LED dijital klavye; LCD klavye opsiyonel
Gövde boyutu	SIZE N
Fren ünitesi	Harici
Koruma sınıfı	IP20
Soğutma	Zorlanmış hava soğutma
Çalışma sıcaklığı	−10…+40 °C (40–50 °C arasında güç düşürme); nem <%95 (yoğuşmasız)
Kurulum yüksekliği	1000 m'den düşük
Depolama sıcaklığı	−20…+60 °C
Titreşim	5,9 m/s² (0,6 g) altında
Montaj	Duvar tipi, zemin tipi pano, panodan geçmeli

Sıkça Sorulan Sorular

Bu modelde hafif yük değerleri nedir?

Üreticinin model tablosunda bu model için ağır yük çıkış akımı 1120 A, hafif yük çıkış akımı 1260 A olarak verilmiştir.

Hangi haberleşme protokollerini destekler?

Standart olarak Modbus desteklenir; Profinet ve CANopen opsiyonel kartlarla eklenebilir.

Dahili fren ünitesi var mı?

Üreticinin model tablosunda bu gövde boyutu (SIZE N) için fren ünitesi harici olarak belirtilmiştir.

Enkoderli kontrol yapılabilir mi?

Evet. Enkoderli akı vektör kontrolü (VC) için artımlı enkoder (diferansiyel ve açık kollektör) veya resolver kartı kullanılır.
