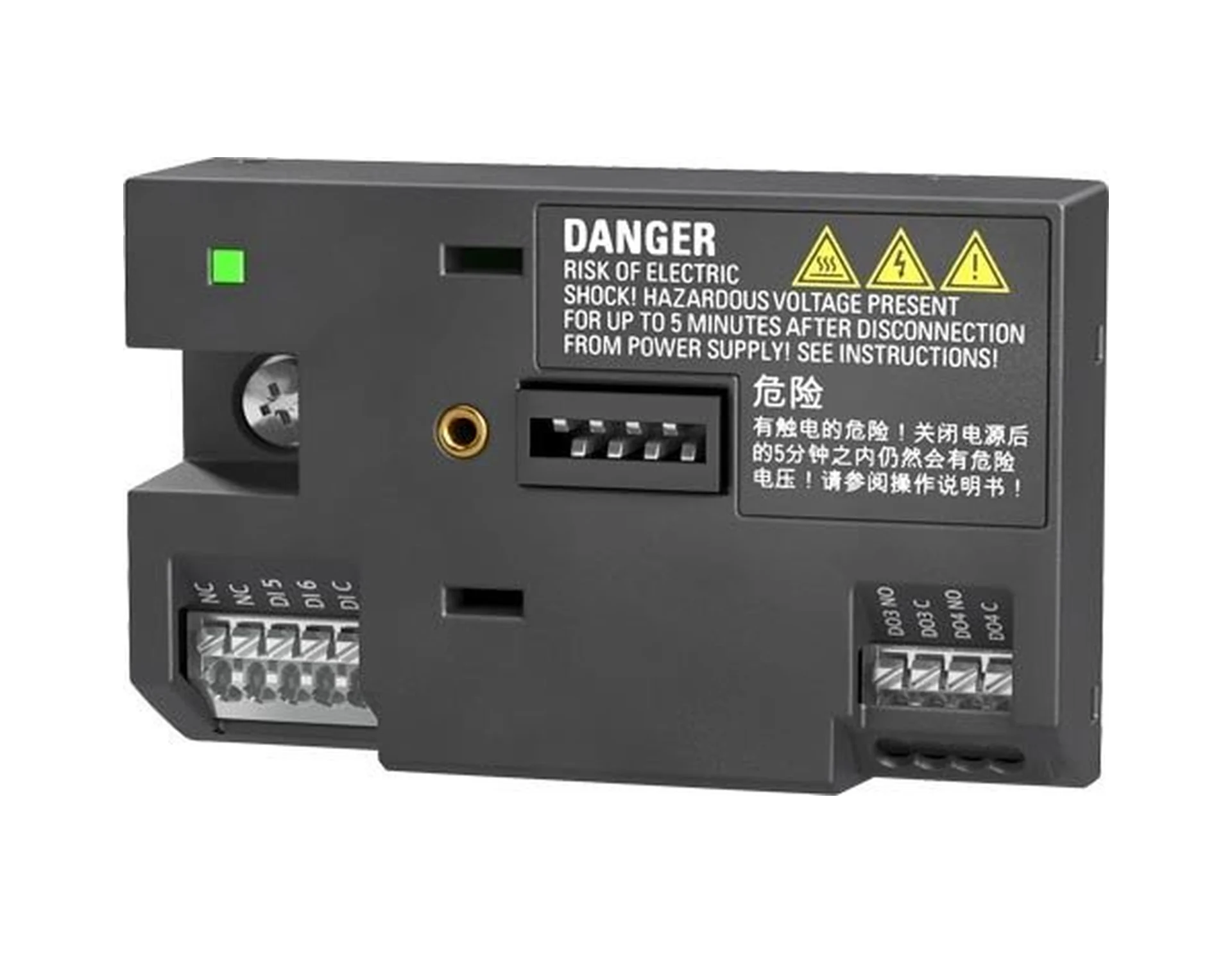

Siemens SINAMICS V20 I/O Genişletme Modülü – 2 Dijital Giriş, 2 Röle Çıkışı

Açıklama

Siemens SINAMICS V20 I/O Genişletme Modülü – 2 Dijital Giriş, 2 Röle Çıkışı

SINAMICS V20 sürücülerin standart I/O yapısı bazı uygulamalarda yetersiz kalabilir. Siemens’in I/O genişletme modülü, sürücüye harici bir kontrol cihazı eklemeden ek giriş ve çıkış kazandırmak için geliştirilmiştir.

Modül, sürücüye DI5 ve DI6 adlı iki dijital giriş ile DO3 ve DO4 adlı iki röle çıkışı ekler. Siemens’e göre bu ek I/O, çoklu pompa kontrolü gibi yeni sürücü kontrol fonksiyonlarının kullanılmasını sağlar.

Uyumluluk: Yalnızca 400 V SINAMICS V20

Siemens ürün bilgisine göre modül, firmware sürümü V3.94 veya üzeri olan 400 V (trifaze) SINAMICS V20 sürücüleri destekler. Monofaze 230 V V20 modelleriyle kullanım için belirtilmemiştir.

Sipariş öncesinde sürücünün gerilim sınıfı ve firmware sürümünün kontrol edilmesi önerilir; firmware sürümü sürücü parametrelerinden okunabilir.

Montaj ve Ek Genişletme Portu

Modül, sürücünün genişletme portuna bağlanır. Üzerinde ikinci bir genişletme portu bulunduğundan, SINAMICS V20 Smart Access web sunucu modülü veya BOP arayüz modülü, I/O modülüyle birlikte kullanılmaya devam edebilir.

Siemens, modülün yalnızca sürücü enerjisizken takılıp çıkarılmasını belirtir; enerji varken takma veya çıkarma modüle zarar verebilir. Parametre yükleyici (Parameter Loader) ile parametre aktarımı yapılacaksa modülün önce çıkarılması gerekir.

Dijital Girişler ve Röle Çıkışları

Dijital girişler 11 V üzerinde aktif, 5 V altında pasif kabul edilir; giriş gerilimi en fazla 30 V olabilir. Modülün ve sürücünün dijital giriş ortak uçları (DI C) birleştirilerek tek grup ya da ayrı bırakılarak iki grup hâlinde kullanılabilir.

Röle çıkışları rezistif yükte 250 V AC veya 30 V DC’de 0,5 A anahtarlayabilir. Siemens, DO3 ve DO4 çıkışlarının yalnızca aşırı gerilim kategorisi II (OVC II) sınırını aşmayan sistemlerde kullanılmasını şart koşar.

Durum LED'i ile Hızlı Teşhis

Modül üzerindeki LED sarı yandığında modül başlatılıyor, yeşil yandığında sürücüyle haberleşme kurulmuş demektir. 2 Hz ile kırmızı yanıp sönmesi, modül ile sürücü arasındaki haberleşmenin başarısız olduğunu gösterir.

Öne Çıkan Özellikler

• Ek I/O: 2 dijital giriş ve 2 röle çıkışı; ayrı bir I/O cihazına gerek kalmadan.
• Port devamlılığı: Ek genişletme portu ile Smart Access veya BOP arayüz modülü kullanılmaya devam eder.
• Kompakt boyut: 57 × 90 × 33 mm ölçüleriyle sürücü üzerinde az yer kaplar.
• LED ile teşhis: Başlatma, normal çalışma ve haberleşme hatası durumları renk kodlu gösterilir.

Kullanım Alanları

• Birden fazla pompanın tek sürücü üzerinden yönetildiği çoklu pompa uygulamaları
• Ek alarm, durum veya kilitleme sinyali gereken 400 V V20 tahrikleri
• Standart I/O sayısının yetmediği fan, konveyör ve proses uygulamaları

Teknik Özellikler

Özellik	SINAMICS V20 I/O Genişletme Modülü
Ürün tipi	Sürücü I/O genişletme modülü
Uyumlu sürücüler	SINAMICS V20 400 V (trifaze) versiyonları, firmware V3.94 ve üzeri
Bağlantı	Sürücünün genişletme portu
Ek genişletme portu	Var (Smart Access modülü veya BOP arayüz modülü takılabilir)
Dijital giriş	2 (DI5, DI6)
Dijital giriş eşik gerilimi	0→1: 11 V, 1→0: 5 V, maks. 30 V
Dijital çıkış	2 röle (DO3, DO4)
Röle çıkış akımı	0,5 A (rezistif yük, 250 V AC veya 30 V DC)
Giriş klemensi kablo kesiti	0,2–0,75 mm² (AWG 22–18)
Çıkış klemensi kablo kesiti	0,75 mm² (AWG 18)
Durum LED'i	Sarı: başlatılıyor, yeşil: haberleşme kuruldu, kırmızı (2 Hz yanıp sönen): haberleşme hatası
Boyutlar (G × Y × D)	57 × 90 × 33 mm

Sıkça Sorulan Sorular

I/O genişletme modülü monofaze V20 sürücülerle kullanılabilir mi?

Siemens ürün bilgisine göre modül yalnızca 400 V SINAMICS V20 versiyonlarını ve V3.94 veya üzeri firmware’i destekler. Monofaze 230 V modeller için belirtilmemiştir.

Modül takılıyken Smart Access veya BOP arayüz modülü kullanılabilir mi?

Evet. Modülün üzerinde ek bir genişletme portu bulunur; Smart Access modülü veya BOP arayüz modülü bu porta bağlanabilir.

Röle çıkışlarına hangi yük bağlanabilir?

Röle çıkışları rezistif yükte 250 V AC veya 30 V DC’de 0,5 A’e kadar anahtarlama yapar ve yalnızca OVC II sınırını aşmayan sistemlerde kullanılmalıdır.
