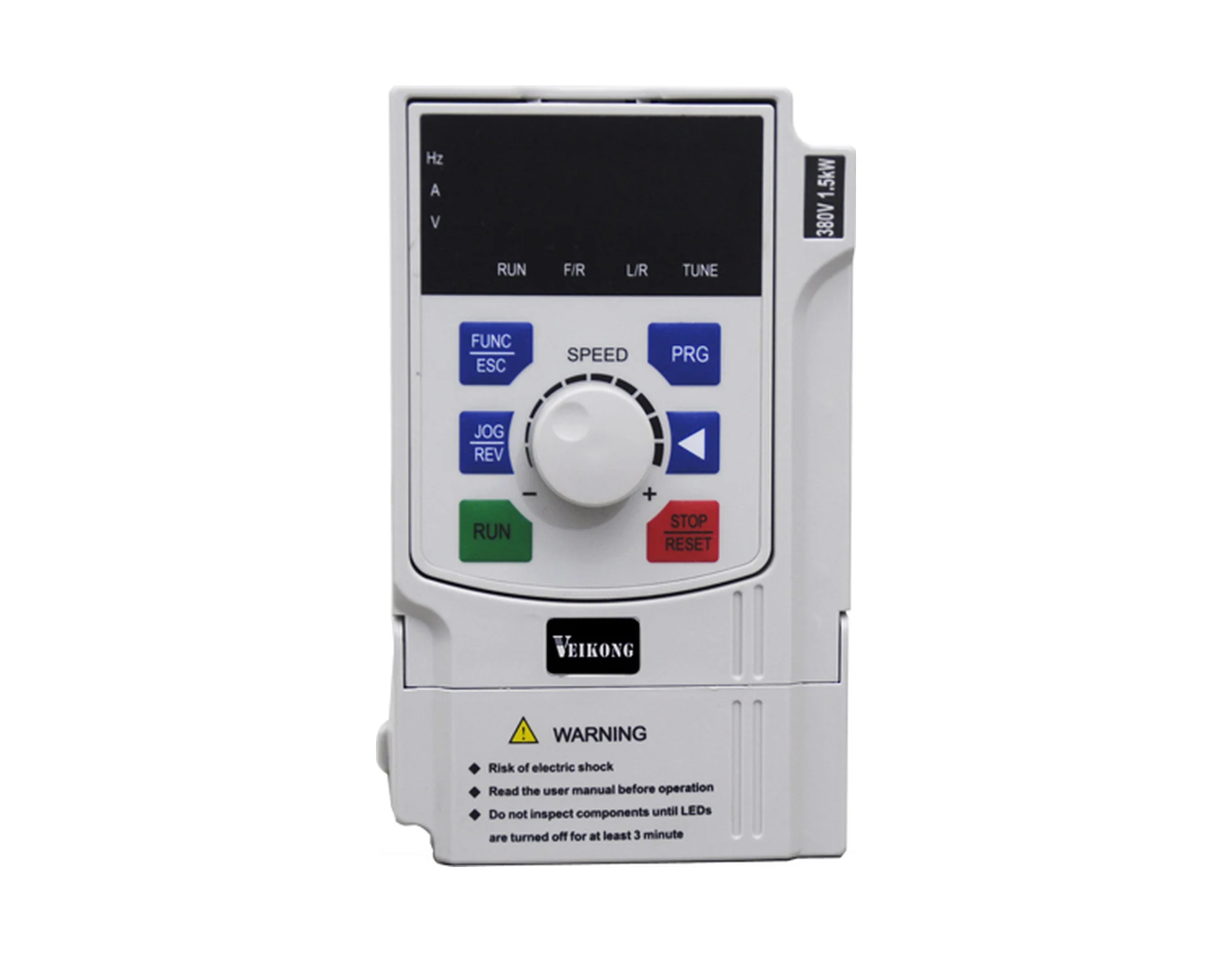

VEIKONG VFD200 1,5 kW Trifaze AC Motor Sürücü

Açıklama

VEIKONG VFD200 1,5 kW Trifaze AC Motor Sürücü

VFD200, VEIKONG’un küçük ölçekli üretim ve makine otomasyonu için geliştirdiği ekonomik sürücü serisidir. Seri 0,4–3,7 kW güç aralığını, tek faz 220 V ve üç faz 380 V gerilim seviyelerini kapsar.

Bu model 380 V trifaze besleme için tasarlanmış 1,5 kW (2 HP) versiyondur: 3 kVA güç kapasitesine sahiptir, 5 A giriş akımı çeker ve 3,8 A çıkış akımı verir.

Kontrol Özellikleri

Sürücü, uzay vektör SVPWM modülasyonuyla çalışan V/f kontrollü bir yapıdadır. Çıkış frekansı 0,1–400,0 Hz aralığında ayarlanabilir; dijital ayarda frekans doğruluğu %0,01, çözünürlük 0,1 Hz’dir.

Hızlanma ve yavaşlama süreleri 0,0–3600 s aralığında ayrı ayrı ayarlanır ve dört farklı süre seti seçilebilir. Üç hazır V/f eğrisinin yanında serbestçe programlanabilen bir V/f eğrisi de bulunur.

Dahili Fonksiyonlar

Dahili PID ile otomatik kontrol sistemleri kolayca kurulabilir. Çok kademeli hız, dahili PLC programlamasıyla ya da harici çok hız klemenslerinden kontrol edilebilir.

Otomatik enerji tasarrufu fonksiyonu yük durumuna göre V/f eğrisini değiştirir; AVR fonksiyonu şebeke gerilimi değiştiğinde çıkış gerilimini dengeler. Fren torku yaklaşık %20’dir; fren direnci kullanıldığında %150’ye kadar çıkabilir.

Giriş/Çıkış ve Haberleşme

Sürücü 2 analog girişi (0–10 V / 4–20 mA), 24 V desteğini ve bir röle çıkışını (arıza alarmı, 250 V / 2 A kontak) destekler; ayrıca açık kollektör çıkışı bulunur.

Haberleşme tarafında standart RS485 ve bağımsız bir Modbus RJ45 portu yer alır. Klavye çıkarılabilir; uzaktan kontrol 100 m’ye kadar desteklenir.

Dayanıklılık ve Çalışma Koşulları

IGBT modül tasarımı, bağımsız hava kanalı yapısı ve zorlanmış hava soğutma kullanılır. Sürücü aşırı akım, aşırı gerilim, düşük gerilim, aşırı ısınma, aşırı yük, faz kaybı ve stall durumlarına karşı korumalıdır.

Üretici, sürücünün kapalı mekânda, aşındırıcı gaz ve tozdan korunarak, −10…+50 °C ortam sıcaklığında, %90 RH altındaki yoğuşmasız nemde ve en fazla 1000 m yükseklikte kullanılmasını belirtir.

Öne Çıkan Özellikler

• 3,8 A çıkış akımı: 380 V trifaze şebekede 1,5 kW (2 HP) motorlar için.
• 0,1–400 Hz: Geniş çıkış frekansı aralığı ve 0,1 Hz çözünürlük.
• Dahili PID ve çok kademeli hız: Basit proses ve makine kontrolü için ek cihaz gerektirmeyen fonksiyonlar.
• Çıkarılabilir klavye: 100 m’ye kadar uzaktan kontrol ve standart RS485 / Modbus bağlantısı.

Kullanım Alanları

• Ambalaj, gıda ve ilaç sektörlerindeki makineler
• Gravür ve yıkama makineleri
• Küçük ölçekli üretim ve imalat makineleri
• Basit proses kontrolü gerektiren tekil tahrikler

Teknik Özellikler

Özellik	VEIKONG VFD200 1,5 kW (380 V trifaze)
Ürün tipi	AC motor sürücü (frekans invertörü)
Seri	VEIKONG VFD200
Giriş	Trifaze (3 faz AC), 380 V, 50/60 Hz
Şebeke gerilimi toleransı	±%15
Şebeke frekansı toleransı	±%5
Uyumlu motor gücü	1,5 kW (2 HP)
Güç kapasitesi	3 kVA
Giriş akımı	5 A
Nominal çıkış akımı	3,8 A
Çıkış frekansı aralığı	0,1–400 Hz
Kontrol yöntemi	V/f; uzay vektör SVPWM
Frekans doğruluğu	Dijital ayarda %0,01; analog komutta %0,1 (maks. frekans)
Frekans çözünürlüğü	0,1 Hz (dijital ve analog)
Hızlanma / yavaşlama süresi	0,0–3600 s; dört farklı süre seçilebilir
Fren torku	Yaklaşık %20; fren direnciyle %150'ye kadar
Dahili fonksiyonlar	PID, çok kademeli hız (dahili PLC), otomatik enerji tasarrufu, AVR
Analog giriş	2 (0–10 V / 4–20 mA)
Röle çıkışı	1 adet; arıza alarmı, 250 V / 2 A kontak
Haberleşme	Standart RS485; bağımsız Modbus RJ45 portu
Klavye	Çıkarılabilir; 100 m'ye kadar uzaktan kontrol
Soğutma	Zorlanmış hava soğutma (bağımsız hava kanalı)
Korumalar	Aşırı akım, aşırı gerilim, düşük gerilim, aşırı ısınma, aşırı yük, faz kaybı, stall önleme
Çalışma sıcaklığı	−10…+50 °C; nem <%90 RH (yoğuşmasız)
Kurulum yüksekliği	En fazla 1000 m
Depolama sıcaklığı	−20…+60 °C
Titreşim	5,9 m/s² (0,6 g) altında

Sıkça Sorulan Sorular

VFD200 1,5 kW modeli hangi şebeke gerilimine uygundur?

Bu model 380 V trifaze (50/60 Hz) şebeke içindir; izin verilen gerilim dalgalanması ±%15’tir. VFD200 serisinde tek faz 220 V modeller de bulunur, ancak bu sayfa trifaze 380 V versiyonu anlatır.

Klavye sürücüden ayrılıp uzaktan kullanılabilir mi?

Evet. Klavye çıkarılabilir yapıdadır ve 100 m’ye kadar uzaktan kontrol desteklenir.

Fren direnci bağlanabilir mi?

Üretici fren torkunu yaklaşık %20 olarak belirtir; fren direnci kullanıldığında bu değer %150’ye kadar çıkabilir.
