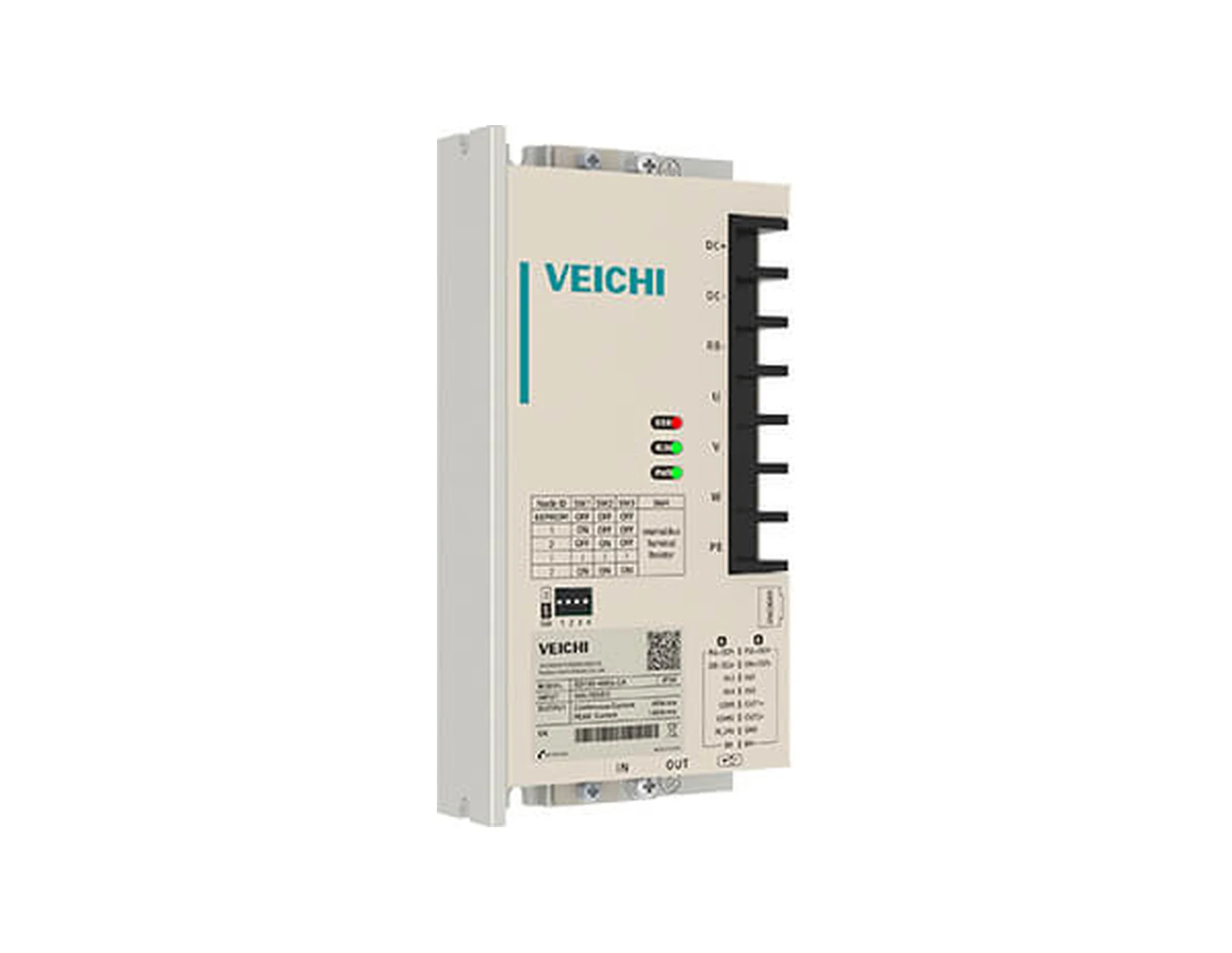

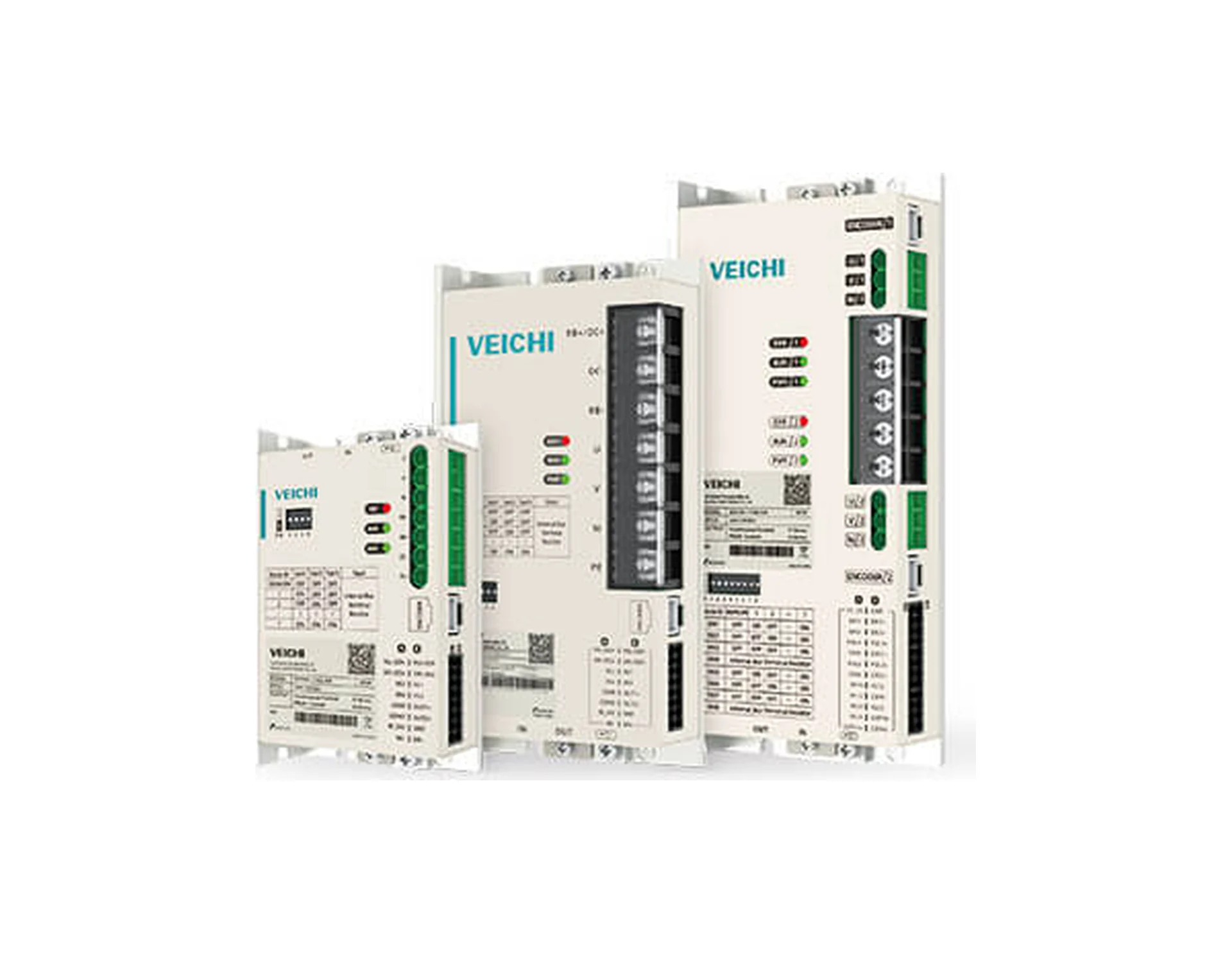

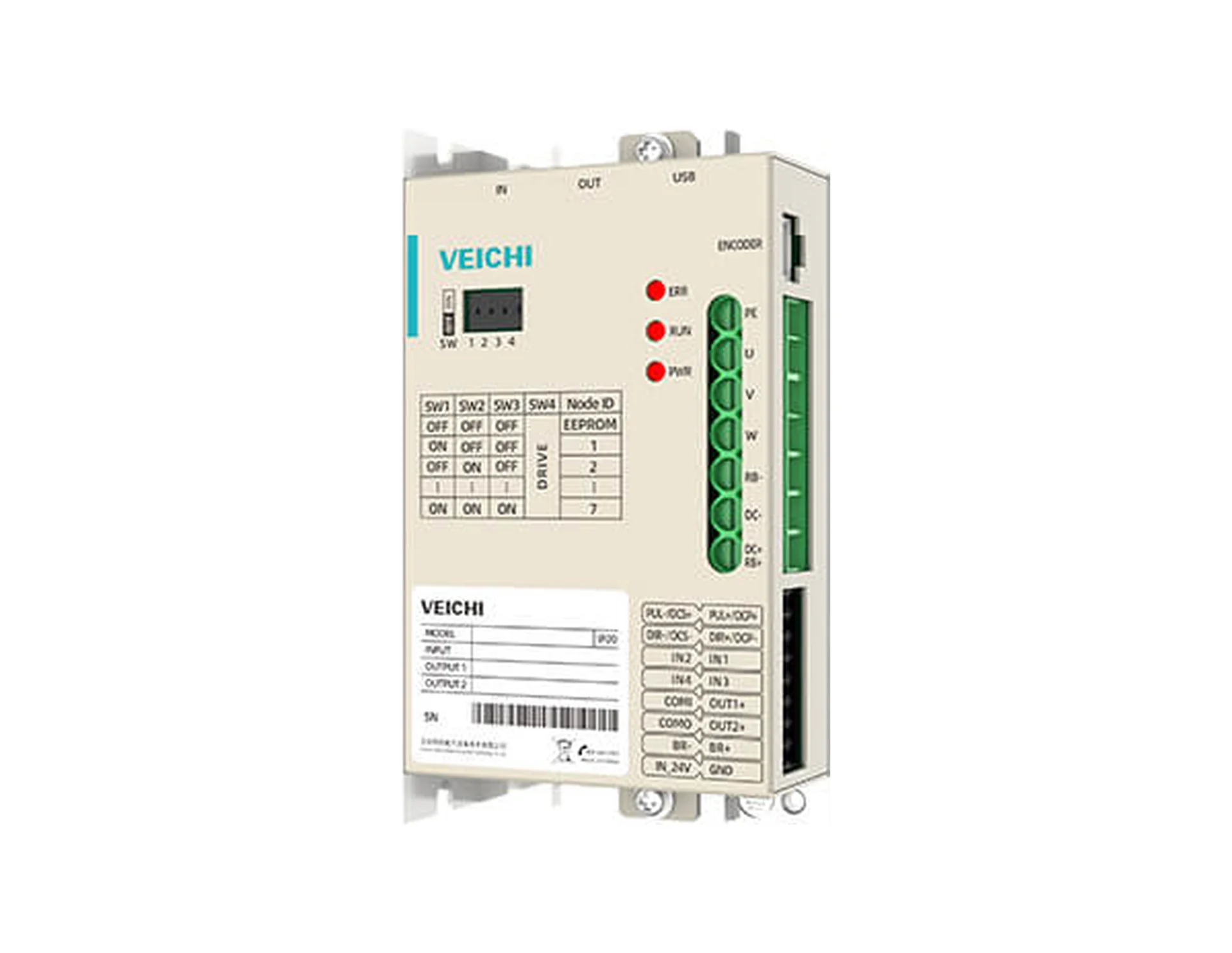

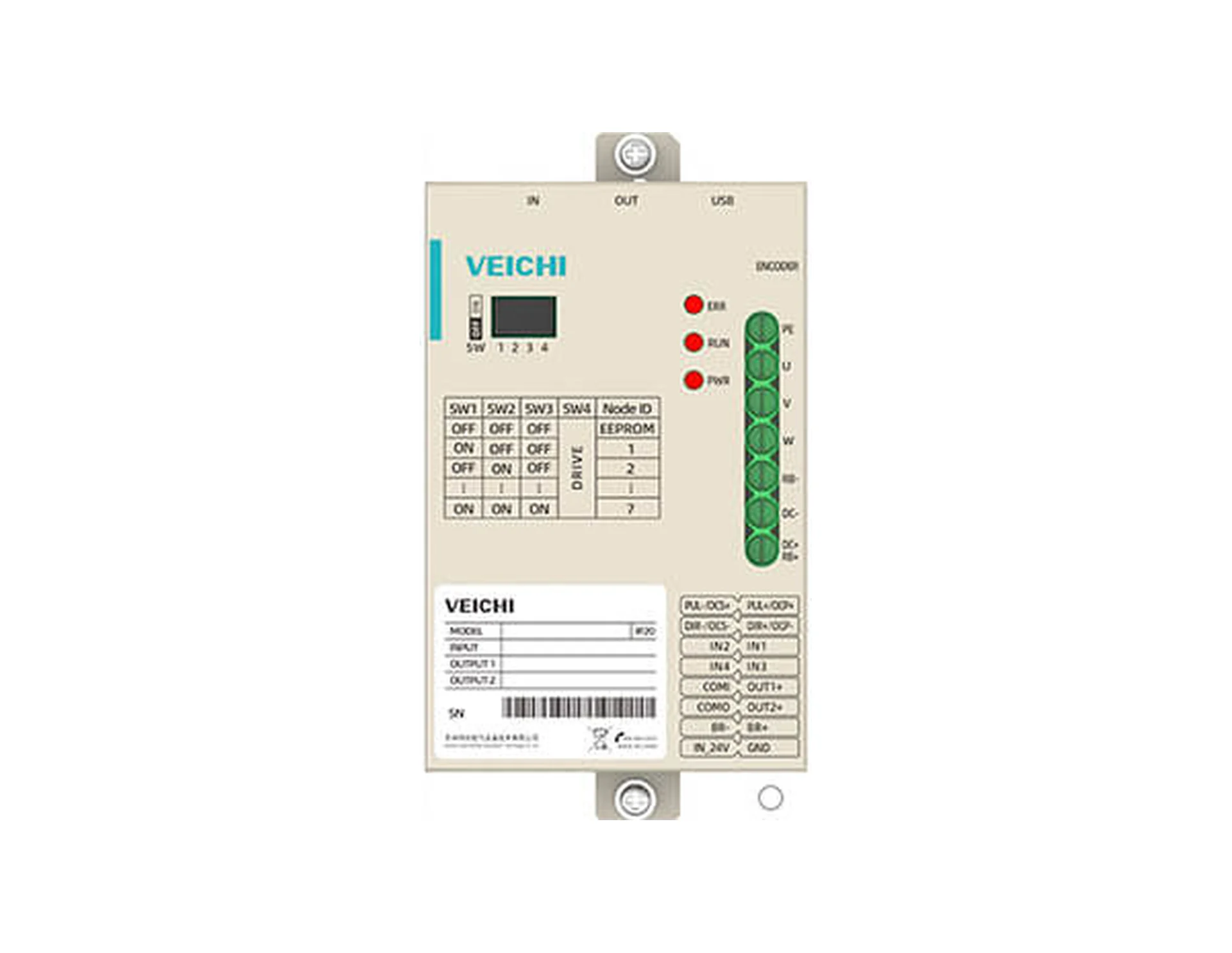

VEICHI SD100 Serisi Alçak Gerilim Servo Sürücü (24–70 V DC)

Açıklama

VEICHI SD100 Serisi Alçak Gerilim Servo Sürücü (24–70 V DC)

VEICHI SD100, akü veya DC besleme ile çalışan sistemler için geliştirilmiş alçak gerilim servo sürücü serisidir. Üretici, seriyi mobil robotlar (AMR, AGV), servis robotları, lojistik ve depolama ekipmanları, tıbbi cihazlar ve yeni enerji ekipmanları için konumlandırır.

Bu sayfa seri ortak özelliklerini anlatır; belirli bir modelin akımı, çift eksen desteği veya haberleşme tipi için bize danışabilirsiniz.

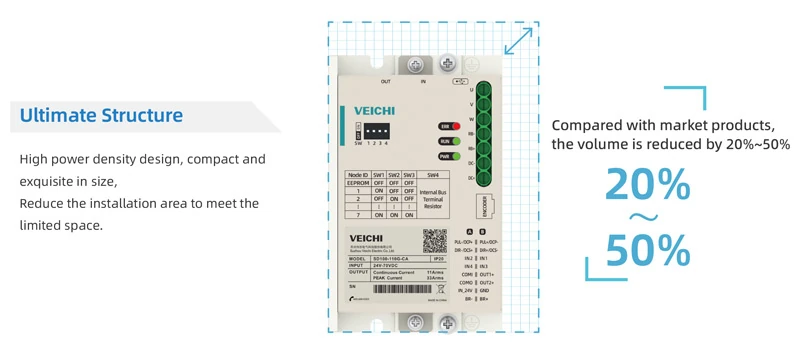

Kompakt Yapı

Yüksek güç yoğunluğu ve küçük gövde, sınırlı alanlarda kurulum kolaylığı sağlar; üretici, hacmin piyasadaki benzer ürünlere göre %20 ile %50 arasında küçüldüğünü belirtir. Sürücü hem ön yüzden hem yandan monte edilebilir.

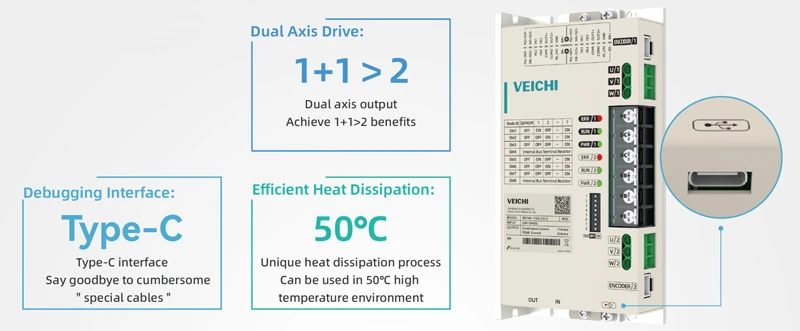

Type-C Bağlantı ve Çift Eksen

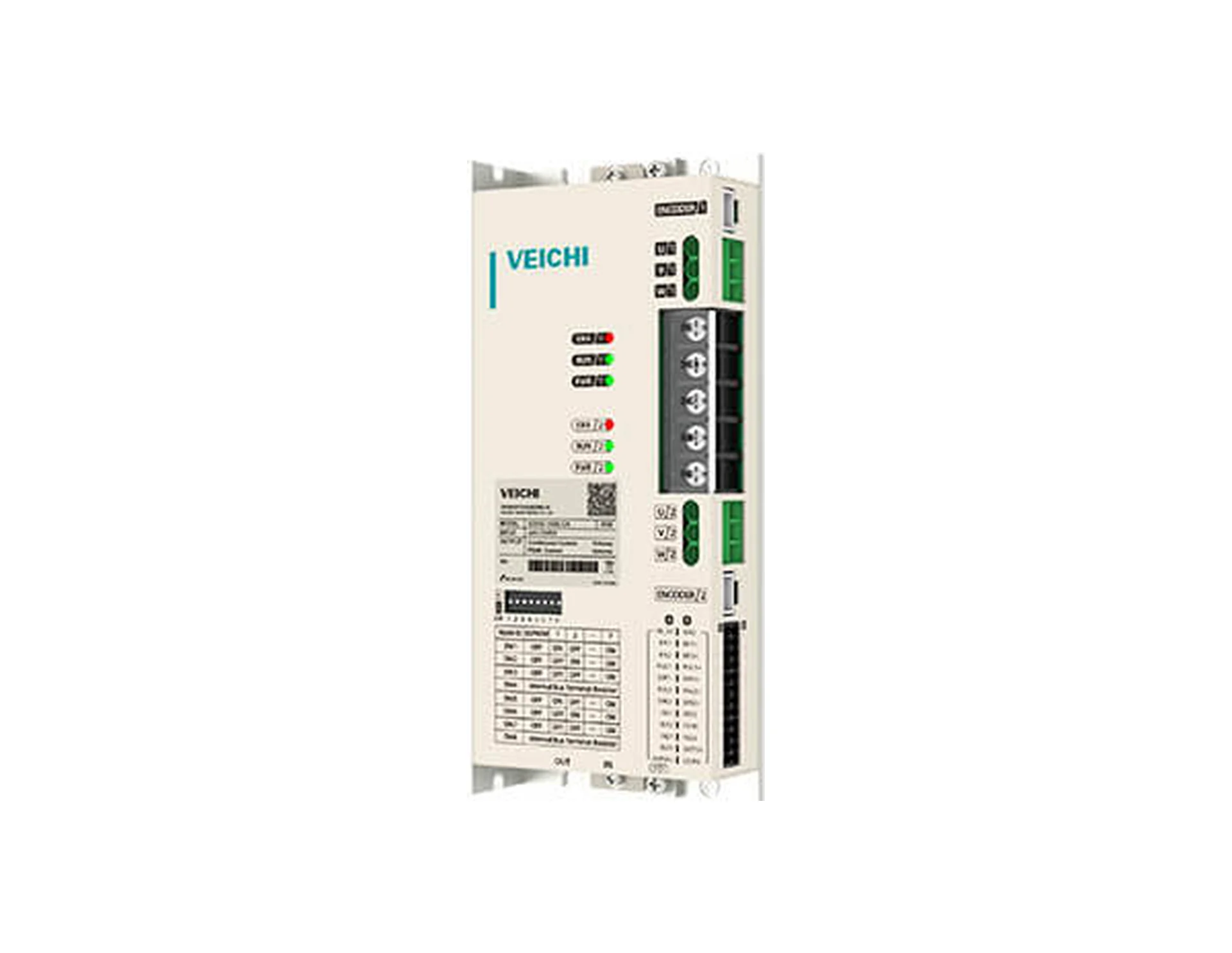

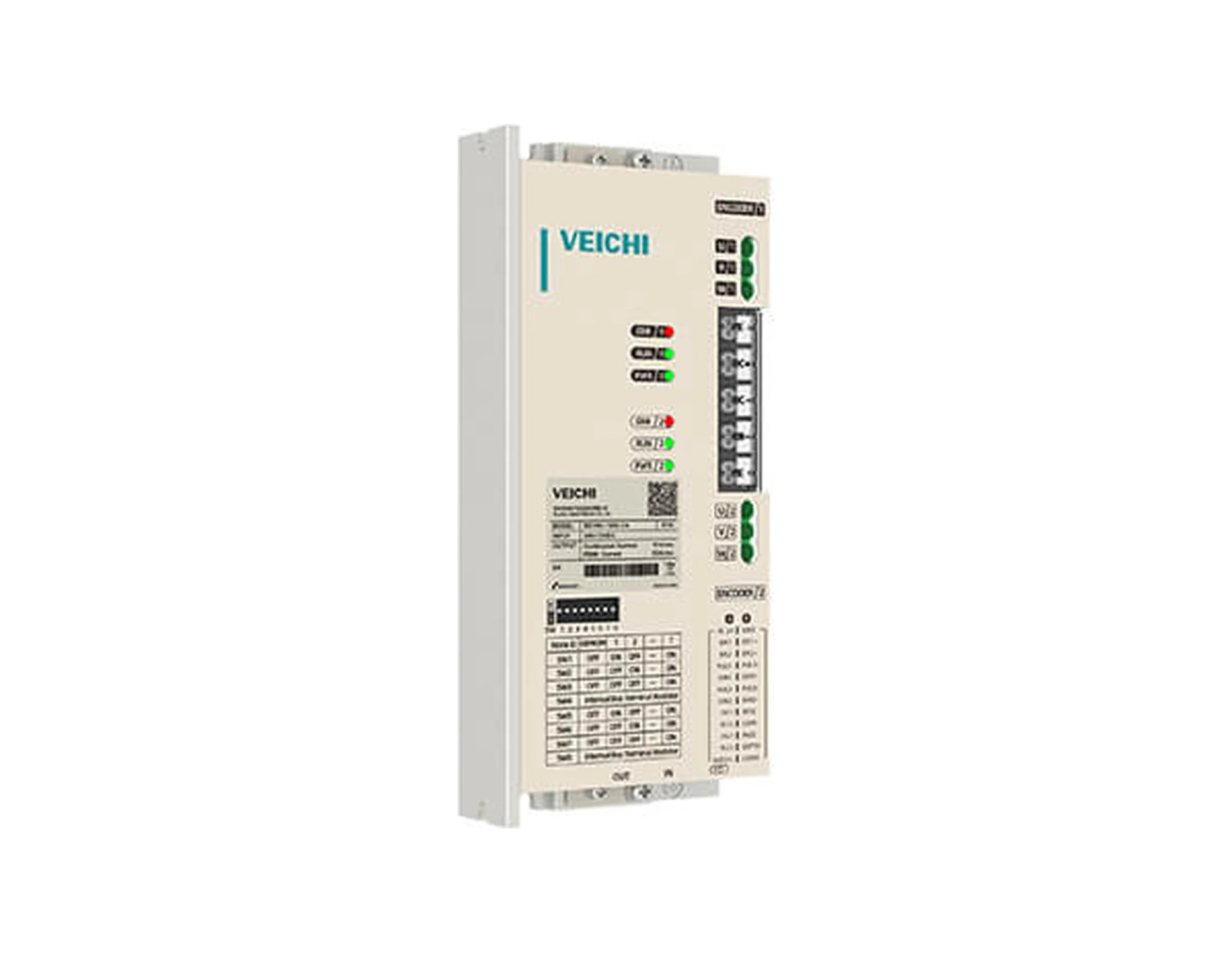

Bilgisayar yazılımı standart Type-C bağlantıyla kullanılır; isteğe bağlı Bluetooth modül mobil uygulama üzerinden kablosuz ayarı sağlar. Üretici çift eksenli sürücü seçeneklerinin de olduğunu belirtir; bu özellik model bazındadır.

Özel soğutma tasarımı sayesinde sürücü 50 °C ortam sıcaklığında kullanılabilecek şekilde tanıtılır.

Haberleşme ve Kontrol Modları

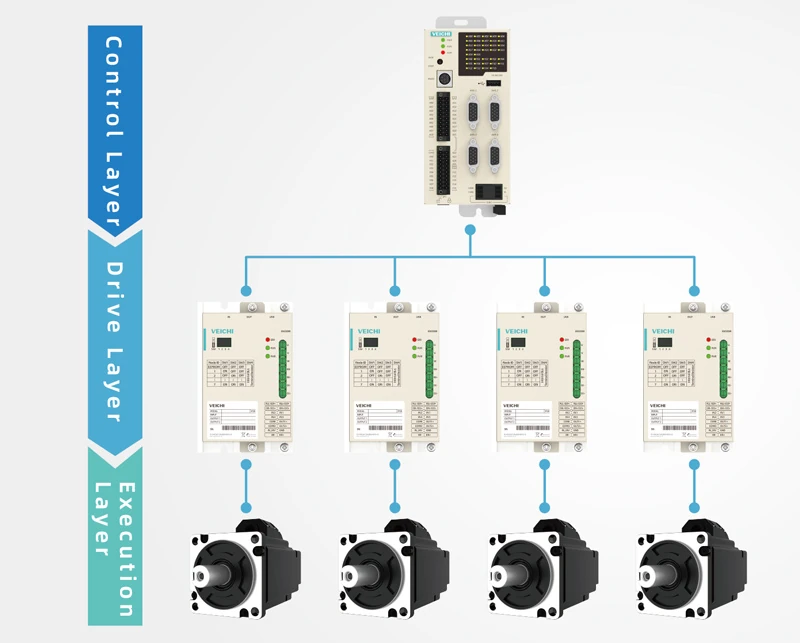

Seri darbe, EtherCAT ve CANopen kontrol tiplerinde sunulur; Profinet isteğe bağlıdır, RS485 Modbus haberleşmesi de bulunur. Konum, hız ve tork modları tek tek veya kombinasyon halinde kullanılabilir. Mobil robot uygulamalarında sistem; bilgi, kontrol, sürücü ve icra katmanları şeklinde kurulabilir.

Enkoder ve Güvenlik

Sürücü 17 bit mutlak seri enkoderle çalışır; 23 bit ve 24 bit enkoder seçenekleri isteğe bağlıdır. STO güvenlik fonksiyonu ve CE ile RoHS uyumlu tasarım, uluslararası pazarlara yönelik ekipmanlarda kolaylık sağlar.

Enerji Tasarrufu

Yeni nesil enerji tasarruflu sürücü teknolojisi, motor ısı kaybını azaltarak enerji kullanımını %10’dan fazla iyileştirir; bekleme modundaki ECO uygulaması batarya ömrünü %10’dan fazla uzatır.

Fren Direnci ve Kablolama

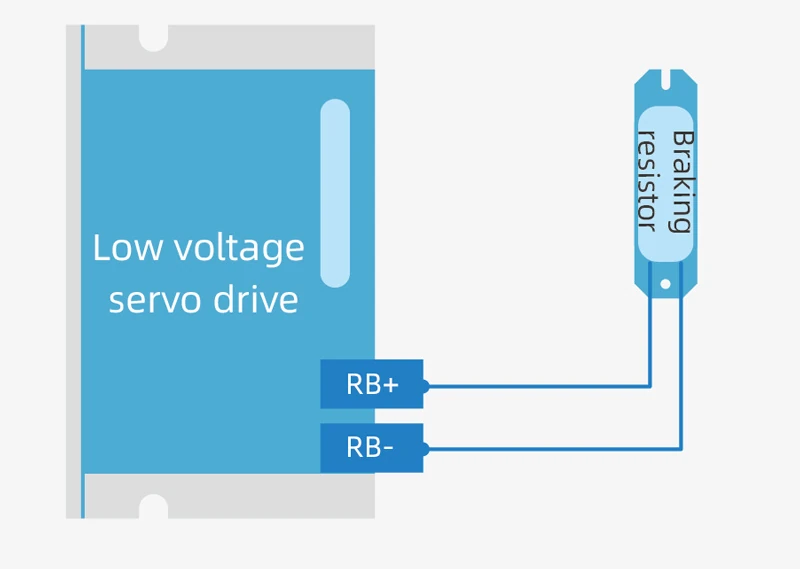

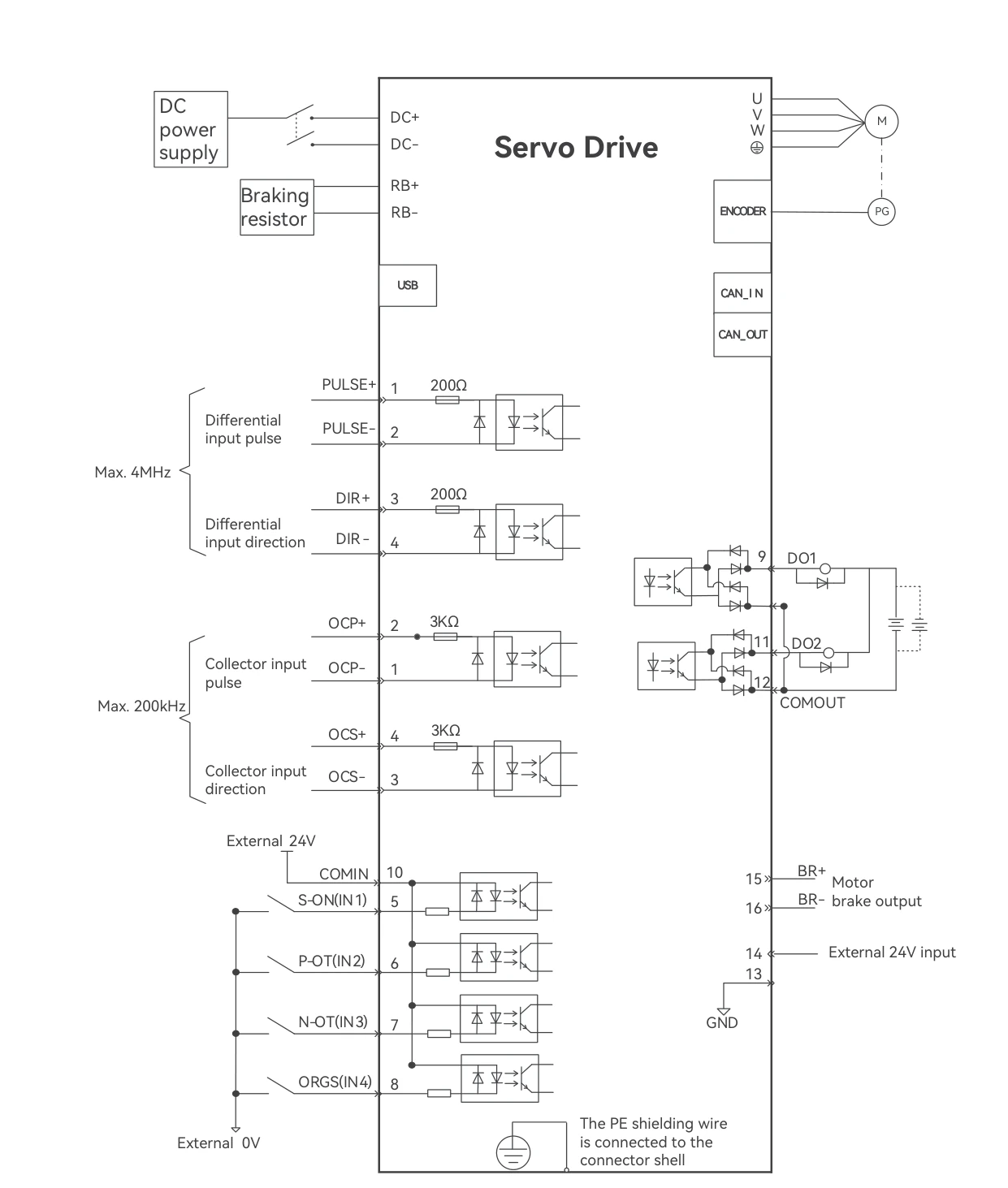

Harici fren direnci RB+ ve RB- terminallerine bağlanır. Büyük atalet ve sık frenleme durumlarında direnç değeri ve gücü sürücü ve fren ünitesi değerlerine göre yeniden hesaplanmalıdır. Sürücü kablolama şeması aşağıdadır.

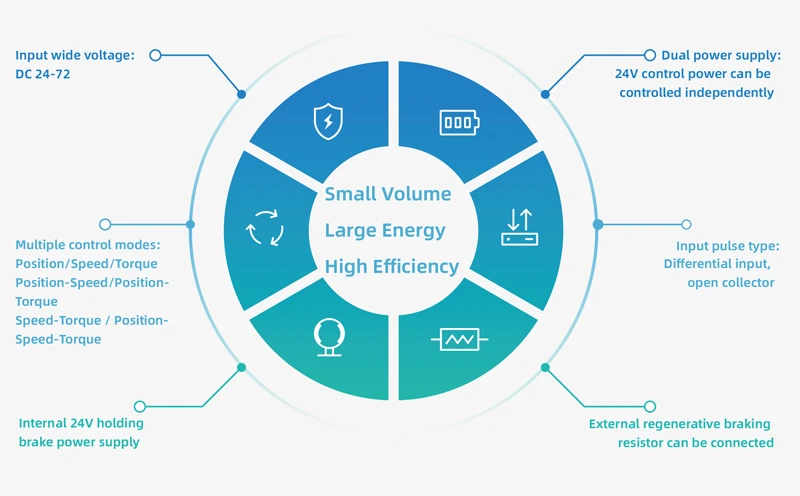

Öne Çıkan Özellikler

• Alçak gerilim: 24 – 70 V DC besleme, akülü sistemlere uygun.
• Kompakt: Benzer ürünlere göre %20 – %50 daha küçük hacim.
• Esnek kontrol: Darbe, EtherCAT ve CANopen; konum, hız ve tork modları.
• Kolay devreye alma: Type-C bağlantı ve isteğe bağlı Bluetooth modül.
• Güvenlik: STO; CE ve RoHS uyumlu tasarım.

Kullanım Alanları

• Mobil robotlar (AMR, AGV)
• Servis ve özel robotlar
• Lojistik, depolama ve ayrıştırma ekipmanları
• Tıbbi cihazlar
• Tekstil ve yeni enerji batarya ekipmanları

Teknik Özellikler

Özellik	VEICHI SD100 Serisi
Ürün tipi	Alçak gerilim DC servo sürücü (SD100 serisi)
Giriş gerilimi	24 – 70 V DC

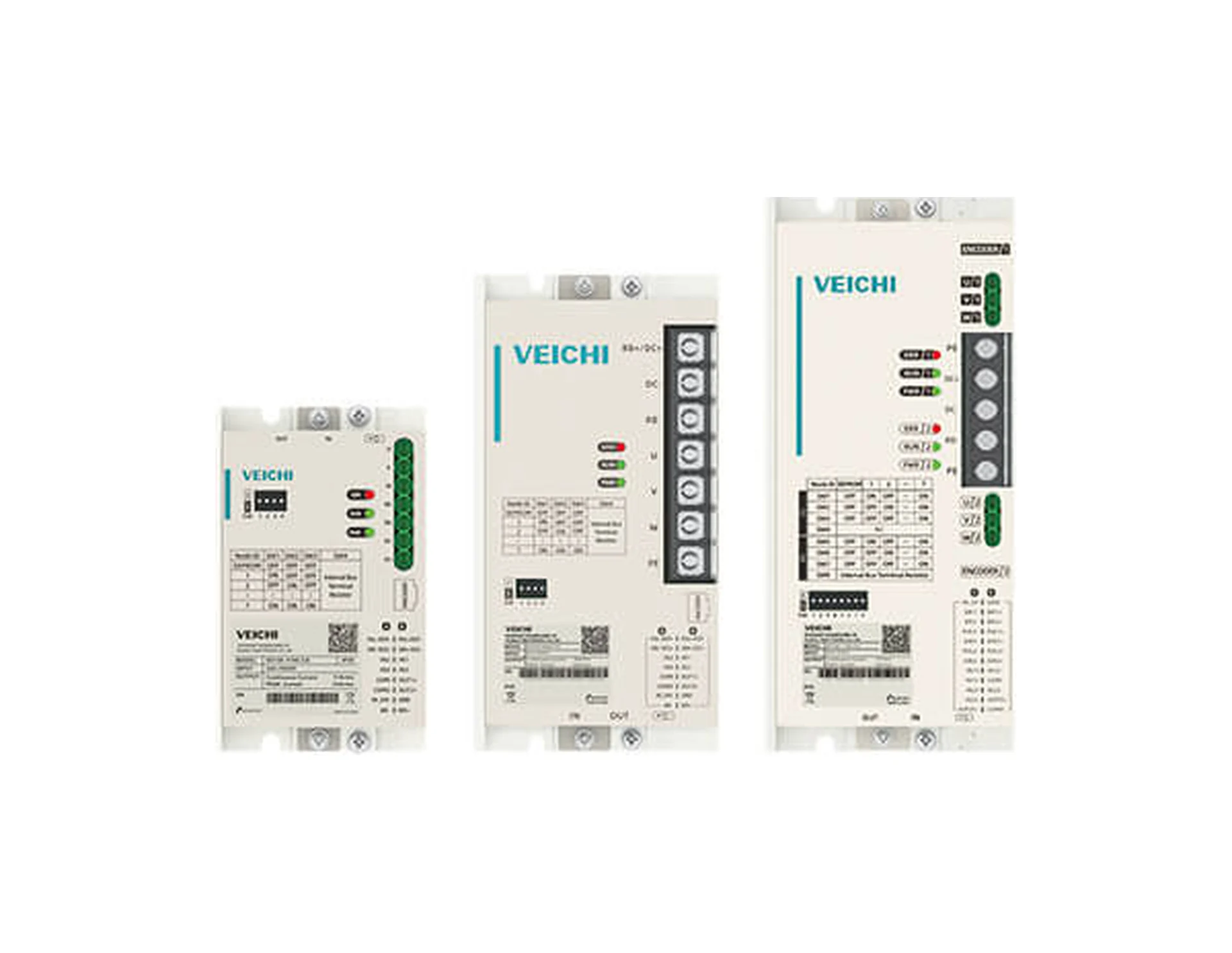

Çıkış akımı	En yüksek nominal akım 80 A (anlık 240 A); seri altı sürücü büyüklüğünden oluşur
Kontrol modları	Konum, hız, tork ve bunların kombinasyonları
Komut / veri yolu	Darbe, EtherCAT, CANopen (Profinet isteğe bağlı); RS485 Modbus
Enkoder	17 bit seri mutlak enkoder (23 bit ve 24 bit isteğe bağlı)
Darbe girişi	Diferansiyel girişte 4 MHz, açık kollektörde 200 kHz
Bağlantı	Type-C; isteğe bağlı Bluetooth modül ile mobil uygulama
Güvenlik	STO
Sertifikalar	CE, RoHS
Hacim	Piyasadaki benzer ürünlere göre %20 – %50 küçük
Enerji verimi	Enerji kullanımında %10'dan fazla iyileşme
Çalışma sıcaklığı	-5 … 55 °C (düşük sıcaklık modellerinde -40 … -5 °C)
Koruma sınıfı	IP20

Sıkça Sorulan Sorular

SD100 hangi gerilimle çalışır?

Katalog tablosuna göre 24 – 70 V DC giriş gerilimiyle çalışır.

Çift eksen kontrolü var mı?

Üretici çift eksenli sürücü seçeneklerinin bulunduğunu belirtir; bu özellik model bazındadır, sipariş öncesi doğrulanmalıdır.

Hangi haberleşme seçenekleri var?

Darbe, EtherCAT ve CANopen tipleri sunulur; Profinet isteğe bağlıdır; RS485 Modbus da bulunur.

Fren direnci nasıl bağlanır?

Harici fren direnci sürücünün RB+ ve RB- terminalleri arasına bağlanır.
