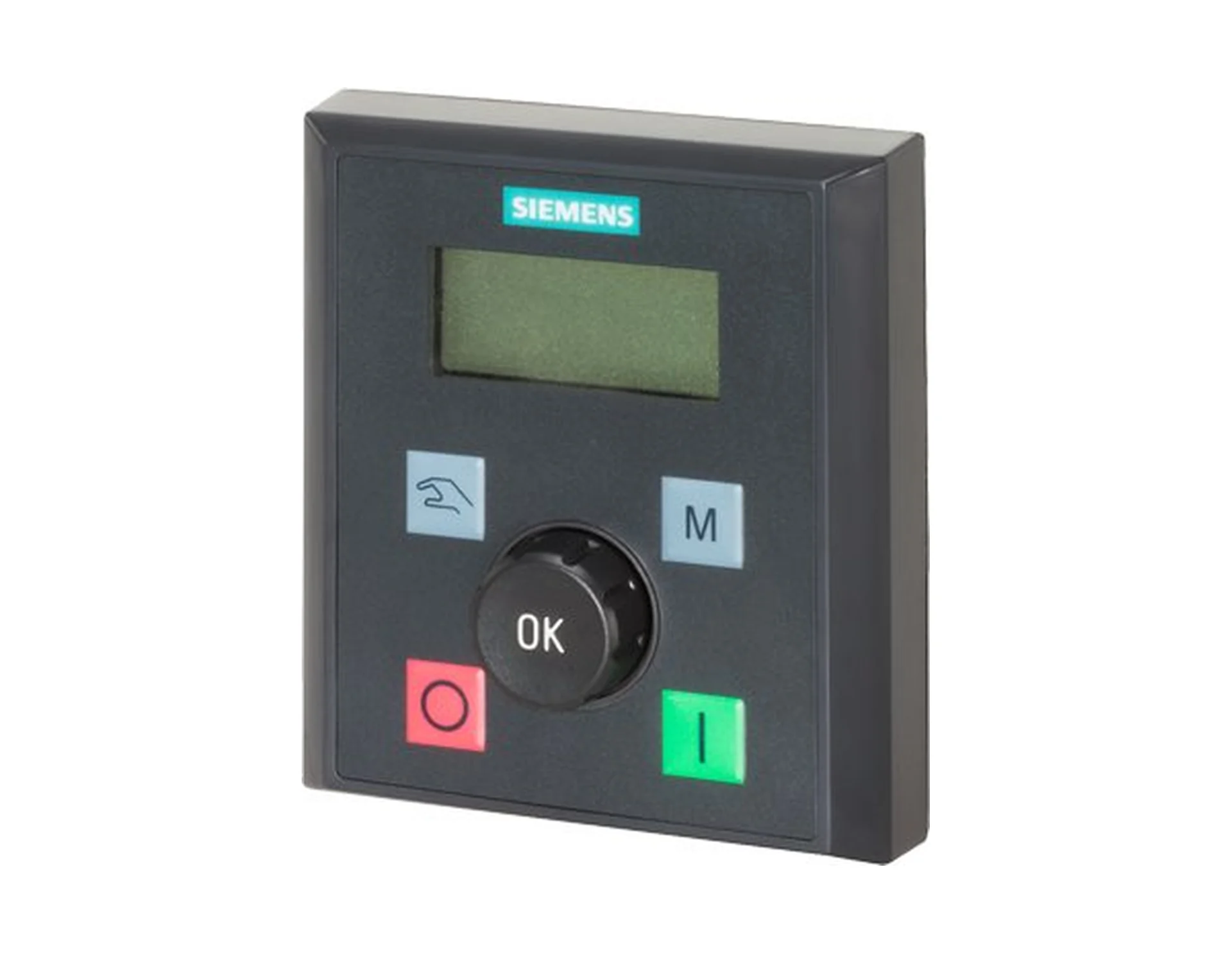

Siemens SINAMICS V20 Harici BOP Operatör Paneli (Pano Kapağı Montajı)

Açıklama

Siemens SINAMICS V20 Harici BOP Operatör Paneli (Pano Kapağı Montajı)

SINAMICS V20 sürücülerin üzerinde dahili bir BOP bulunur; ancak sürücü pano içindeyken bu panele erişmek için pano kapağının açılması gerekir. Harici BOP, sürücünün çalıştırılması, durdurulması ve parametrelenmesinin pano kapağı üzerinden yapılmasını sağlar.

Panel, sürücüye ayrı satılan BOP arayüz modülü aracılığıyla bağlanır. Arayüz modülü sürücünün genişletme portuna takılır ve harici BOP için haberleşme bağlantısını sağlar.

Dahili BOP ile Aynı Kullanım

Harici BOP’un ekranı ve tuş işlevleri, sürücü üzerindeki dahili BOP ile aynıdır. Çalıştırma, durdurma ve çok fonksiyonlu tuşların yanı sıra döner düğme ile değerler artırılıp azaltılabilir; hızlı çevirme, dahili BOP’taki uzun basma işlevini görür.

Dahili BOP’tan farklı olarak ekranda, sürücünün devreye alma modunda olduğunu gösteren ek bir simge bulunur.

Otomatik Haberleşme Ayarı

Sürücü enerjilendiğinde harici BOP önce “BOP.20” ve kendi firmware sürümünü gösterir; ardından sürücünün baud hızını ve USS haberleşme adresini otomatik olarak algılar.

Desteklenen baud hızları 9.600 ile 115.200 bit/s arasında, USS adresleri 0–31 aralığındadır. Bağlantı algılanamazsa ekranda “noCon” görüntülenir ve algılama otomatik olarak yeniden başlatılır.

Pano Kapağı Montajı

Panel, pano kapağına 4 adet M3 vida (8–12 mm uzunlukta) ile 0,8 Nm sıkma torkuyla sabitlenir. Siemens kılavuzunda montaj için delik şablonu ve kesim ölçüleri verilmiştir.

Uygun bir pano kapağına monte edildiğinde UL/cUL Type 1 koruma sınıfı elde edilir. Kablo ekranının, sürücünün ekran bağlantı kitine bağlanması önerilir.

Öne Çıkan Özellikler

• Pano dışından kontrol: Pano kapağını açmadan sürücüyü çalıştırma, durdurma ve parametreleme.
• Tanıdık kullanım: Dahili BOP ile aynı ekran ve tuş işlevleri.
• Otomatik algılama: Baud hızı ve USS adresi panel tarafından otomatik bulunur.
• UL/cUL Type 1: Uygun pano kapağına montajda sağlanan koruma.

Kullanım Alanları

• Pano içindeki V20 sürücülerin kapak üzerinden işletilmesi
• Operatörün sürücü hızını veya durumunu pano açmadan izlemesi gereken makineler
• Bakım ekibinin sık parametre kontrolü yaptığı tesisler

Teknik Özellikler

Özellik	SINAMICS V20 Harici BOP
Ürün tipi	Harici temel operatör paneli (BOP)
Uyumlu sürücüler	SINAMICS V20
Sürücüye bağlantı	Opsiyonel BOP arayüz modülü üzerinden (ayrı ürün)
Koruma (montaj sonrası)	Uygun pano kapağına monte edildiğinde UL/cUL Type 1
Ekran	Dahili BOP ile aynı; ek devreye alma simgesi
Haberleşme	USS; baud hızı ve adres otomatik algılanır
Desteklenen baud hızları	9.600 – 115.200 bit/s
USS adres aralığı	0–31
Montaj	4 × M3 vida (8–12 mm), sıkma torku 0,8 Nm
Paket içeriği	Harici BOP ünitesi, 4 × M3 vida
Boyutlar (G × Y × D)	76 × 85 × 30 mm

Sıkça Sorulan Sorular

Harici BOP doğrudan sürücüye bağlanabilir mi?

Hayır. Harici BOP, sürücünün genişletme portuna takılan ve ayrı satılan BOP arayüz modülü üzerinden bağlanır.

Harici BOP'un kullanımı dahili panelden farklı mı?

Ekran ve tuş işlevleri dahili BOP ile aynıdır. Farklı olarak, sürücünün devreye alma modunda olduğunu gösteren ek bir simge bulunur ve değerler döner düğmeyle değiştirilir.

Pano kapağına montajda hangi koruma elde edilir?

Siemens’e göre uygun bir pano kapağına monte edildiğinde UL/cUL Type 1 koruma sınıfı sağlanır.
