GMTCNTAçıklama

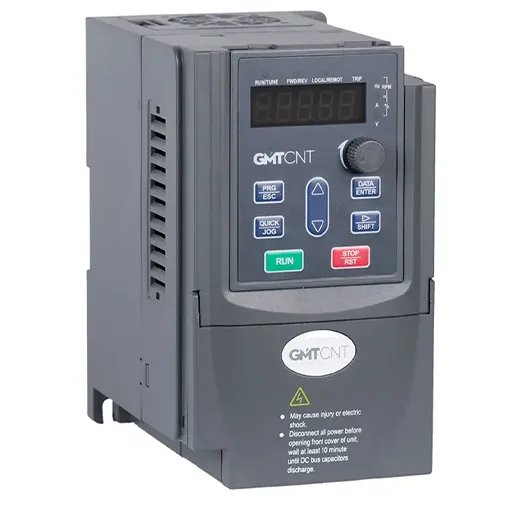

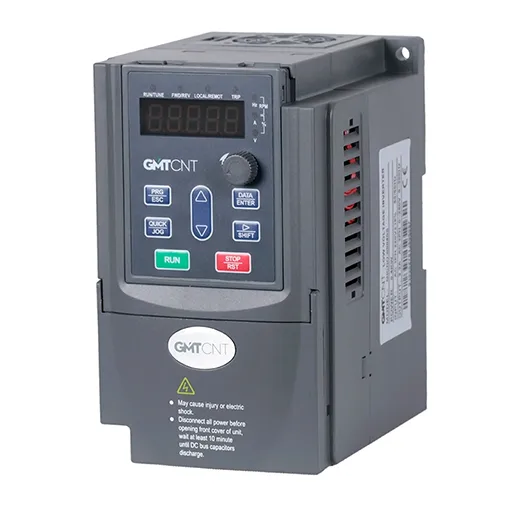

GMTCNT MICNO Serisi, küçük ve orta güçlü AC motorların hız ve çalışma karakteristiklerinin kontrol edilmesi için geliştirilmiş kompakt frekans sürücüsü ailesidir.
Seri 1×220V AC monofaze besleme ile çalışır ve 0,40 kW, 0,75 kW, 1,5 kW ve 2,2 kW güç seçenekleri sunar. V/F kontrolün yanında sensörsüz vektör kontrol ve tork kontrol modu bulunur.
MICNO Serisinin kompakt gövdesi, sökülebilir operatör paneli, PID fonksiyonu, RS485 Modbus RTU haberleşme ve dahili frenleme özellikleri; makine otomasyonu, fan ve pompa uygulamalarında esnek kullanım sağlar.
Motor Kontrol Özellikleri
MICNO Serisinde V/F kontrol, sensörsüz vektör kontrol ve tork kontrol modu bulunur. Vektör kontrolde çıkış frekansı 0–300 Hz aralığında, V/F kontrolde ise 0–3000 Hz aralığında ayarlanabilir.
Dijital frekans ayar çözünürlüğü 0,01 Hz’dir. Analog ayarda ise üretici maksimum frekansın 1/2000’i oranında çözünürlük belirtmektedir.
Başlangıç torku vektör kontrol modunda 0,5 Hz’de %150, V/F modunda ise 1 Hz’de %150 olarak verilmektedir.
Autotune ve PID Kontrol
MICNO Serisinde Autotune özelliği bulunur. Bu fonksiyon, motor parametrelerinin sürücü tarafından otomatik olarak belirlenmesine yardımcı olur.
Dahili PID kontrol fonksiyonu ise proses değerinin geri beslemeye göre düzenlenmesini gerektiren uygulamalarda kullanılabilir. Özellikle fan, pompa, basınç ve debi kontrolü gibi sistemlerde motor hızının otomatik olarak ayarlanmasına imkan verir.
RS485 Modbus RTU Haberleşme
MICNO Serisi standart olarak RS485 haberleşme portu ve Modbus RTU protokolü desteğine sahiptir.
Bu sayede sürücü PLC, HMI veya desteklenen diğer otomasyon cihazlarıyla seri haberleşme üzerinden entegre edilebilir. Sürücü çalışma durumu, frekans komutları ve desteklenen parametreler otomasyon sistemi üzerinden yönetilebilir.
Giriş ve Çıkış Özellikleri
MICNO Serisinde 5 adet PNP veya NPN olarak seçilebilen standart dijital giriş bulunur. Buna ek olarak bir adet hızlı pals girişi dijital giriş olarak da kullanılabildiğinden toplam giriş kapasitesi uygulamaya göre 6 dijital giriş olarak değerlendirilebilir.
Seride ayrıca 1 programlanabilir röle çıkışı, 1 hızlı pals çıkışı, 1 adet 4–20 mA veya 0–10 V seçilebilir analog giriş ve 1 adet programlanabilir 4–20 mA veya 0–10 V analog çıkış bulunur.
Sökülebilir Operatör Paneli
MICNO Serisinin operatör paneli sürücü gövdesinden ayrılabilir.
Üretici, panelin standart Ethernet kablosu kullanılarak pano üzerine taşınabildiğini belirtmektedir. Böylece sürücü pano içerisinde bulunurken operatör paneli pano kapağına veya daha kolay erişilebilen bir noktaya konumlandırılabilir.
Frenleme ve Aşırı Yük Özellikleri
MICNO Serisinde DC frenleme ve dahili fren fonksiyonu bulunur.
Üretici tarafından belirtilen aşırı yük kapasitesi:
| Çalışma Süresi | Aşırı Yük Kapasitesi |
|---|---|
| 60 saniye | %150 |
| 10 saniye | %180 |
| 3 saniye | %200 |
Hızlanma ve yavaşlama süresi 0,1 saniye ile 3600 saniye arasında ayarlanabilir.
Teknik Özellikler
| Özellik | GMTCNT MICNO Serisi |
|---|---|
| Güç Aralığı | 0,40–2,2 kW |
| Besleme Gerilimi | 1×220V AC, monofaze |
| Besleme Toleransı | ±%15 |
| Besleme Frekansı | 47–63 Hz |
| Kontrol Modu | V/F / Sensörsüz Vektör / Tork Kontrol |
| V/F Çıkış Frekansı | 0–3000 Hz |
| Vektör Kontrol Frekansı | 0–300 Hz |
| Dijital Frekans Çözünürlüğü | 0,01 Hz |
| Başlangıç Torku | Vektör: 0,5 Hz’de %150 |
| PID | Var |
| Autotune | Var |
| DC Frenleme | Var |
| Dahili Fren | Var |
| Haberleşme | RS485 |
| Protokol | Modbus RTU |
| Standart Dijital Giriş | 5 adet PNP/NPN |
| Hızlı Pals Girişi | 1 adet, dijital giriş olarak kullanılabilir |
| Röle Çıkışı | 1 adet |
| Hızlı Pals Çıkışı | 1 adet |
| Analog Giriş | 1 × 0–10 V / 4–20 mA |
| Analog Çıkış | 1 × 0–10 V / 4–20 mA |
| Koruma Sınıfı | IP20 |
| Çalışma Sıcaklığı | -10 °C – 50 °C |
| Depolama Sıcaklığı | -20 °C – 60 °C |
| Bağıl Nem | <%90 RH, yoğuşmasız |
MICNO Serisi Model ve Akım Değerleri
| Ürün Kodu | Motor Gücü | Nominal Akım | Uygun Fren Direnci |
|---|---|---|---|
| MICNO-00040S | 0,40 kW | 2,3 A | 300 W / 200 Ω |
| MICNO-00075S | 0,75 kW | 4 A | 300 W / 200 Ω |
| MICNO-00150S | 1,5 kW | 7 A | 300 W / 200 Ω |
| MICNO-00220S | 2,2 kW | 9,6 A | 300 W / 200 Ω |
MICNO Serisi Boyutları
| Ürün Kodu | Genişlik | Yükseklik | Derinlik |
|---|---|---|---|
| MICNO-00040S | 80 mm | 150 mm | 125 mm |
| MICNO-00075S | 80 mm | 150 mm | 125 mm |
| MICNO-00150S | 80 mm | 150 mm | 125 mm |
| MICNO-00220S | 110 mm | 185 mm | 153 mm |
Çevresel Özellikler
MICNO Serisi IP20 koruma sınıfına sahiptir. Çalışma sıcaklığı -10 °C ile 50 °C, depolama sıcaklığı ise -20 °C ile 60 °C arasındadır.
GMTCNT, ortam sıcaklığının 40 °C’nin üzerine çıkması durumunda taşıyıcı frekansın 2,0 kHz’in altında tutulması gerektiğini belirtmektedir. Ortam neminin %90 RH’nin altında ve yoğuşmasız olması gerekir.
Kullanım Alanları
MICNO Serisi; kompakt motor sürücü gerektiren makine otomasyonu, fan ve pompa sistemleri, konveyörler, paketleme makineleri, üretim ekipmanları, küçük otomasyon panoları ve proses kontrol sistemleri gibi uygulamalarda değerlendirilebilir.
GMTCNT MICNO Serisi Hakkında
GMTCNT MICNO Serisi; 0,40–2,2 kW güç seçenekleri, 220V monofaze besleme, V/F ve sensörsüz vektör kontrol, PID, Autotune, RS485 Modbus RTU ve sökülebilir operatör paneliyle kompakt AC motor kontrol uygulamalarına yönelik geliştirilmiş bir sürücü ailesidir.
AS Otomasyon üzerinden GMTCNT MICNO AC motor sürücü, uygulamaya uygun güç seçimi, ürün tedariği ve alternatif AC sürücü çözümleri hakkında bilgi alabilirsiniz.
