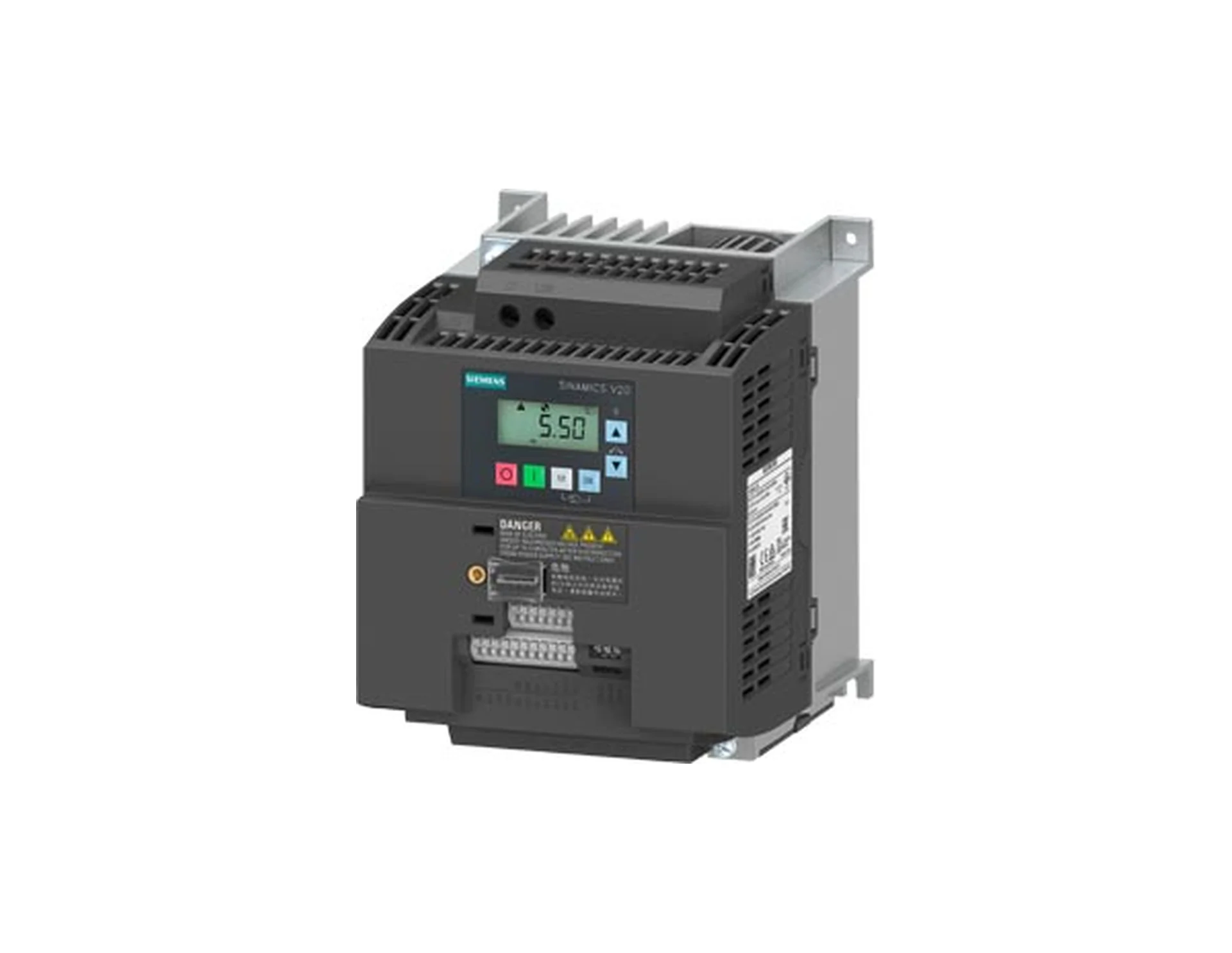

Siemens SINAMICS V20 2,2 kW Monofaze Girişli AC Motor Sürücü

Açıklama

Siemens SINAMICS V20 2,2 kW Monofaze Girişli AC Motor Sürücü

SINAMICS V20, Siemens’in temel hız kontrol uygulamaları için geliştirdiği kompakt AC sürücü serisidir. Bu model, 200–240 V tek faz besleme için tasarlanmış 2,2 kW (3 HP) güç sınıfında bir 1 faz girişli, 3 faz çıkışlı sürücüdür.

Sürücü 11 A nominal çıkış akımı verir ve motor hızını 0–550 Hz aralığında kontrol eder.

Tek Faz Şebekeden Trifaze Motor Kontrolü

Sürücü 200–240 V monofaze şebekeye bağlanır ve motora trifaze AC çıkış verir. Siemens veri sayfasında nominal çıkış gerilimi 230 V (IEC) olarak belirtildiğinden, motorun etiket değerlerinin 230 V trifaze beslemeye uygun olması gerekir.

Bu yapı, yalnızca tek faz enerjinin bulunduğu atölye ve küçük tesislerde trifaze motor kullanımına imkân tanır.

Aşırı Yük Kapasitesi

Sürücü 11 A nominal çıkış akımının %150’si ile 60 saniye (yüksek aşırı yük) veya %110’u ile 60 saniye (düşük aşırı yük) çalışabilir; çevrim süresi 300 saniyedir. Kalkışta kısa süreli yüksek akım çeken yüklerde bu kapasite önemlidir.

Frenleme Seçenekleri

Siemens veri sayfasına göre bu modelde dahili fren kıyıcı bulunmaz. Daha kısa duruş süreleri için sürücünün DC frenleme fonksiyonu kullanılabilir.

FSAD Gövde ve Montaj

Model FSAD gövde boyutundadır: 136,6 × 176,5 × 158,8 mm ölçülerinde ve 1,9 kg ağırlığındadır. Harici fan ile soğutulur ve duvar ve yan yana montaja uygundur.

Koruma sınıfı IP20’dir; çalışma sıcaklığı −10…+60 °C aralığındadır ve 40 °C ve üzerindeki ortamlarda güç düşürme uygulanmalıdır.

Kontrol Girişleri ve Haberleşme

Sürücüde 4 dijital giriş, 2 analog giriş, 1 analog çıkış, 1 röle (değiştirme kontaklı) ve 1 transistör çıkışı bulunur. Analog girişler gerektiğinde ek dijital giriş olarak da kullanılabilir.

USS ve Modbus RTU haberleşmesi klemensler üzerinden sağlanır; hız referansı ve durum bilgileri bir PLC veya HMI ile paylaşılabilir.

Uygulama Fonksiyonları

Seride proses değerleri (basınç, seviye, debi, sıcaklık) için PID kontrolörü ve PID otomatik ayarı bulunur. Enerji kesintisi sonrası otomatik yeniden başlatma ve dönen motoru yakalama fonksiyonları sürekliliği destekler.

Öne Çıkan Özellikler

• 2,2 kW / 11 A: 200–240 V tek faz besleme ile tek faz hattan trifaze motor kontrolü.
• USS ve Modbus RTU: Klemens üzerinden seri haberleşme ile PLC/HMI entegrasyonu.
• Dahili BOP: Ek panel gerekmeden parametre ayarı ve hızlı devreye alma.

Kullanım Alanları

• Basınç veya seviye kontrollü santrifüj pompalar
• Havalandırma fanları
• Bant, rulolu ve zincirli konveyörler
• Karıştırıcı ve çalkalayıcılar

Teknik Özellikler

Özellik	SINAMICS V20 2,2 kW (1 faz giriş)
Ürün tipi	AC motor sürücü (frekans invertörü)
Seri	SINAMICS V20
Operatör paneli	Dahili BOP (Basic Operator Panel)
Giriş	Monofaze (1 faz AC)
Şebeke gerilimi	200…240 V
Şebeke frekansı	47…63 Hz
Çıkış	Trifaze (3 faz AC)
Nominal güç	2,2 kW (3 HP)
Nominal çıkış akımı	11 A
Aşırı yük kapasitesi	Nominal çıkış akımının %150'si, 60 s (yüksek aşırı yük), %110'u, 60 s (düşük aşırı yük); çevrim süresi 300 s
Çıkış frekansı	0…550 Hz
Haberleşme	USS, Modbus RTU
Dijital giriş	4
Dijital çıkış	1 röle (değiştirme kontaklı) + 1 transistör
Analog giriş	2 (ek dijital giriş olarak da kullanılabilir)
Analog çıkış	1
Dahili EMC filtresi	Yok (filtresiz)
Dahili fren kıyıcı	Yok
Verim (η)	0,98
Koruma sınıfı	IP20
Soğutma	Harici fan ile
Çalışma sıcaklığı	−10…60 °C (40 °C ve üzerinde güç düşürme uygulanır)
Depolama sıcaklığı	−40…70 °C
Bağıl nem (çalışma)	Maks. %95
Kurulum yüksekliği	1000 m
Maks. motor kablo uzunluğu	25 m ekranlı / 50 m ekransız
Montaj	Duvar montajı, yan yana montaj
Gövde boyutu	FSAD
Boyutlar (G × Y × D)	136,6 × 176,5 × 158,8 mm
Net ağırlık	1,9 kg
Kontrol yöntemleri	V/f, V²/f, FCC, çok noktalı V/f (seri geneli)
Uygunluk	CE, cULus, RCM (C-Tick)

Sıkça Sorulan Sorular

Monofaze girişli sürücü trifaze motoru çalıştırabilir mi?

Evet. Sürücü 200–240 V tek faz şebekeden beslenir ve motora trifaze AC çıkış verir. Nominal çıkış gerilimi 230 V sınıfında olduğu için motorun 230 V trifaze beslemeye uygun bağlanması gerekir.

Bu modelde dahili fren kıyıcı var mı?

Hayır. Siemens veri sayfasına göre bu modelde dahili fren kıyıcı bulunmaz; DC frenleme fonksiyonu kullanılabilir.

Motor kablosu en fazla ne kadar uzunlukta olabilir?

Siemens veri sayfasına göre bu model için en fazla 25 m ekranlı veya 50 m ekransız motor kablosu kullanılabilir.
