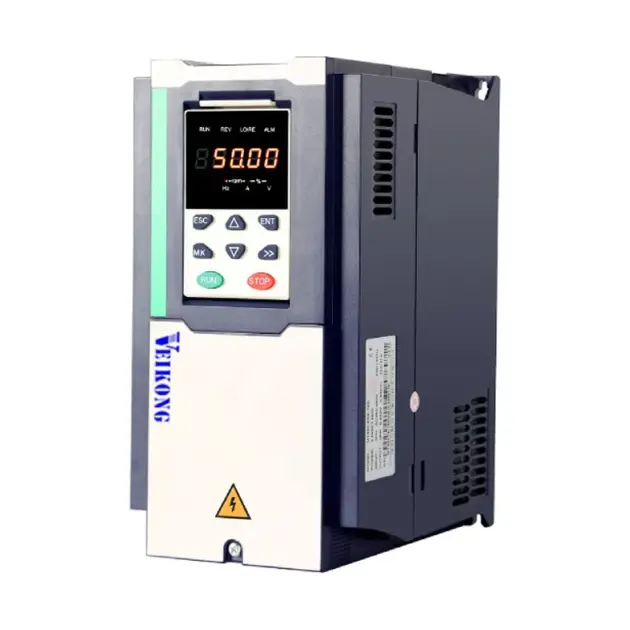

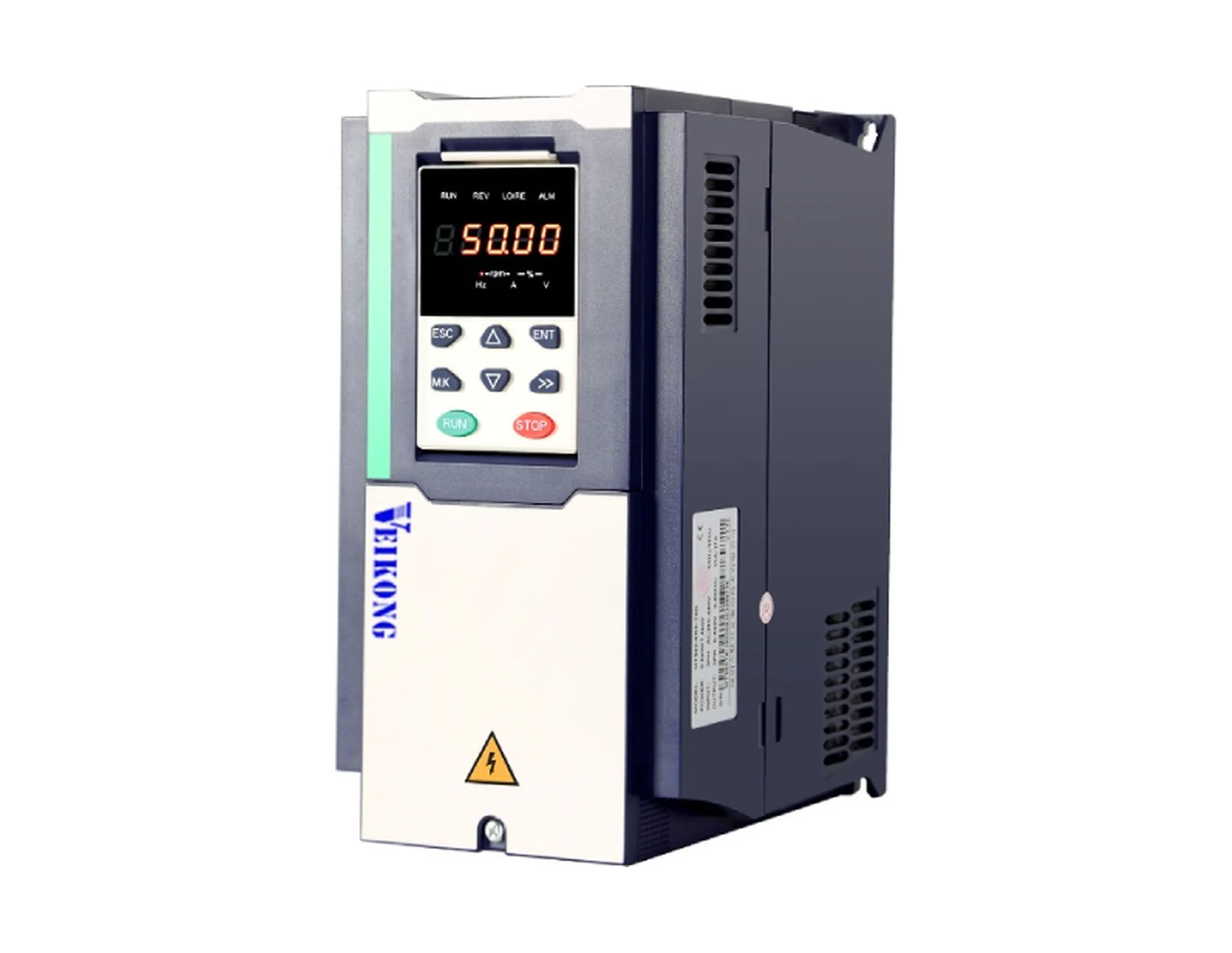

VEIKONG VFD500-PV 2,2 kW Trifaze Solar Pompa Sürücüsü

Açıklama

VEIKONG VFD500-PV 2,2 kW Trifaze Solar Pompa Sürücüsü

VFD500-PV, VEIKONG’un güneş enerjisiyle su pompalama uygulamaları için geliştirdiği solar pompa sürücü serisidir. Sürücü, panellerden aldığı DC enerjiyle AC pompa motorunu besler.

Bu model, üreticinin tablosunda 2,2 kW su pompası için belirtilen versiyondur: 12 A maksimum DC giriş akımı ve 5,6 A nominal çıkış akımına sahiptir.

MPPT ile Güneş Enerjisinden Pompa Sürme

Sürücüde maksimum güç noktası takibi (MPPT) bulunur; MPPT verimi %99’un üzerindedir. 380–480 V sınıfı için DC gerilim aralığı 350–800 VDC, maksimum DC giriş gerilimi (VOC) 800 V’tur.

Üretici, Vmpp için 450–600 V aralığını, önerilen çalışma gerilimi olarak ise 530 V değerini belirtir. Panel dizisinin toplam VOC değeri sürücünün maksimum DC geriliminin altında kalmalıdır.

Pompa Koruma ve Kontrol Fonksiyonları

Üretici kılavuzu kuru çalışma korumasını (P24.12–P24.14 parametreleri) tanımlar. Depo dolduğunda pompayı durdurmak için şamandıra anahtarı dijital girişe bağlanabilir; kuyudaki seviye probu ile de kuru çalışmaya karşı koruma sağlanabilir.

Minimum frekans, deneme süresi ve uyku süresi parametreleriyle uyku fonksiyonu ayarlanabilir; bu sayede yetersiz ışınımda pompanın sürekli çalışması engellenebilir.

Panel ve Pompa Seçimi

Üreticinin güncel kılavuzu, güneş paneli gücünün pompa gücünün 1,5 katı olmasını ve sürücü gücünün pompa gücünden bir üst seviyede seçilmesini önerir. 380 V pompalar için panel Vmp değeri olarak 530 V önerilir.

Pompa ile sürücü arasındaki mesafe 100 m’den fazlaysa çıkış reaktörü veya bir üst güç seviyesinde sürücü kullanılmalıdır.

Bağlantı ve Çalışma Koşulları

PV panel çıkışı sürücünün + ve − terminallerine bağlanır; kutuplar ters bağlanmamalıdır. R, S, T terminalleri alternatif olarak trifaze AC şebekeye bağlanabilir. U, V, W terminalleri AC pompa motoruna gider.

Sürücü hava soğutmalıdır; çalışma sıcaklığı −10…+50 °C’dir ve 40 °C üzerinde güç düşürme uygulanır. Koruma sınıfı IP20/IP21, kurulum yüksekliği 1000 m’ye kadardır.

Öne Çıkan Özellikler

• MPPT: %99’un üzerinde MPPT verimi ile güneş panellerinden azami enerji.
• Geniş DC aralığı: 350–800 VDC; önerilen çalışma noktası 530 V (Vmpp).
• Pompa koruması: Kuru çalışma koruması, depo dolu girişi ve seviye probu desteği.
• Uyku fonksiyonu: Minimum frekans ve uyku süresi ayarlarıyla düşük ışınımda pompa kontrolü.

Kullanım Alanları

• Güneş enerjisiyle çalışan su pompalama sistemleri
• Kuyudan depoya su basma uygulamaları (seviye probu ve şamandıra girişleriyle)
• Şebekeden bağımsız veya şebeke destekli pompa kurulumları (AC bağlantı seçeneğiyle)

Teknik Özellikler

Özellik	VEIKONG VFD500-PV 2,2 kW (380–480 V)
Ürün tipi	Solar pompa sürücüsü (MPPT'li)
Seri	VEIKONG VFD500-PV
Uyumlu su pompası	2,2 kW
Maksimum DC giriş akımı	12 A
Nominal çıkış akımı	5,6 A
Maksimum DC giriş gerilimi (VOC)	800 V
DC gerilim aralığı	350–800 VDC
Önerilen DC giriş gerilimi (Vmpp)	450–600 V
Önerilen çalışma gerilimi	530 V (Vmpp)
MPPT verimi	>%99
Nominal çıkış gerilimi	3 faz, 380–480 VAC
Çıkış frekansı	50/60 Hz (maks. 600 Hz)
Cihaz maksimum verimi	%99
Aşırı yük kapasitesi	Nominal çıkış akımının %150'si, 1 dakika
Soğutma	Hava soğutma
Koruma sınıfı	IP20 / IP21
Çalışma sıcaklığı	−10…+50 °C (40 °C üzerinde güç düşürme)
Kurulum yüksekliği	1000 m'ye kadar; üzerinde her 100 m için %1 düşürme
Standart	CE / RoHS

Sıkça Sorulan Sorular

VFD500-PV 2,2 kW hangi DC gerilim aralığında çalışır?

380–480 V sınıfı için DC gerilim aralığı 350–800 VDC’dir; maksimum DC giriş gerilimi (VOC) 800 V’tur. Önerilen çalışma gerilimi 530 V (Vmpp) olarak verilir.

Panel gücü pompa gücüne göre nasıl seçilmeli?

Üreticinin güncel kılavuzu panel gücünün pompa gücünün 1,5 katı olmasını önerir. Panel dizisinin toplam VOC değeri sürücünün maksimum DC geriliminin altında kalmalıdır.

Pompa kuru çalışmaya karşı korunabilir mi?

Evet. Kılavuz, kuru çalışma koruması parametrelerini (P24.12–P24.14) ve kuyuda seviye probu ile koruma çözümünü tanımlar.
