VEICHI SD710 Serisi Genel Amaçlı Servo Sürücü

Açıklama

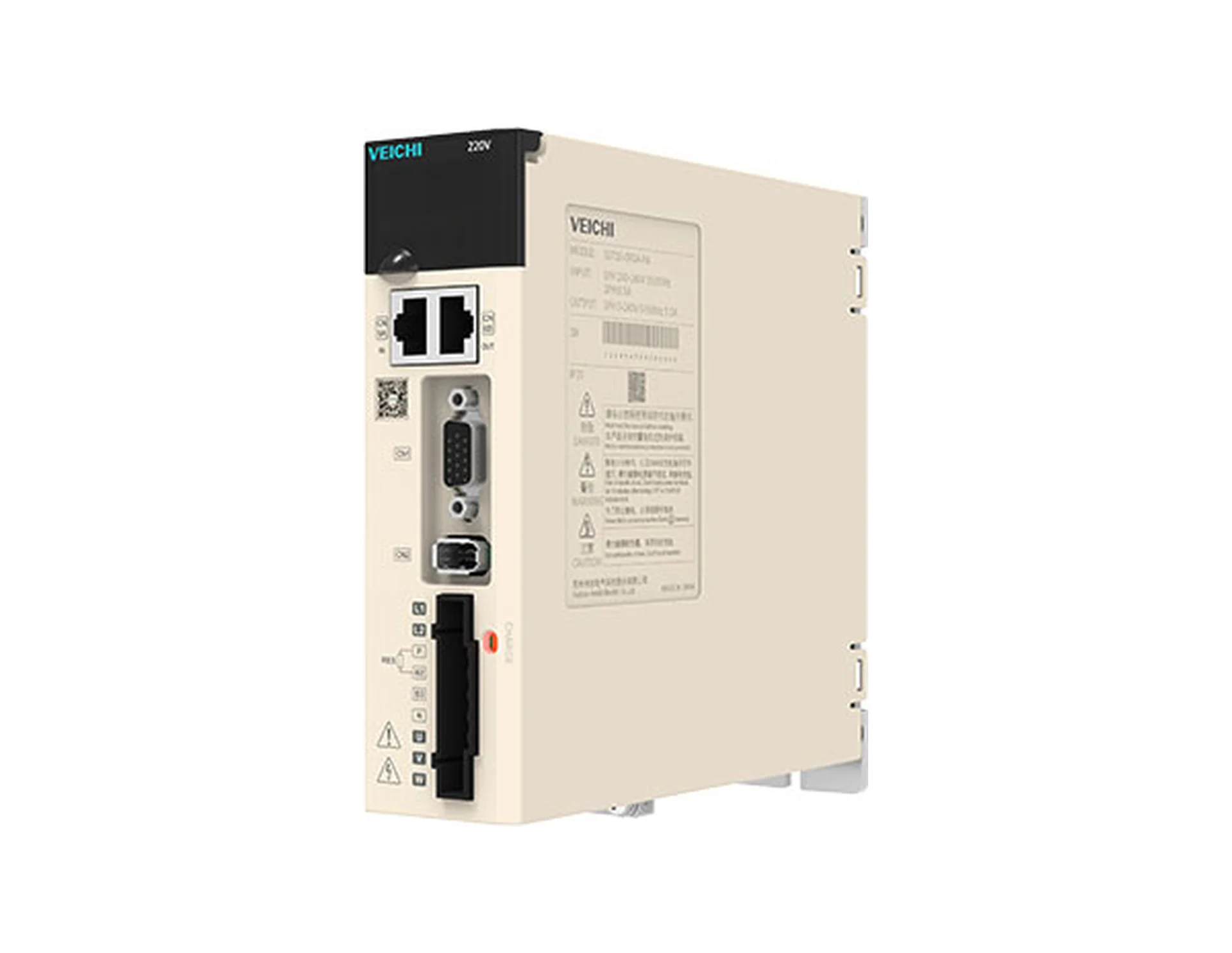

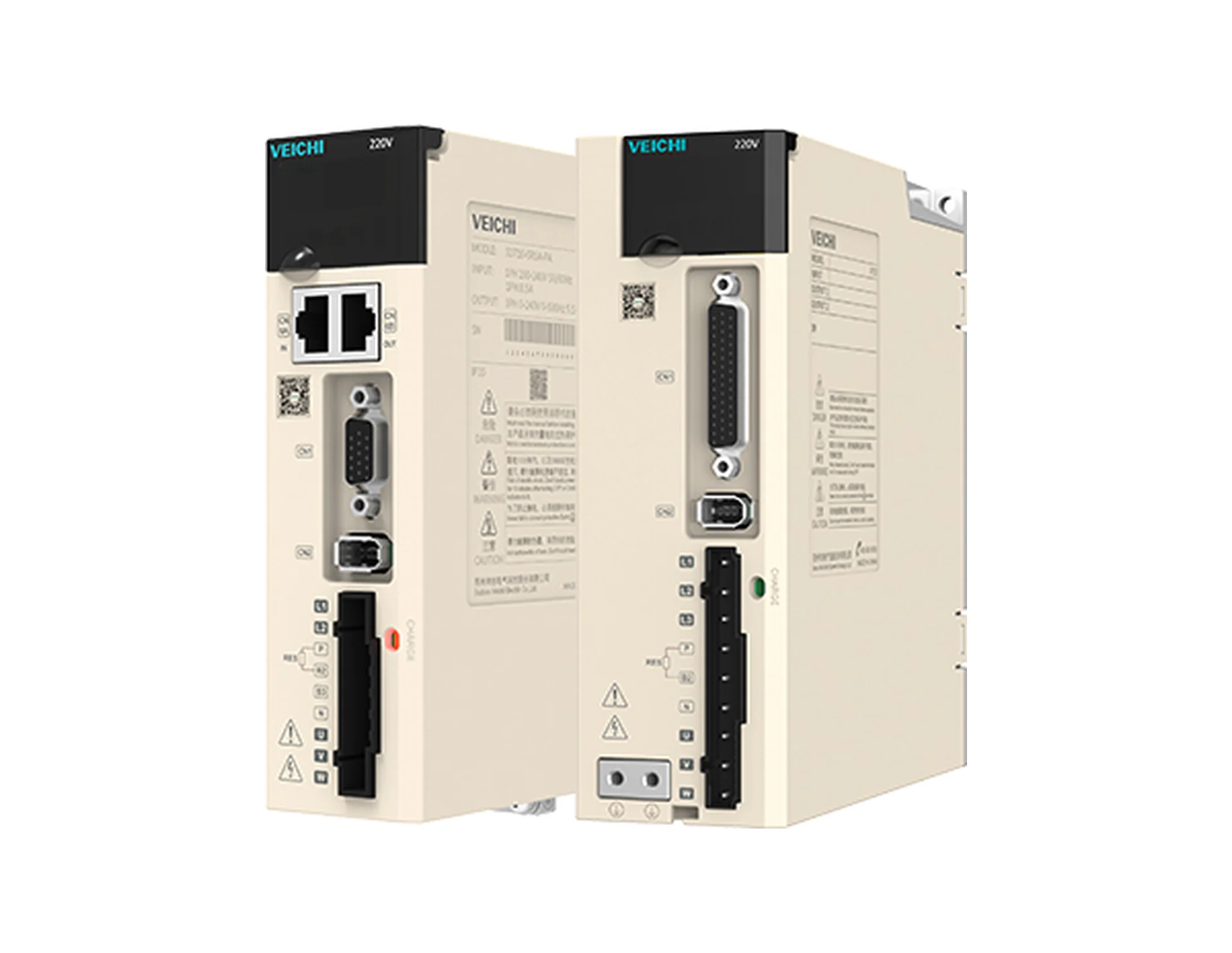

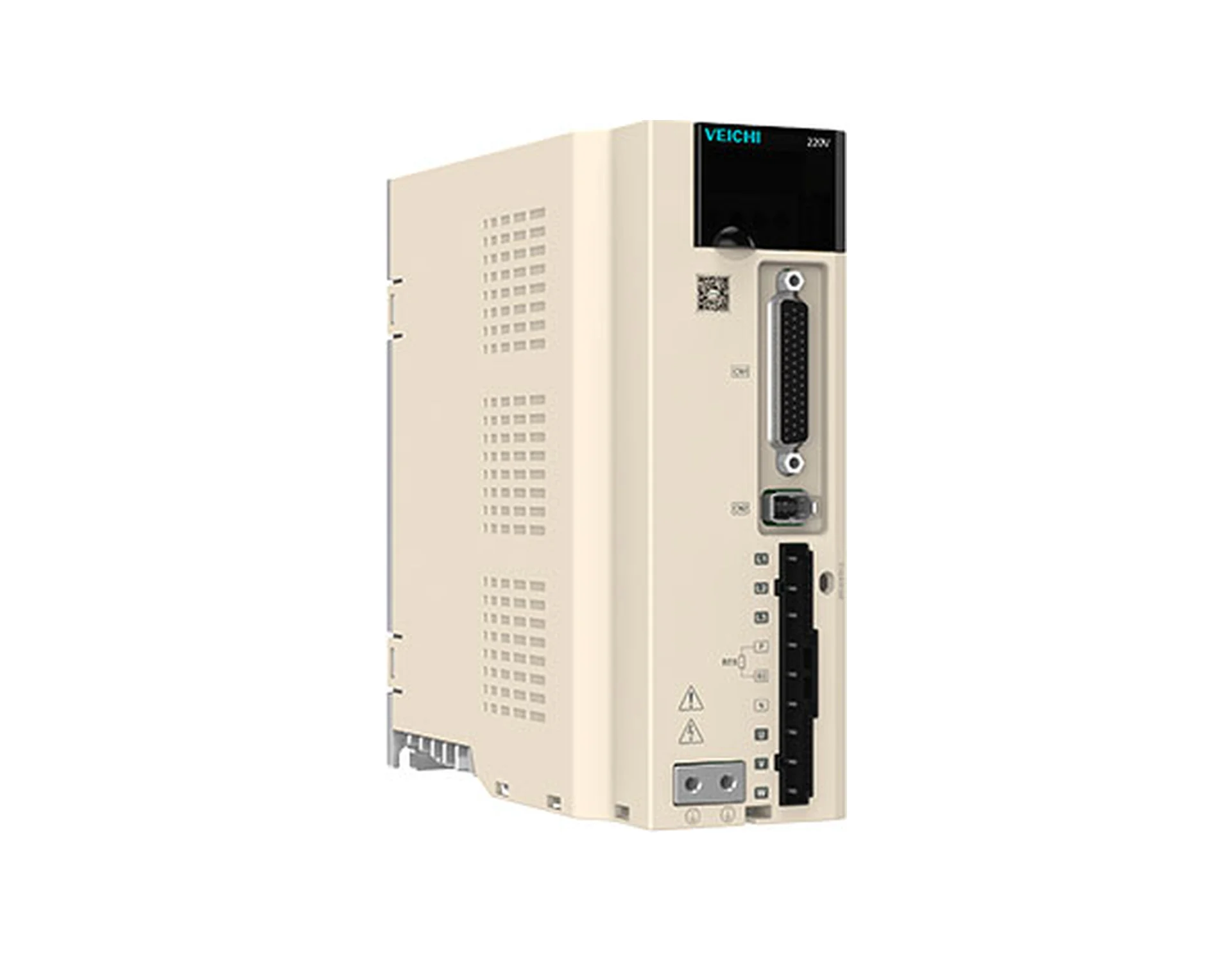

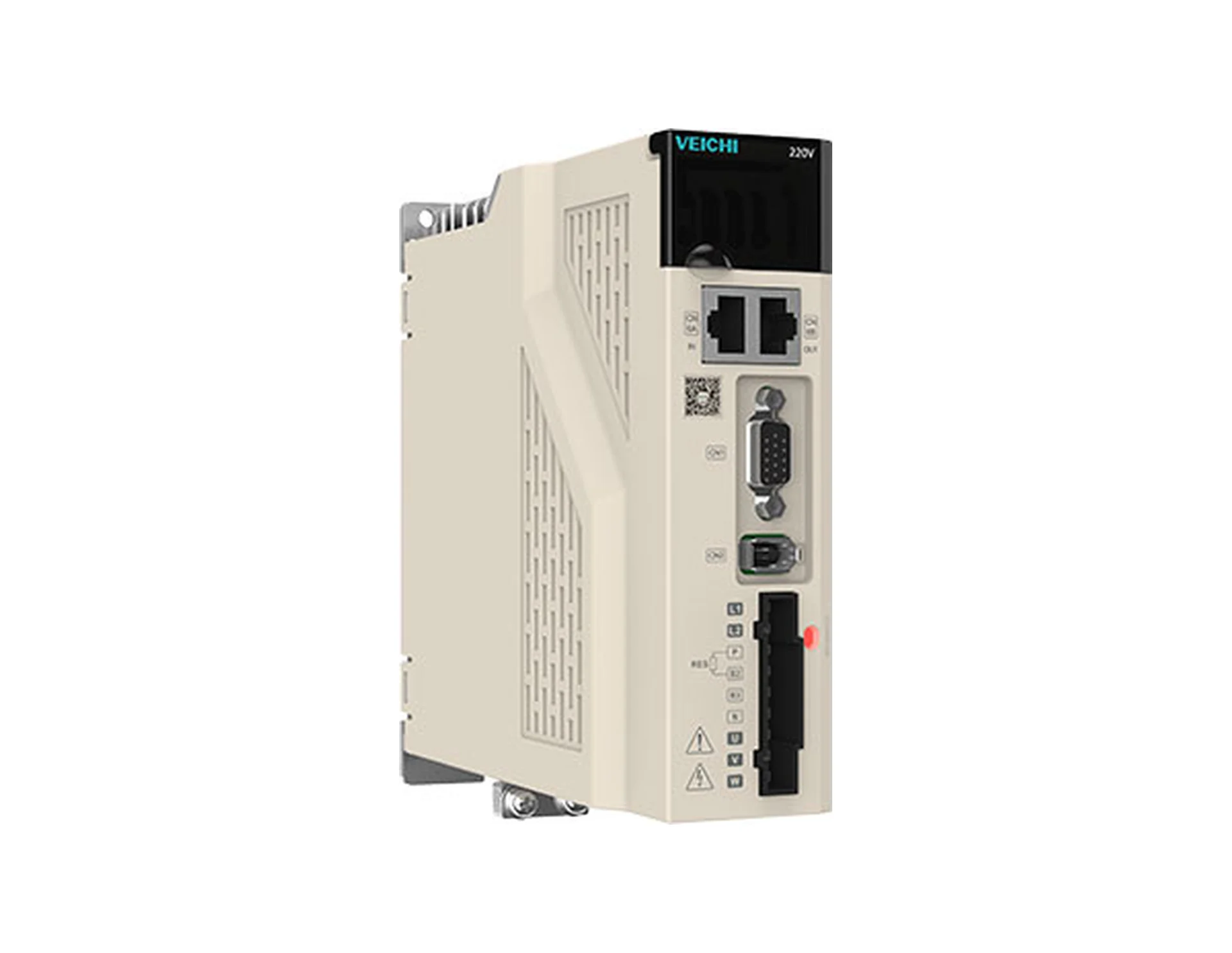

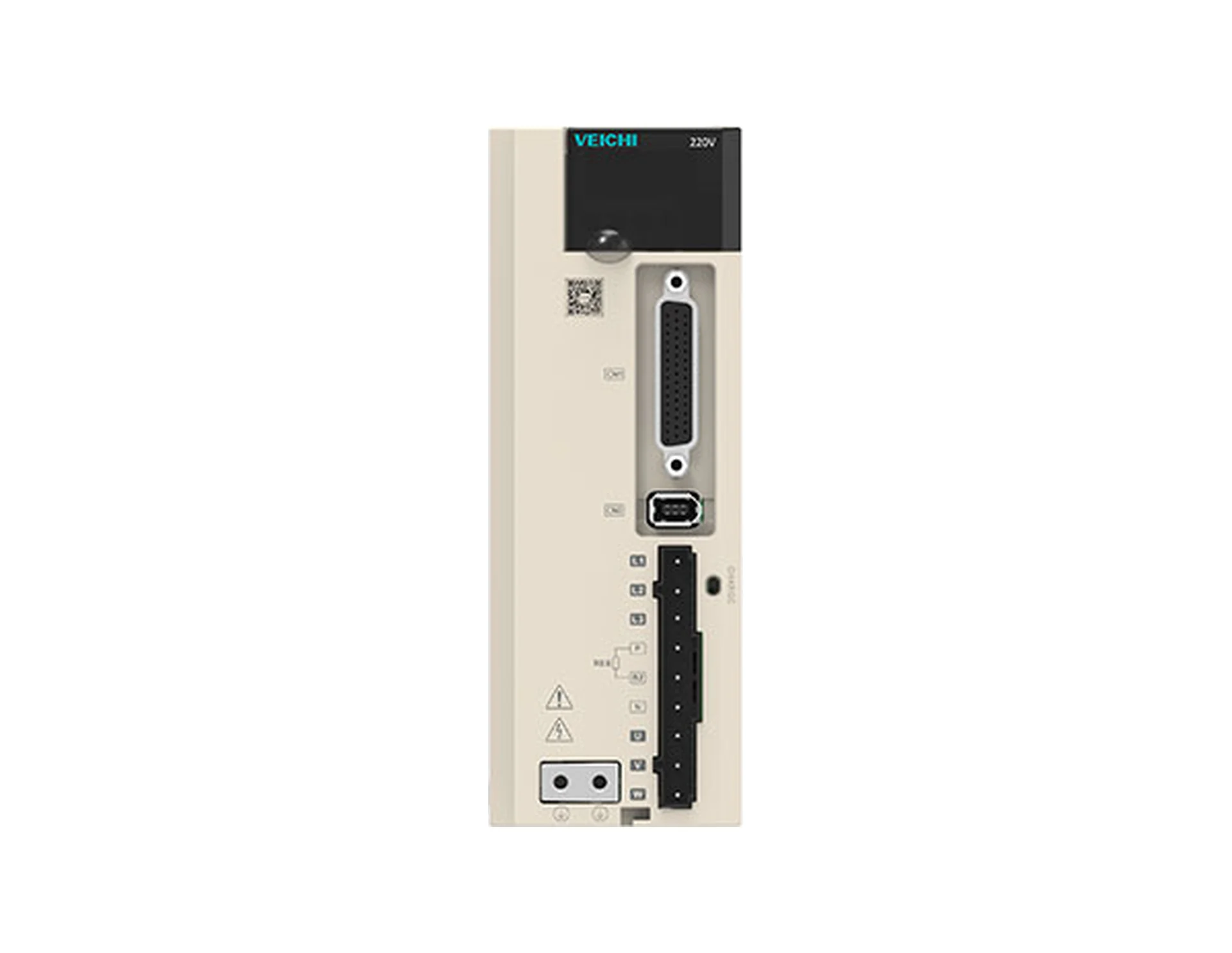

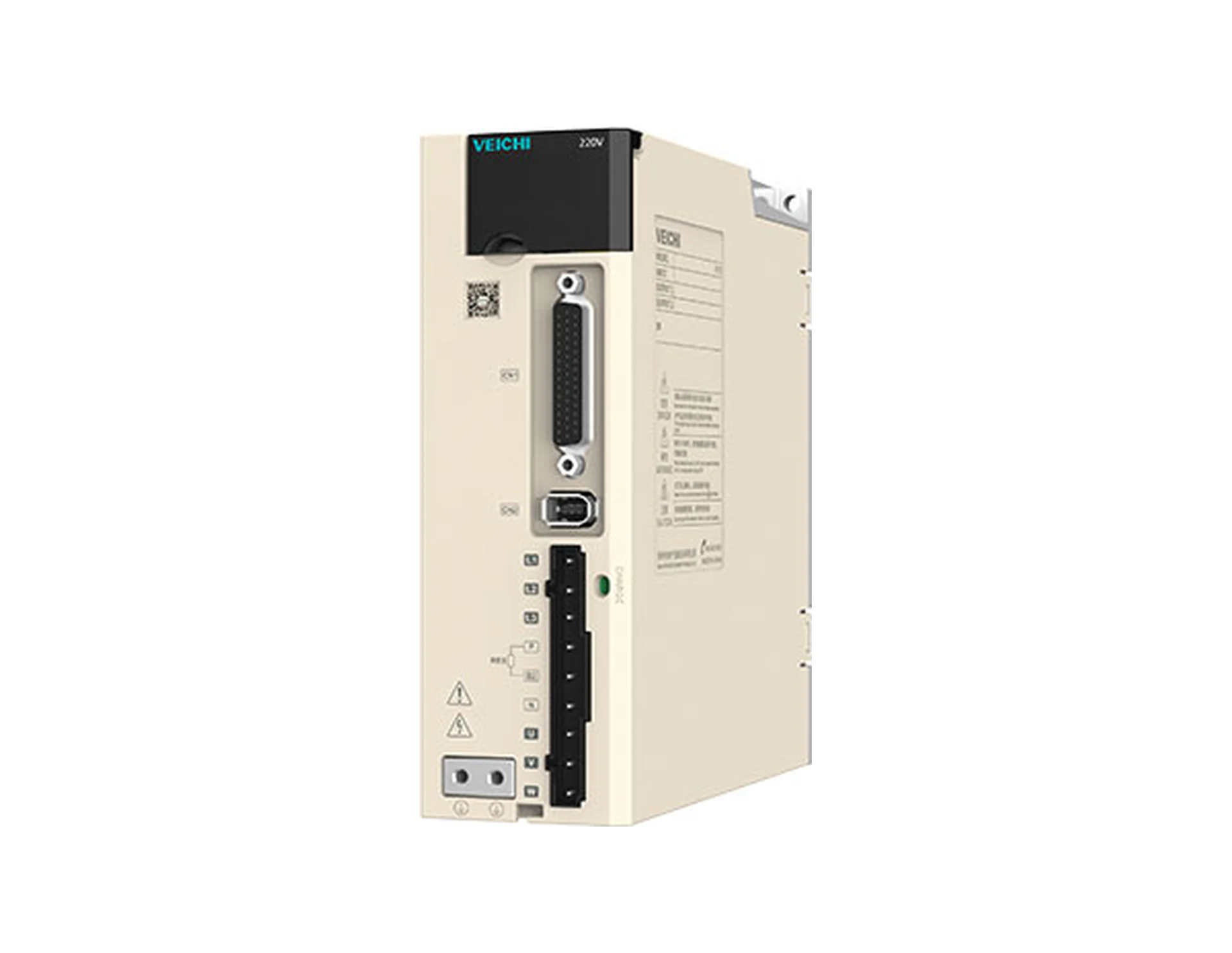

VEICHI SD710 Serisi Genel Amaçlı Servo Sürücü

VEICHI SD710, performansı korurken küçük gövdeyi hedefleyen genel amaçlı servo sürücü serisidir. Üretici seriyi 3C, lityum batarya, ahşap işleme, paketleme, manipülatör, lojistik, gıda ve tekstil gibi otomasyon ekipmanlarında kullanıma uygun olarak tanımlar.

SD710, V7E servo motor serisiyle birlikte çalışacak şekilde tasarlanmıştır. Bu sayfa seri ortak özelliklerini anlatır; model bazlı bilgi için bize danışabilirsiniz.

Otomatik Ayar ve Yazılım Desteği

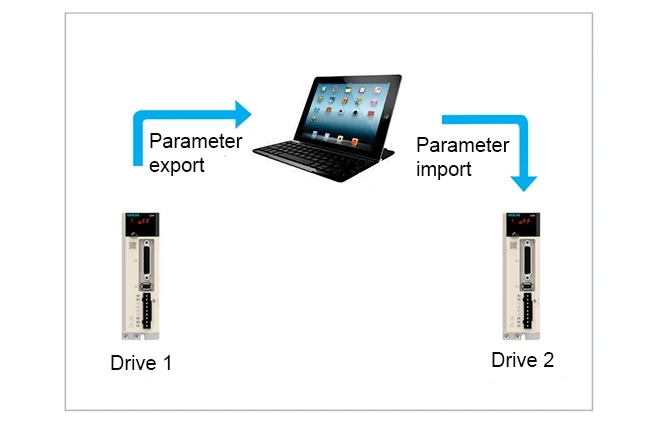

Sürücü, mekanik yapıya göre çevrim parametrelerini otomatik ayarlar. Bilgisayar yazılımı sürücü parametrelerinin kopyalanmasını sağlar; aynı model sürücülerde parametre ayarı tek tek yapılmaz.

17 / 23 Bit Mutlak Enkoder

Seri 17 bit ve 23 bit mutlak enkoderlerle uyumludur. Mutlak enkoderde konum, enerji kesildiğinde de korunur; farklı çözünürlükler uygulamaya göre seçim imkânı verir.

Haberleşme Seçenekleri

Sürücüde RS485 standarttır ve bilgisayar bağlantısı için USB portu bulunur. CANopen ve EtherCAT haberleşmesi isteğe bağlıdır. Hangi sürücü tipinde hangi haberleşmenin bulunduğunu sipariş öncesi bizimle doğrulayabilirsiniz.

Frekans Tepkisi ve Küçük Gövde

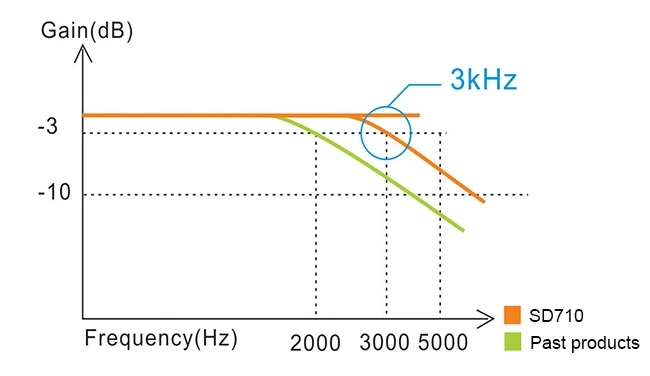

Katalog grafiği, SD710’un önceki ürüne göre kazancı daha geniş frekans aralığında koruduğunu ve 3 kHz noktasından geçtiğini gösterir. Üretici ayrıca 5R5 boyutunda gövde hacminin yaklaşık %30 küçüldüğünü belirtir.

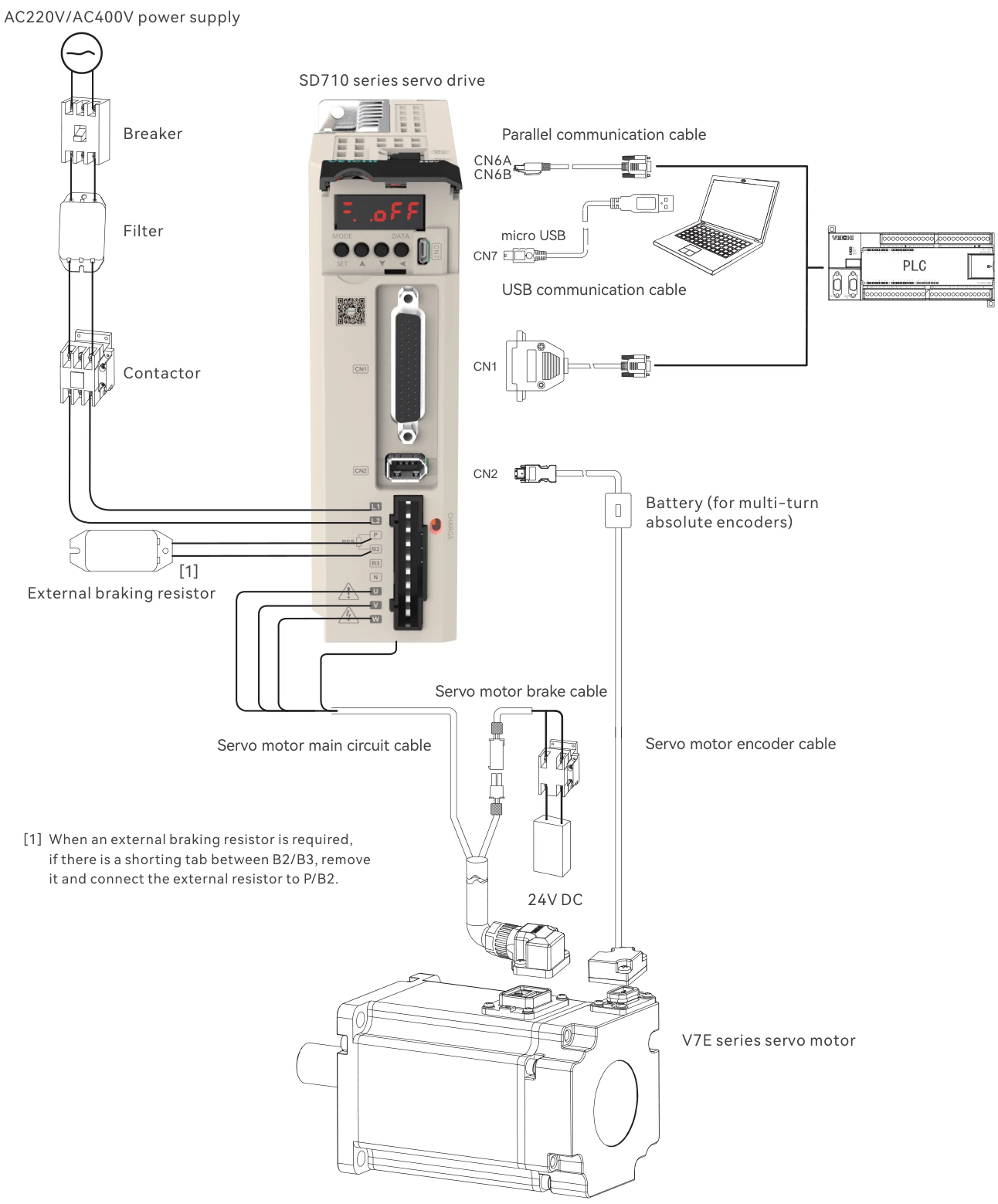

Sistem Yapısı ve Kablolama

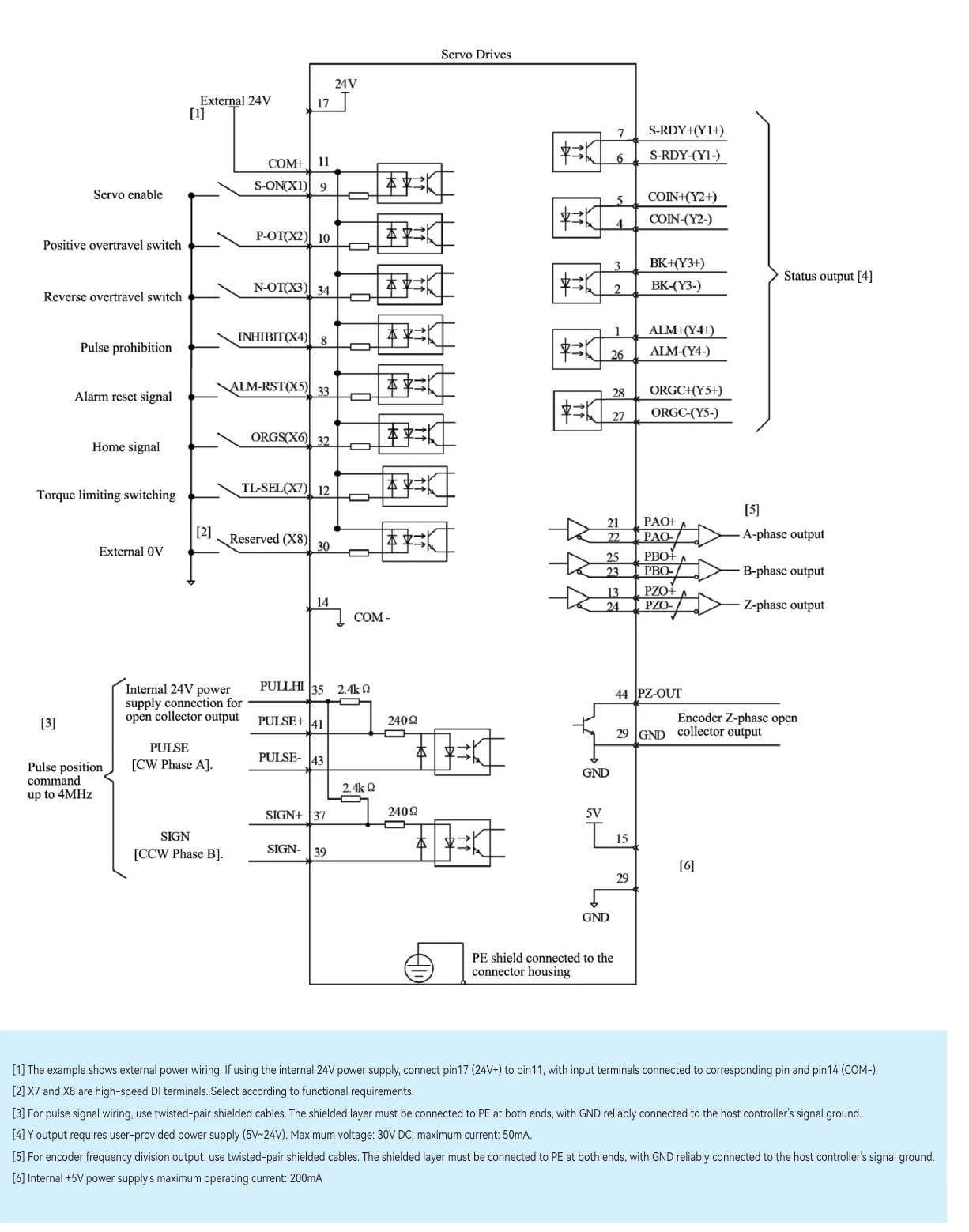

Aşağıdaki katalog şemaları SD710’un şebeke, filtre, kontaktör, fren direnci, V7E motor ve enkoder ile bağlantısını ve konum kontrol modunda kablolamayı gösterir.

Güç Sınıfı Özeti

Katalogda seri iki gerilim sınıfında listelenir.

Gerilim sınıfı	Giriş	Nominal çıkış akımı
220 V	Tek faz / üç faz	1,8 – 9,5 A
400 V	Üç faz	3,8 A

Model bazlı akım ve motor eşleşmesi için bizimle iletişime geçebilirsiniz.

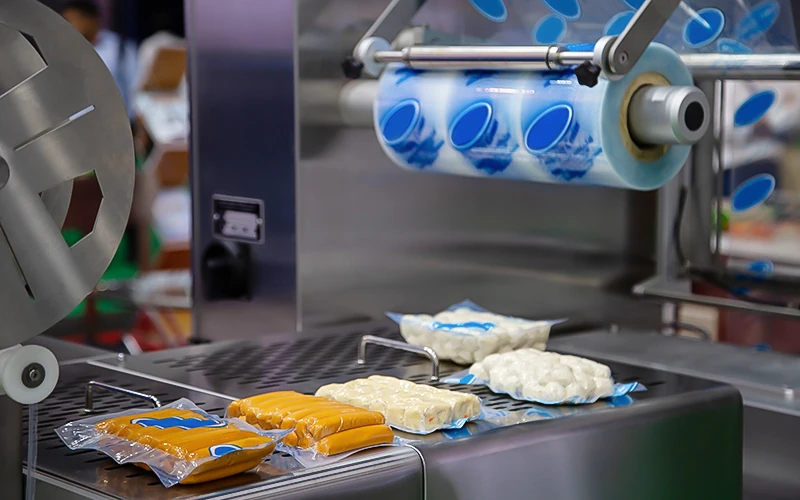

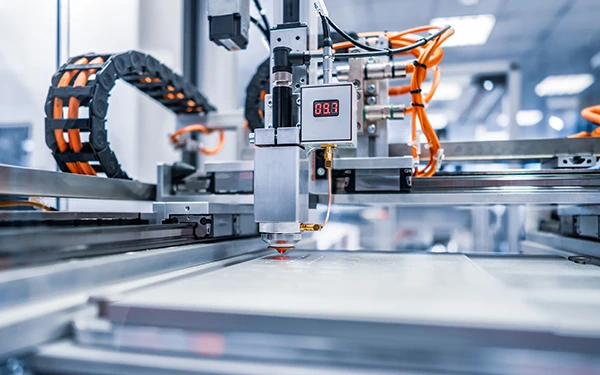

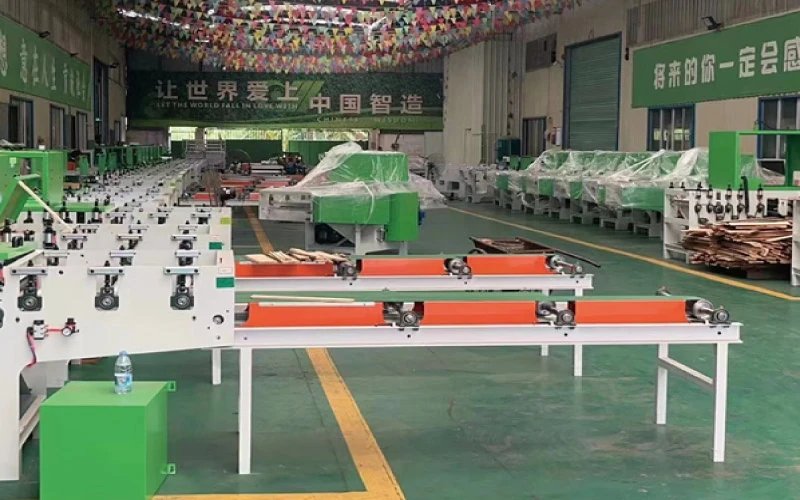

Uygulama Örnekleri

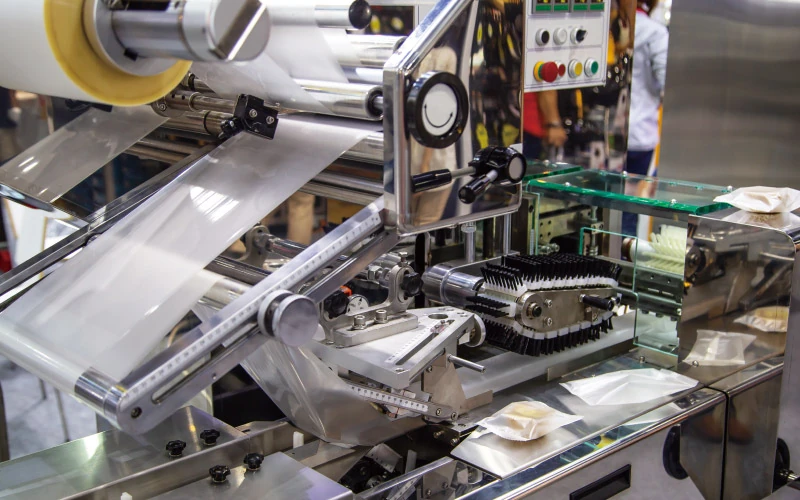

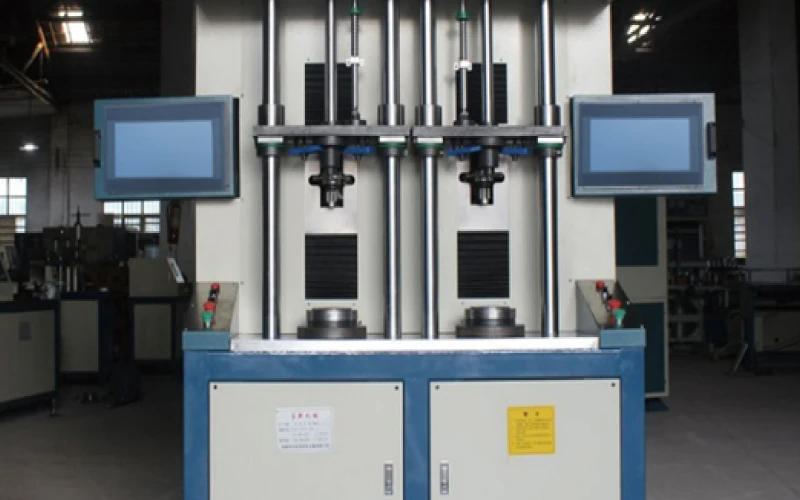

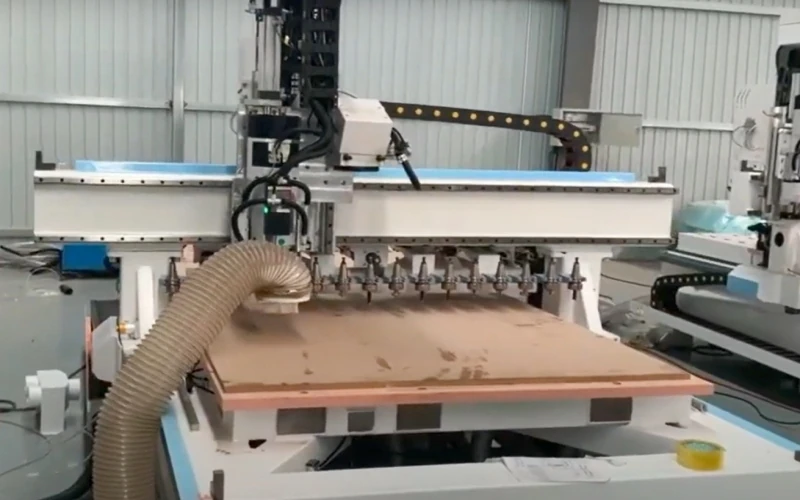

Aşağıda üreticinin SD710 ve benzeri servo sistemler için yayınladığı örnek uygulamalar yer alır.

Öne Çıkan Özellikler

• Genel amaçlı: 220 V ve 400 V sınıfları, konum / hız / tork uygulamaları.
• Parametre kopyalama: Aynı model sürücüler arasında tek tıkla aktarım.
• Mutlak enkoder: 17 bit ve 23 bit mutlak enkoder uyumu.
• Esnek haberleşme: RS485 standart, CANopen ve EtherCAT isteğe bağlı.
• Kompakt gövde: 5R5 boyutunda yaklaşık %30 daha küçük hacim.

Kullanım Alanları

• 3C ve elektronik üretim ekipmanları
• Lityum batarya üretim hatları
• Ahşap işleme tezgâhları
• Paketleme ve gıda makineleri
• Manipülatör ve lojistik ekipmanları
• Tekstil makineleri

Teknik Özellikler

Özellik	VEICHI SD710 Serisi
Ürün tipi	AC servo sürücü (SD710 serisi)
Giriş gerilimi sınıfları	220 V AC (tek faz / üç faz) ve 400 V AC (üç faz)
Nominal çıkış akımı	220 V sınıfı: 1,8 – 9,5 A; 400 V sınıfı: 3,8 A
Eşlenen motor serisi	V7E
Enkoder	17 bit / 23 bit mutlak enkoder
Hız kontrol aralığı	1:5000
Tork kontrol hassasiyeti	±%1 (tekrarlanabilir)
Yumuşak başlatma süresi	0 – 10 s
Darbe komutu biçimleri	Darbe + yön, CW + CCW, A/B faz darbe
Maksimum darbe frekansı	Diferansiyel girişte 4 Mpps, açık kollektörde 200 kpps
Haberleşme	RS485 (standart), CANopen ve EtherCAT (isteğe bağlı), USB 12 Mbps
Ekran ve tuşlar	5 haneli 8 segment LED, 4 tuş
Rejenerasyon	Dahili / harici fren direnci
Çalışma sıcaklığı	0 … 55 °C (55–60 °C arasında değerler düşürülür)
Depolama sıcaklığı	-20 … 65 °C
Rakım	1000 m'ye kadar (1000–2000 m arasında değerler düşürülür)
Koruma sınıfı	IP20

Sıkça Sorulan Sorular

SD710 hangi motor serisiyle kullanılır?

Üretici SD710’un V7E servo motor serisiyle uyumlu olduğunu belirtir. Motor ve kablo seçimi için bize danışabilirsiniz.

Hangi gerilim sınıfları var?

Katalogda 220 V AC ve 400 V AC sınıfları listelenir; girişin tek faz mı üç faz mı olduğu modele göre değişir.

Hangi haberleşme seçenekleri sunulur?

RS485 standarttır; CANopen ve EtherCAT isteğe bağlıdır; bilgisayar bağlantısı için USB portu bulunur.

Hangi mutlak enkoderlerle çalışır?

17 bit ve 23 bit mutlak enkoderlerle uyumludur.
