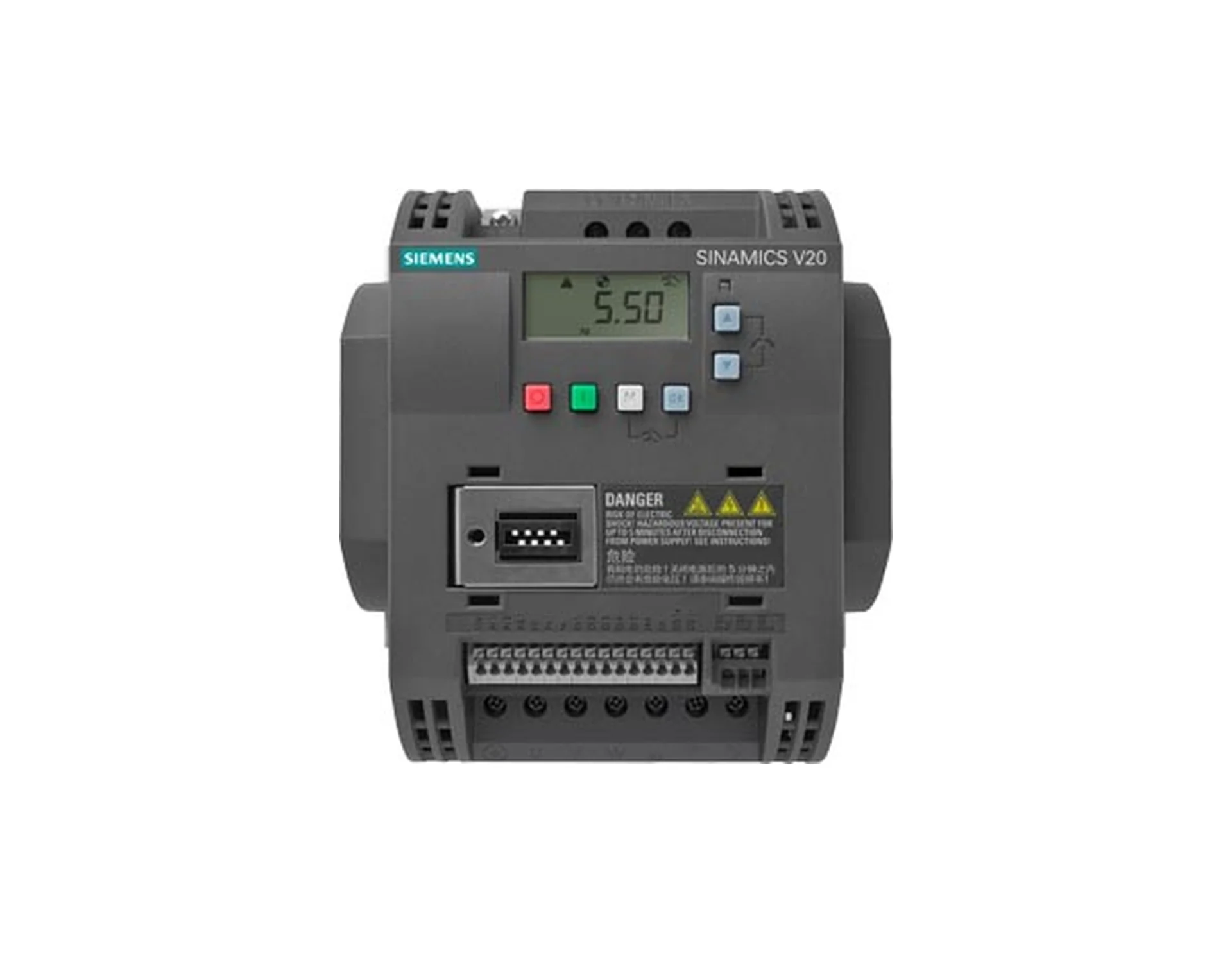

Siemens SINAMICS V20 15 kW Trifaze AC Motor Sürücü

Açıklama

Siemens SINAMICS V20 15 kW Trifaze AC Motor Sürücü

SINAMICS V20, Siemens’in temel hız kontrol uygulamaları için geliştirdiği kompakt AC sürücü serisidir. Bu model, 380–480 V trifaze besleme için tasarlanmış 15 kW (20 HP) güç sınıfında bir sürücüdür.

Sürücü 31 A nominal çıkış akımı verir ve motor hızını 0–550 Hz aralığında kontrol eder.

380–480 V Trifaze Besleme

Model, 380–480 V şebeke geriliminde −%15 / +%10 toleransla ve 47–63 Hz şebeke frekansında çalışır. Geniş gerilim aralığı, şebeke geriliminin dalgalandığı sahalarda daha kararlı işletme sağlar.

Seride bulunan Keep Running modu, kararsız şebeke koşullarında sürücünün çalışmayı sürdürmesine yönelik otomatik uyarlama sunar.

Aşırı Yük Kapasitesi

Sürücü 31 A nominal çıkış akımının %150’si ile 60 saniye (yüksek aşırı yük) veya %110’u ile 60 saniye (düşük aşırı yük) çalışabilir; çevrim süresi 300 saniyedir. Kalkışta kısa süreli yüksek akım çeken yüklerde bu kapasite önemlidir.

Dahili Fren Kıyıcı ile Dinamik Frenleme

Bu modelde dahili fren kıyıcı bulunur. Harici bir fren direnci bağlanarak motorun frenleme sırasında ürettiği rejeneratif enerji ısıya dönüştürülür; böylece hızlı yavaşlama ve duruş gereken uygulamalarda daha iyi frenleme performansı elde edilir.

Siemens kullanım kılavuzuna göre D ve E gövdeli 400 V sürücülerde fren direnci en az 27 Ω olmalıdır; direncin güç kapasitesi uygulamaya göre seçilmeli ve termik koruma devresi kullanılmalıdır.

FSD Gövde ve Montaj

Model FSD gövde boyutundadır: 240 × 206,5 × 172,5 mm ölçülerinde ve 3,9 kg ağırlığındadır. Harici fan ile soğutulur ve panodan geçmeli (push-through), duvar ve yan yana montaja uygundur.

Panodan geçmeli montajda soğutucu pano dışında kaldığından, pano içindeki ısı yükü azaltılabilir.

Koruma sınıfı IP20’dir; çalışma sıcaklığı −10…+60 °C aralığındadır ve 40 °C ve üzerindeki ortamlarda güç düşürme uygulanmalıdır.

Kontrol Girişleri ve Haberleşme

Sürücüde 4 dijital giriş, 2 analog giriş, 1 analog çıkış, 1 röle (değiştirme kontaklı) ve 1 transistör çıkışı bulunur. Analog girişler gerektiğinde ek dijital giriş olarak da kullanılabilir.

USS ve Modbus RTU haberleşmesi klemensler üzerinden sağlanır; hız referansı ve durum bilgileri bir PLC veya HMI ile paylaşılabilir.

Daha fazla giriş/çıkış gerektiğinde, firmware V3.94 ve üzeri 400 V SINAMICS V20 sürücülerle kullanılan I/O genişletme modülü ile 2 dijital giriş ve 2 röle çıkışı eklenebilir.

Uygulama Fonksiyonları

Seride bulunan motor kademelendirme fonksiyonu, iki sabit hızlı sürücü ekleyerek pompa sistemlerinde debi aralığını genişletir (kaskad). PID kontrolörü, hibernasyon modu ve kayış kopması algılama gibi fonksiyonlar da kullanılabilir.

Öne Çıkan Özellikler

• 15 kW / 31 A: 380–480 V trifaze besleme ile endüstriyel trifaze şebekede çalışma.
• USS ve Modbus RTU: Klemens üzerinden seri haberleşme ile PLC/HMI entegrasyonu.
• Dahili BOP: Ek panel gerekmeden parametre ayarı ve hızlı devreye alma.
• Dahili fren kıyıcı: Harici fren direnciyle dinamik frenleme.
• Panodan geçmeli montaj: Soğutucu pano dışında kalacak şekilde montaj imkânı.

Kullanım Alanları

• Santrifüj pompalar ve motor kademelendirmeli (kaskad) pompa sistemleri
• Kompresörler ve büyük fanlar
• Kovalı ve zincirli konveyörler
• Değirmen, kırıcı ve santrifüj gibi proses tahrikleri

Teknik Özellikler

Özellik	SINAMICS V20 15 kW (3 faz giriş)
Ürün tipi	AC motor sürücü (frekans invertörü)
Seri	SINAMICS V20
Operatör paneli	Dahili BOP (Basic Operator Panel)
Giriş	Trifaze (3 faz AC)
Şebeke gerilimi	380…480 V (−15% / +10%)
Şebeke frekansı	47…63 Hz
Çıkış	Trifaze (3 faz AC)
Nominal güç	15 kW (20 HP)
Nominal çıkış akımı	31 A
Aşırı yük kapasitesi	Nominal çıkış akımının %150'si, 60 s (yüksek aşırı yük), %110'u, 60 s (düşük aşırı yük); çevrim süresi 300 s
Çıkış frekansı	0…550 Hz
Haberleşme	USS, Modbus RTU
Dijital giriş	4
Dijital çıkış	1 röle (değiştirme kontaklı) + 1 transistör
Analog giriş	2 (ek dijital giriş olarak da kullanılabilir)
Analog çıkış	1
Dahili EMC filtresi	Yok (filtresiz)
Dahili fren kıyıcı	Var
Verim (η)	0,98
Verimlilik sınıfı (IEC 61800-9-2)	IE2
Koruma sınıfı	IP20 / UL açık tip
Soğutma	Harici fan ile
Çalışma sıcaklığı	−10…60 °C (40 °C ve üzerinde güç düşürme uygulanır)
Depolama sıcaklığı	−40…70 °C
Bağıl nem (çalışma)	Maks. %95
Kurulum yüksekliği	1000 m
Maks. motor kablo uzunluğu	25 m ekranlı / 50 m ekransız
Montaj	Panodan geçmeli (push-through) montaj, duvar montajı, yan yana montaj
Gövde boyutu	FSD
Boyutlar (G × Y × D)	240 × 206,5 × 172,5 mm
Net ağırlık	3,9 kg
Kontrol yöntemleri	V/f, V²/f, FCC, çok noktalı V/f (seri geneli)
Uygunluk	CE, cULus, RCM (C-Tick), KC

Sıkça Sorulan Sorular

Bu sürücüye fren direnci bağlanabilir mi?

Evet. Modelde dahili fren kıyıcı bulunur; uygun güçte harici bir fren direnci doğrudan bağlanabilir. Siemens, D ve E gövdeli 400 V sürücüler için en düşük direnç değerini 27 Ω olarak belirtir.

Motor kablosu en fazla ne kadar uzunlukta olabilir?

Siemens veri sayfasına göre bu model için en fazla 25 m ekranlı veya 50 m ekransız motor kablosu kullanılabilir.
