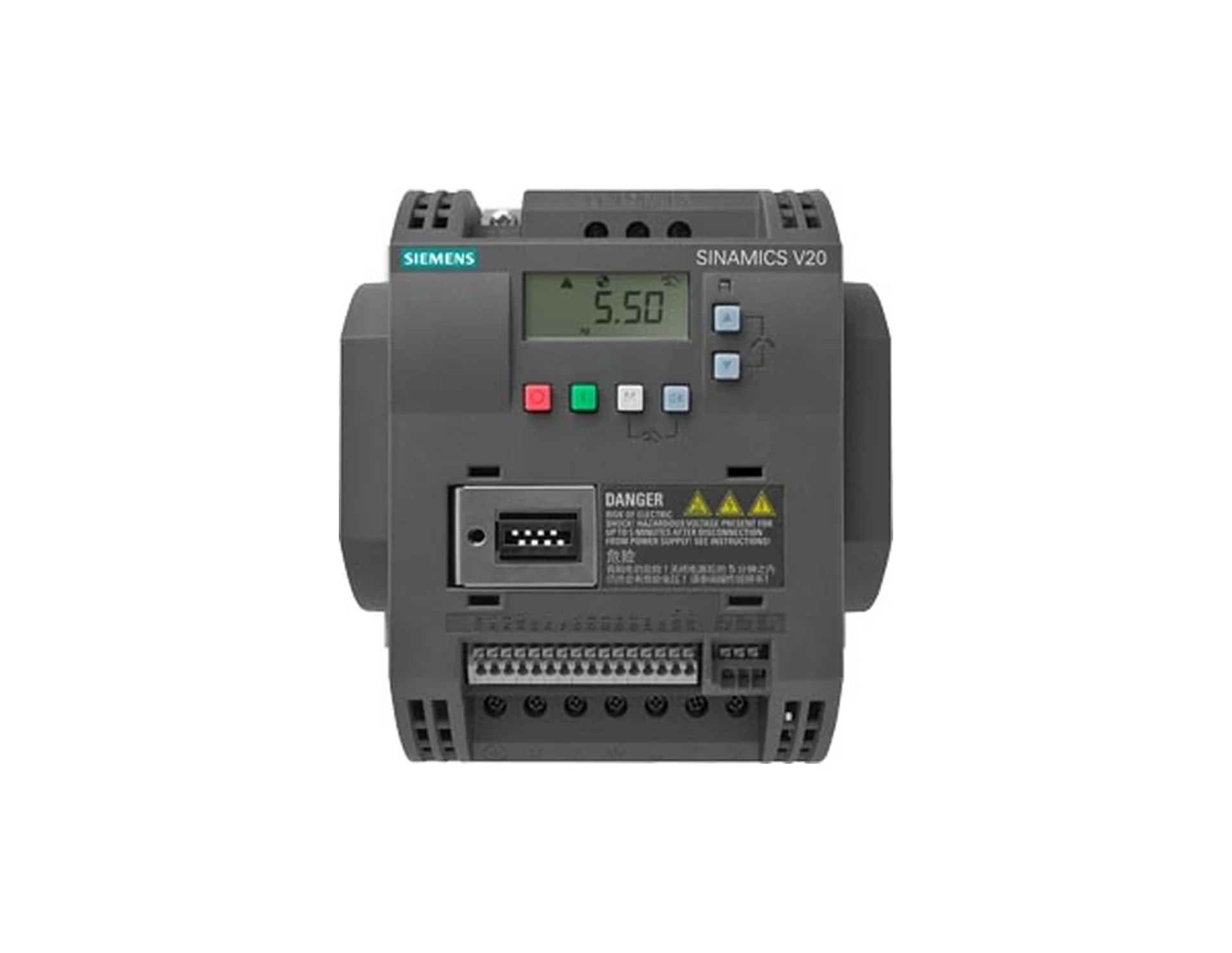

Siemens SINAMICS V20 0,75 kW Trifaze AC Motor Sürücü

Açıklama

Siemens SINAMICS V20 0,75 kW Trifaze AC Motor Sürücü

SINAMICS V20, Siemens’in temel hız kontrol uygulamaları için geliştirdiği kompakt AC sürücü serisidir. Bu model, 380–480 V trifaze besleme için tasarlanmış 0,75 kW (1 HP) güç sınıfında bir sürücüdür.

Sürücü 2,2 A nominal çıkış akımı verir ve motor hızını 0–550 Hz aralığında kontrol eder.

380–480 V Trifaze Besleme

Model, 380–480 V şebeke geriliminde −%15 / +%10 toleransla ve 47–63 Hz şebeke frekansında çalışır. Geniş gerilim aralığı, şebeke geriliminin dalgalandığı sahalarda daha kararlı işletme sağlar.

Seride bulunan Keep Running modu, kararsız şebeke koşullarında sürücünün çalışmayı sürdürmesine yönelik otomatik uyarlama sunar.

Aşırı Yük Kapasitesi

Sürücü 2,2 A nominal çıkış akımının %150’si ile 60 saniye (yüksek aşırı yük) veya %110’u ile 60 saniye (düşük aşırı yük) çalışabilir; çevrim süresi 300 saniyedir. Kalkışta kısa süreli yüksek akım çeken yüklerde bu kapasite önemlidir.

Frenleme Seçenekleri

Siemens veri sayfasına göre bu modelde dahili fren kıyıcı bulunmaz. Daha kısa duruş süreleri için sürücünün DC frenleme fonksiyonu kullanılabilir.

Dinamik frenleme gereken uygulamalarda, AA–C gövdeler için sunulan opsiyonel Siemens dinamik fren modülü ve harici fren direnci ile rejeneratif enerji ısıya dönüştürülebilir.

Fansız FSA Gövde

Model, fan içermeyen ve doğal konveksiyonla soğutulan FSA gövdeye sahiptir. Ölçüleri 90 × 150 × 145,5 mm, ağırlığı 0,9 kg’dır.

Duvar montajına ve yan yana montaja uygundur; koruma sınıfı IP20 olduğundan pano içine yerleştirilmelidir.

Kontrol Girişleri ve Haberleşme

Sürücüde 4 dijital giriş, 2 analog giriş, 1 analog çıkış, 1 röle (değiştirme kontaklı) ve 1 transistör çıkışı bulunur. Analog girişler gerektiğinde ek dijital giriş olarak da kullanılabilir.

USS ve Modbus RTU haberleşmesi klemensler üzerinden sağlanır; hız referansı ve durum bilgileri bir PLC veya HMI ile paylaşılabilir.

Daha fazla giriş/çıkış gerektiğinde, firmware V3.94 ve üzeri 400 V SINAMICS V20 sürücülerle kullanılan I/O genişletme modülü ile 2 dijital giriş ve 2 röle çıkışı eklenebilir.

Uygulama Fonksiyonları

Seride bulunan ECO modu V/f ve V²/f kontrolde akıyı otomatik olarak azaltır; fan ve pompa uygulamalarında enerji tüketimini düşürmeye yöneliktir. Bağlantı ve uygulama makroları devreye almayı kısaltır.

Öne Çıkan Özellikler

• 0,75 kW / 2,2 A: 380–480 V trifaze besleme ile endüstriyel trifaze şebekede çalışma.
• USS ve Modbus RTU: Klemens üzerinden seri haberleşme ile PLC/HMI entegrasyonu.
• Dahili BOP: Ek panel gerekmeden parametre ayarı ve hızlı devreye alma.
• Fansız soğutma: Doğal konveksiyonla soğutulan kompakt gövde.

Kullanım Alanları

• Radyal ve aksiyel fanlar, havalandırma uygulamaları
• Santrifüj pompalar
• Bant, rulolu ve zincirli konveyörler
• Karıştırıcı ve benzeri tekil makine tahrikleri
• PLC veya HMI ile Modbus RTU/USS üzerinden haberleşen basit otomasyon sistemleri

Teknik Özellikler

Özellik	SINAMICS V20 0,75 kW (3 faz giriş)
Ürün tipi	AC motor sürücü (frekans invertörü)
Seri	SINAMICS V20
Operatör paneli	Dahili BOP (Basic Operator Panel)
Giriş	Trifaze (3 faz AC)
Şebeke gerilimi	380…480 V (−15% / +10%)
Şebeke frekansı	47…63 Hz
Çıkış	Trifaze (3 faz AC)
Nominal güç	0,75 kW (1 HP)
Nominal çıkış akımı	2,2 A
Aşırı yük kapasitesi	Nominal çıkış akımının %150'si, 60 s (yüksek aşırı yük), %110'u, 60 s (düşük aşırı yük); çevrim süresi 300 s
Çıkış frekansı	0…550 Hz
Haberleşme	USS, Modbus RTU
Dijital giriş	4
Dijital çıkış	1 röle (değiştirme kontaklı) + 1 transistör
Analog giriş	2 (ek dijital giriş olarak da kullanılabilir)
Analog çıkış	1
Dahili EMC filtresi	Yok (filtresiz)
Dahili fren kıyıcı	Yok
Verim (η)	0,98
Verimlilik sınıfı (IEC 61800-9-2)	IE2
Koruma sınıfı	IP20 / UL açık tip
Soğutma	Doğal konveksiyon (fansız)
Çalışma sıcaklığı	−10…60 °C (40 °C ve üzerinde güç düşürme uygulanır)
Depolama sıcaklığı	−40…70 °C
Bağıl nem (çalışma)	Maks. %95
Kurulum yüksekliği	1000 m
Maks. motor kablo uzunluğu	10 m ekranlı / 50 m ekransız
Montaj	Duvar montajı, yan yana montaj
Gövde boyutu	FSA
Boyutlar (G × Y × D)	90 × 150 × 145,5 mm
Net ağırlık	0,9 kg
Kontrol yöntemleri	V/f, V²/f, FCC, çok noktalı V/f (seri geneli)
Uygunluk	CE, cULus, RCM (C-Tick), KC

Sıkça Sorulan Sorular

Bu modelde dahili fren kıyıcı var mı?

Hayır. Siemens veri sayfasına göre bu modelde dahili fren kıyıcı bulunmaz; DC frenleme fonksiyonu kullanılabilir. Dinamik frenleme için AA–C gövdelere yönelik opsiyonel dinamik fren modülü kullanılabilir.

Motor kablosu en fazla ne kadar uzunlukta olabilir?

Siemens veri sayfasına göre bu model için en fazla 10 m ekranlı veya 50 m ekransız motor kablosu kullanılabilir.

Sürücüde soğutma fanı var mı?

Hayır. FSA gövdeli bu model doğal konveksiyonla soğutulur ve fan içermez.
