GMTCNTAçıklama

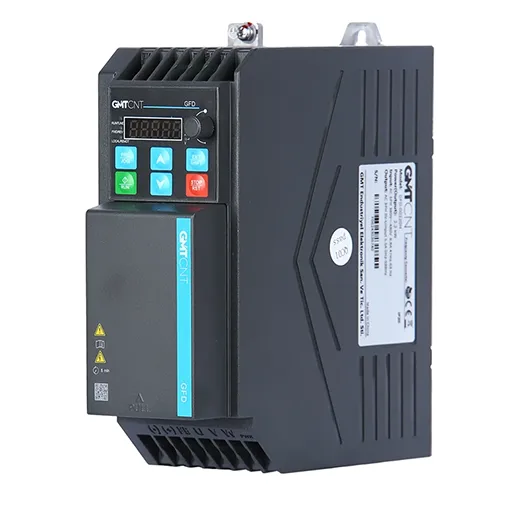

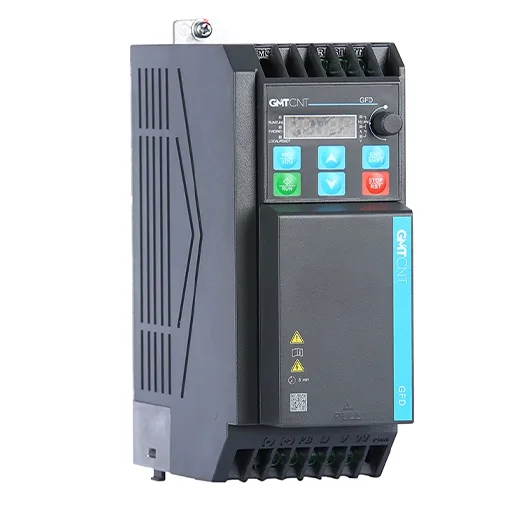

GMTCNT GFD Serisi, AC motorların hız ve çalışma karakteristiklerinin kontrol edilmesi için geliştirilmiş endüstriyel frekans sürücüsü ailesidir.
Seri, 0,75 kW ile 22 kW arasında on farklı güç seçeneği sunar ve 3 faz 380–480 V AC besleme ile çalışır. V/F kontrolün yanı sıra sensörsüz vektör kontrol (SVC) desteği sayesinde uygulamanın motor kontrol gereksinimine göre farklı çalışma modları kullanılabilir.
GFD Serisi yalnızca asenkron motorlarla sınırlı değildir; üretici, sürücünün IM asenkron ve PM senkron motorları desteklediğini belirtmektedir.
Motor Kontrol Özellikleri
GFD Serisinde V/F ve sensörsüz vektör kontrol modları bulunur. Çıkış frekansı 0–599 Hz arasında ayarlanabilir. Dijital frekans ayar çözünürlüğü 0,01 Hz olup analog frekans ayarı için maksimum frekansın 1/2000’i oranında çözünürlük belirtilmektedir.
Sürücü ayrıca çok adımlı hız, basit PLC fonksiyonu, PID kontrol ve motor parametrelerinin otomatik olarak belirlenmesine yardımcı olan Autotune özelliğini destekler. Hızlanma ve yavaşlama süresi 0,1 saniye ile 3600 saniye arasında ayarlanabilir.
Asenkron ve Senkron Motor Desteği
GMTCNT GFD Serisi hem IM asenkron motorların hem de PM senkron motorların sürülmesini destekler.
Bu özellik, farklı motor teknolojilerinin kullanıldığı makine ve otomasyon projelerinde aynı sürücü ailesinin değerlendirilmesine imkan verir. Uygulamaya uygun motor ve sürücü gücü, motor etiket değerleri ve yük karakteristiğine göre seçilmelidir.
Aşırı Yük Kapasitesi
GMTCNT’nin resmi teknik verilerine göre GFD Serisi %150 nominal akımda 60 saniye ve %180 nominal akımda 10 saniye aşırı yük kapasitesine sahiptir.
Bu yapı, motorun kalkış veya kısa süreli yük değişimlerinde nominal çalışma koşullarının üzerinde akım gerektirdiği uygulamalarda sürücünün kısa süreli yük taleplerine cevap vermesine yardımcı olur.
Modbus RTU RS485 Haberleşme
GFD Serisinde standart olarak RS485 haberleşme ve Modbus RTU protokolü desteği bulunur.
Bu sayede sürücü PLC, HMI veya uygun otomasyon kontrol sistemleriyle seri haberleşme üzerinden veri alışverişi yapabilir. Motor çalışma komutları, frekans değerleri ve desteklenen sürücü parametreleri otomasyon sistemi üzerinden yönetilebilir.
Giriş ve Çıkış Özellikleri
GMTCNT GFD Serisinde dört adet PNP veya NPN olarak seçilebilen dijital giriş, iki programlanabilir röle çıkışı ve bir hızlı pals girişi bulunur.
Analog tarafta AI1 için 0–10 V veya 0–20 mA, AI2 için 0–10 V olmak üzere iki analog giriş sağlanır. Ayrıca bir adet programlanabilir analog çıkış 0–10 V veya 4–20 mA olarak kullanılabilir.
Frenleme ve Güvenlik Özellikleri
GFD Serisinde dahili fren ünitesi ve DC frenleme fonksiyonu bulunur. Üretici ayrıca STO (Safe Torque Off) fonksiyonunun opsiyonel olarak sunulduğunu belirtmektedir.
Seride standart C3 sınıfı EMC filtre bulunur. Bu özellikler sürücünün endüstriyel pano ve makine otomasyonu uygulamalarına entegrasyonunu destekler.
Elektronik ve Mekanik Tasarım
GFD Serisi, elektronik bileşenlerin çevresel etkilerden korunmasına yönelik bağımsız hava kanalı tasarımına ve kaplamalı devre kartına sahiptir. Üretici bu yapının toz ve yağ girişine karşı elektronik bileşenlerin korunmasına yardımcı olduğunu belirtmektedir.
Sürücüler yan yana montaja uygundur. Kontrol bağlantılarında kullanılan yaylı terminaller de kablolama işlemlerinin aletsiz ve daha hızlı yapılmasını sağlar.
Harici operatör paneli kullanılarak parametrelerin kopyalanması ve başka bir sürücüye aktarılması da desteklenen fonksiyonlar arasındadır.
Teknik Özellikler
| Özellik | GMTCNT GFD Serisi |
|---|---|
| Güç Aralığı | 0,75–22 kW |
| Besleme Gerilimi | AC 3 Faz 380–480 V |
| Besleme Frekansı | 47–63 Hz |
| Kontrol Modu | V/F ve Sensörsüz Vektör Kontrol |
| Motor Tipleri | IM Asenkron / PM Senkron |
| Çıkış Frekansı | 0–599 Hz |
| Dijital Frekans Çözünürlüğü | 0,01 Hz |
| Aşırı Yük Kapasitesi | %150 / 60 sn, %180 / 10 sn |
| Hızlanma / Yavaşlama | 0,1–3600 sn |
| PID | Var |
| Autotune | Var |
| DC Frenleme | Var |
| Dahili Fren Ünitesi | Var |
| Haberleşme | RS485 |
| Protokol | Modbus RTU |
| Dijital Giriş | 4 adet PNP/NPN seçilebilir |
| Röle Çıkışı | 2 adet programlanabilir |
| Hızlı Pals Girişi | 1 adet |
| Analog Giriş | 2 kanal |
| Analog Çıkış | 1 kanal |
| EMC Filtre | C3 |
| STO | Opsiyonel |
| Koruma Sınıfı | IP20 |
| Çalışma Sıcaklığı | -10 °C – 50 °C |
GFD Serisi Model ve Akım Değerleri
| Ürün Kodu | Motor Gücü | Nominal Akım |
|---|---|---|
| GFD-00075H | 0,75 kW | 2,5 A |
| GFD-00150H | 1,5 kW | 3,7 A |
| GFD-00220H | 2,2 kW | 5,5 A |
| GFD-00400H | 4 kW | 9,5 A |
| GFD-00550H | 5,5 kW | 14 A |
| GFD-00750H | 7,5 kW | 18,5 A |
| GFD-01100H | 11 kW | 25 A |
| GFD-01500H | 15 kW | 32 A |
| GFD-01850H | 18,5 kW | 38 A |
| GFD-02200H | 22 kW | 45 A |
GFD Serisi Boyutları
| Ürün Kodu | Genişlik | Yükseklik | Derinlik |
|---|---|---|---|
| GFD-00075H | 60 mm | 190 mm | 155 mm |
| GFD-00150H | 60 mm | 190 mm | 155 mm |
| GFD-00220H | 70 mm | 190 mm | 155 mm |
| GFD-00400H | 70 mm | 190 mm | 155 mm |
| GFD-00550H | 90 mm | 235 mm | 155 mm |
| GFD-00750H | 90 mm | 235 mm | 155 mm |
| GFD-01100H | 130 mm | 250 mm | 185 mm |
| GFD-01500H | 130 mm | 250 mm | 185 mm |
| GFD-01850H | 160 mm | 300 mm | 190 mm |
| GFD-02200H | 160 mm | 300 mm | 190 mm |
Çevresel Özellikler
GFD Serisinin belirtilen çalışma sıcaklığı -10 °C ile +50 °C arasındadır ve sürücü gövdesi IP20 koruma sınıfına sahiptir.
Bu nedenle ürünün pano ve ortam koşulları belirlenirken sürücünün havalandırma, sıcaklık ve koruma gereksinimleri dikkate alınmalıdır.
GMTCNT GFD Serisi Hakkında
GMTCNT GFD Serisi; 0,75–22 kW güç seçenekleri, asenkron ve senkron motor desteği, V/F ve sensörsüz vektör kontrol, Modbus RTU RS485, PID, Autotune ve dahili fren ünitesiyle endüstriyel AC motor kontrol uygulamalarına yönelik kapsamlı bir sürücü ailesidir.
AS Otomasyon üzerinden GMTCNT GFD AC motor sürücü, uygulamaya uygun güç seçimi, ürün tedariği ve alternatif AC sürücü çözümleri hakkında bilgi alabilirsiniz.
