Elektrikli aracınızı düzenli olarak evde şarj ediyorsanız, kullanılacak şarj cihazı kadar elektrik altyapısının doğru hazırlanması da önemlidir. Her evin bağlantı gücü, pano yapısı ve araç ile şarj noktası arasındaki mesafe aynı olmadığı için ev tipi elektrikli araç şarj istasyonu seçiminde tek bir standart çözümden söz etmek doğru olmaz.
AS Otomasyon olarak ev ve villa uygulamalarında önce aracın AC şarj kapasitesini ve mevcut elektrik altyapısını değerlendiriyor, ardından ihtiyaca uygun şarj ünitesinin seçilmesini sağlıyoruz.

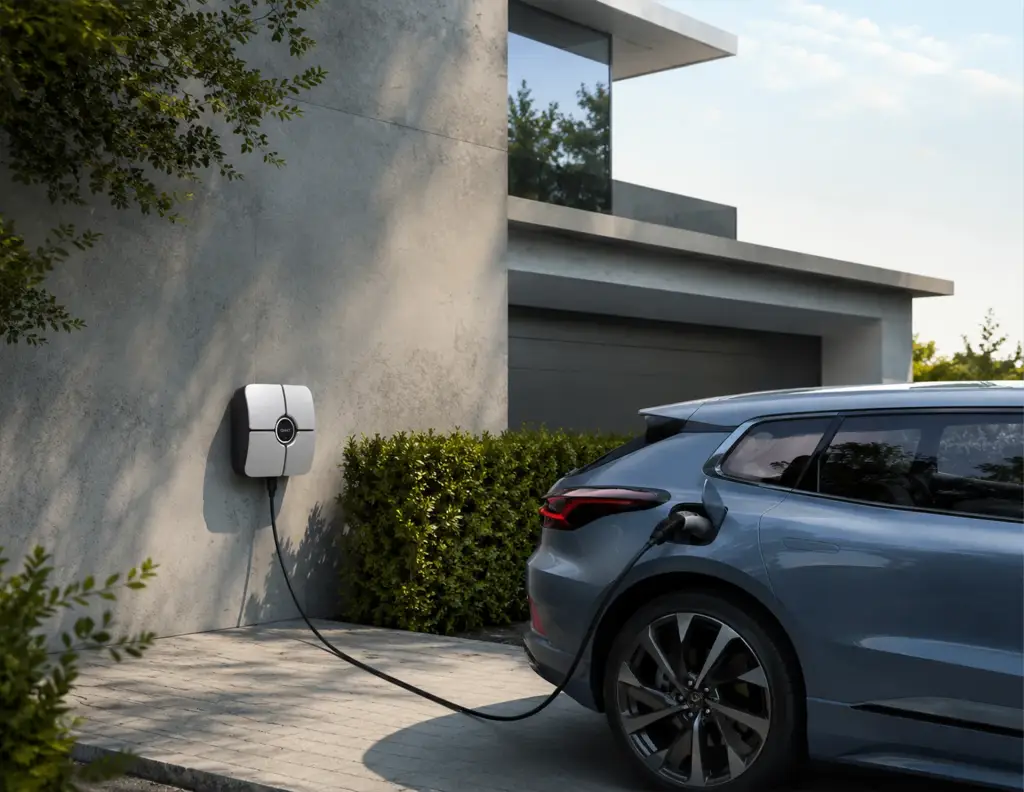

Bireysel kullanım için geliştirilmiş CHINT Tetra serisi, 22 kW’a kadar AC şarj kapasitesi ve Type 2 bağlantısıyla ev tipi elektrikli araç şarj uygulamalarında kullanılabilir.
Elektrikli Aracınızı Evde Şarj Etmek İçin Doğru Altyapı
Ev tipi şarj sisteminde cihazın duvara monte edilmesi işin yalnızca görünen kısmıdır.
Kurulumdan önce;
- mevcut elektrik bağlantı gücü,
- monofaze veya trifaze tesisat,
- elektrik panosunun durumu,
- şarj cihazının konumu,
- pano ile cihaz arasındaki kablo mesafesi,
- topraklama,
- koruma elemanları
kontrol edilmelidir.
Özellikle yüksek güçlü AC şarj uygulamalarında mevcut tesisatın buna uygun olup olmadığı belirlenmeden cihaz seçimi yapılmasını doğru bulmuyoruz.
22 kW’a Kadar Ev Tipi AC Şarj
CHINT Tetra elektrikli araç şarj ünitesi 22 kW’a kadar AC şarj kapasitesi sunar.
Burada önemli bir ayrıntı vardır: 22 kW’lık bir şarj cihazına sahip olmak, her elektrikli aracın 22 kW ile şarj olacağı anlamına gelmez.
Şarj gücünü;
- şarj istasyonunun kapasitesi,
- aracın dahili AC şarj cihazı,
- elektrik tesisatının sağlayabileceği güç
birlikte belirler.
Örneğin aracınız maksimum 11 kW AC şarj destekliyorsa, 22 kW kapasiteli bir istasyona bağlandığında araç kendi desteklediği güç seviyesinde şarj olur.
Bu nedenle cihaz seçiminde yalnızca “en yüksek kW” değerine bakmak yerine aracın ve tesisatın birlikte değerlendirilmesi gerekir.
Type 2 Uyumlu Ev Tipi Şarj Cihazı
CHINT Tetra, Type 2 AC konnektör ile kullanılmaktadır.
Type 2 bağlantı, Türkiye ve Avrupa pazarındaki çok sayıda elektrikli otomobilde AC şarj için kullanılan bağlantı standardıdır.
Bu sayede uygun Type 2 AC girişine sahip farklı marka ve model elektrikli araçlarla kullanılabilir.
Ancak aracın desteklediği maksimum AC şarj gücü modele ve donanım seviyesine göre değişebileceğinden, kurulum öncesinde aracın teknik özellikleri kontrol edilmelidir.
CHINT Tetra Ev Tipi Elektrikli Araç Şarj Ünitesi
CHINT Tetra serisi bireysel kullanıcıların şarj ihtiyacı düşünülerek geliştirilmiş bir AC şarj çözümüdür.
Öne çıkan özellikleri:
- 22 kW’a kadar AC şarj
- Type 2 konnektör
- 5 metre şarj kablosu
- RFID kullanıcı yetkilendirme
- OCPP haberleşme
- mobil uygulama
- Tak & Çalıştır kullanım
- Tip-A + 6 mA DC RCD
- IP54 koruma sınıfı
- IK10 darbe dayanımı
şeklindedir.
Bu özellikler Tetra’yı ev, villa, müstakil konut ve kişisel otopark uygulamalarında değerlendirilebilecek bir şarj ünitesi haline getirir.
Wallbox Nedir?
Ev tipi elektrikli araç şarj cihazları için piyasada sıkça wallbox ifadesi kullanılır.
Wallbox ayrı bir şarj standardı değildir. Genel olarak duvara monte edilen sabit AC elektrikli araç şarj ünitelerini tanımlamak için kullanılan bir ifadedir.
CHINT Tetra da duvara monte edilen yapısıyla ev tipi wallbox sınıfında değerlendirilebilir.
Burada ürünün bağlantı standardı ise Type 2 AC’dir.
Ev Tipi Şarj İstasyonu İçin Trifaze Elektrik Gerekir mi?
Bu, seçilecek şarj gücüne bağlıdır.
22 kW AC şarj için üç fazlı, yani trifaze elektrik altyapısı gerekir. Ancak her kullanıcının mutlaka 22 kW şarj kullanması gerektiği anlamına gelmez.
Aracın AC şarj kapasitesi, günlük kullanım mesafesi ve mevcut elektrik altyapısı göz önünde bulundurularak uygun güç belirlenmelidir.
Bazı kullanıcılar için daha düşük şarj gücü yeterli olabilirken, uygun trifaze altyapıya sahip kullanıcılar 22 kW’a kadar AC şarj imkanından yararlanabilir.
Standart Priz Yerine Ev Tipi Şarj Ünitesi Neden Tercih Edilir?
Elektrikli araçlar uygun koşullarda standart priz üzerinden de şarj edilebilir. Ancak sürekli ve düzenli şarj kullanımında elektrik tesisatının bu yük için uygunluğu önem taşır.
Sabit bir ev tipi elektrikli araç şarj istasyonu;
- elektrikli araç şarjı için özel bir hat oluşturulmasına,
- uygun koruma ekipmanlarının kullanılmasına,
- daha yüksek AC şarj güçlerine ulaşılmasına,
- kullanıcı yetkilendirmesine,
- şarj işleminin daha düzenli yönetilmesine
imkan verir.
Buradaki temel konu yalnızca cihaz değil, cihazla birlikte doğru hazırlanmış elektrik altyapısıdır.
Ev Tipi Elektrikli Araç Şarj İstasyonu Kurulumu
Kurulum öncesinde şarj cihazının konumunu ve elektrik panosuna olan mesafeyi belirliyoruz.
Ardından mevcut elektrik altyapısına göre gerekli besleme hattı ve koruma ekipmanları değerlendirilir.
Uygulama genel olarak şu aşamalardan oluşur:
- Elektrik altyapısının kontrol edilmesi
- Aracın AC şarj kapasitesinin belirlenmesi
- Uygun şarj gücünün seçilmesi
- Kablo güzergâhının belirlenmesi
- Koruma elemanlarının hazırlanması
- Şarj ünitesinin duvara montajı
- Elektrik bağlantılarının yapılması
- Devreye alma ve çalışma kontrolü
Şarj cihazını satın almadan önce bu kontrollerin yapılması, gereksiz kapasite seçiminden veya sonradan ortaya çıkabilecek altyapı sorunlarından kaçınmak açısından önemlidir.
Kurulum hakkında detaylı bilgi:
→ Elektrikli Araç Şarj İstasyonu Kurulumu
Ev Tipi Şarj İstasyonu Nerelere Kurulabilir?
Uygun elektrik altyapısının bulunması halinde ev tipi şarj ünitesi farklı konut tiplerinde uygulanabilir.
Başlıca kullanım alanları:
- müstakil evler,
- villalar,
- kişisel garajlar,
- özel otopark alanları,
- kullanıcıya tahsis edilmiş park alanlarıdır.
Site veya apartman gibi ortak kullanım alanlarında ise bireysel ev uygulamasından farklı şartlar oluşabileceğinden, ortak otopark ve kullanıcı yönetimi ayrıca değerlendirilmelidir.
Site ve apartman uygulamaları için:
→ Site ve Apartman Elektrikli Araç Şarj İstasyonu
Ev Tipi Elektrikli Araç Şarj İstasyonu Fiyatını Neler Belirler?
Ev tipi şarj istasyonu maliyeti yalnızca cihaz fiyatından oluşmaz.
Toplam maliyeti etkileyen başlıca unsurlar:
- seçilen şarj ünitesi,
- kullanılacak şarj gücü,
- pano ile araç park alanı arasındaki mesafe,
- kullanılacak kablo,
- mevcut elektrik panosunun durumu,
- ihtiyaç duyulan koruma ekipmanları,
- montaj yapılacak alan,
- elektrik altyapısında gerekli olabilecek düzenlemelerdir.
Bu nedenle kurulum maliyetini yalnızca cihaz fiyatına bakarak değerlendirmek yanıltıcı olabilir.
Doğru fiyatlandırma için mevcut tesisat ve uygulama alanının bilinmesi gerekir.
AS Otomasyon Ev Tipi Şarj Çözümleri
Elektrikli araç şarj sistemlerinde cihaz ile elektrik altyapısını ayrı konular olarak görmüyoruz.
AS Otomasyon olarak endüstriyel elektrik ve otomasyon alanındaki tecrübemizle ev tipi elektrikli araç şarj uygulamalarında;
- araç ve altyapıya uygun cihaz seçimi,
- elektrik tesisatının değerlendirilmesi,
- besleme hattının planlanması,
- uygun koruma ekipmanlarının belirlenmesi,
- montaj,
- devreye alma
süreçlerinde çözüm sunuyoruz.
CHINT Tetra ev tipi elektrikli araç şarj ünitesi ve kurulum seçenekleri hakkında bilgi almak için bizimle iletişime geçebilirsiniz.
Tüm elektrikli araç şarj çözümlerimizi inceleyin:
→ Elektrikli Araç Şarj İstasyonu
Sık Sorulan Sorular
Ev tipi elektrikli araç şarj istasyonu kaç kW olmalı?
Bu değer aracın maksimum AC şarj kapasitesine ve evin elektrik altyapısına göre belirlenmelidir. En yüksek güçlü cihazı seçmek her zaman en doğru çözüm değildir.
22 kW ev tipi şarj istasyonu her elektrikli araçta kullanılabilir mi?
Type 2 AC bağlantıya sahip uygun araçlarla kullanılabilir. Ancak araç, kendi maksimum AC şarj kapasitesinin üzerinde güç çekmez.
22 kW şarj için trifaze elektrik gerekir mi?
Evet. 22 kW AC şarj için üç fazlı elektrik altyapısı gerekir. Mevcut bağlantı gücünün de uygulama için yeterli olması gerekir.
Ev tipi şarj cihazı normal prize bağlanır mı?
Sabit ev tipi şarj üniteleri kendi teknik gereksinimlerine uygun özel bir elektrik hattı ve koruma ekipmanlarıyla kurulmalıdır. Kurulum üretici talimatlarına ve mevcut elektrik tesisatına uygun yapılmalıdır.
CHINT Tetra hangi araçlarla kullanılabilir?
CHINT Tetra, uygun Type 2 AC şarj girişine sahip elektrikli araçlarla kullanılabilir. Araçların maksimum AC şarj güçleri marka, model ve versiyona göre farklılık gösterebilir.
Ev tipi elektrikli araç şarj istasyonu dış mekâna kurulabilir mi?
Cihazın koruma sınıfı ve üretici montaj şartları dikkate alınarak uygun dış mekân alanlarına kurulum yapılabilir. CHINT Tetra IP54 koruma sınıfına sahiptir. Kurulum noktası belirlenirken cihazın doğrudan maruz kalacağı çevresel koşullar da değerlendirilmelidir.
Ev tipi elektrikli araç şarj istasyonu kurulumu ne kadar sürer?
Süre; pano ile şarj noktası arasındaki mesafeye, kablo güzergâhına ve mevcut elektrik altyapısında yapılması gereken işlemlere göre değişir. Basit bir uygulama ile elektrik altyapısında düzenleme gerektiren bir kurulumun süresi aynı değildir.
