WeintekAçıklama

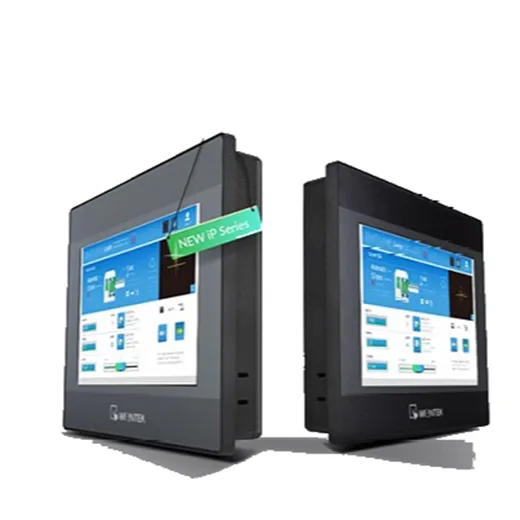

Weintek iP Serisi, makine ve otomasyon sistemlerinde operatör ile kontrol sistemi arasındaki kullanıcı arayüzünü oluşturmak amacıyla geliştirilmiş kompakt HMI panel ailesidir.
MT8051iP ve MT8071iP modellerinde 32-bit RISC 600 MHz işlemci, 128 MB Flash, 128 MB RAM, Ethernet ve seri haberleşme bağlantıları bulunur. Paneller Weintek’in EasyBuilder Pro yazılımı üzerinden yapılandırılabilir.
Seri içerisinde farklı ekran boyutlarının bulunması, pano alanına ve uygulamanın görüntüleme ihtiyacına göre uygun HMI seçimi yapılmasına imkan verir.
MT8051iP 4,3 İnç HMI Panel
MT8051iP, iP Serisinin kompakt 4,3 inç modelidir.
Başlıca özellikleri:
- 4,3 inç TFT LCD ekran
- 480 × 272 piksel çözünürlük
- 16,7 milyon renk
- 400 cd/m² parlaklık
- LED arka aydınlatma
- 30.000 saatin üzerinde arka aydınlatma ömrü
- 4 telli rezistif dokunmatik ekran
- 32-bit RISC 600 MHz işlemci
- 128 MB Flash
- 128 MB RAM
- 10/100 Base-T Ethernet
- USB 2.0 Host
- RS232 ve RS485 haberleşme
- dahili RTC
MT8071iP 7 İnç HMI Panel
MT8071iP, daha geniş operatör ekranına ihtiyaç duyulan uygulamalara yönelik 7 inç iP Serisi modelidir.
Başlıca özellikleri:
- 7 inç TFT LCD ekran
- 800 × 480 piksel çözünürlük
- 16,7 milyon renk
- 300 cd/m² parlaklık
- LED arka aydınlatma
- 30.000 saatin üzerinde arka aydınlatma ömrü
- 4 telli rezistif dokunmatik ekran
- 32-bit RISC 600 MHz işlemci
- 128 MB Flash
- 128 MB RAM
- 10/100 Base-T Ethernet
- USB 2.0 Host
- RS232 ve RS485 haberleşme
- dahili RTC
Model Karşılaştırması
| Özellik | MT8051iP | MT8071iP |
|---|---|---|
| Ekran | 4,3″ TFT | 7″ TFT |
| Çözünürlük | 480 × 272 | 800 × 480 |
| Renk | 16,7 milyon | 16,7 milyon |
| Parlaklık | 400 cd/m² | 300 cd/m² |
| Dokunmatik Yapısı | 4 telli rezistif | 4 telli rezistif |
| İşlemci | 32-bit RISC 600 MHz | 32-bit RISC 600 MHz |
| Flash | 128 MB | 128 MB |
| RAM | 128 MB | 128 MB |
| Ethernet | 10/100 Base-T | 10/100 Base-T |
| USB Host | USB 2.0 × 1 | USB 2.0 × 1 |
| RTC | Dahili | Dahili |
| Besleme | 10,5–28 V DC | 10,5–28 V DC |
| Ön Panel Koruması | IP65 / NEMA4 | IP65 / NEMA4 |

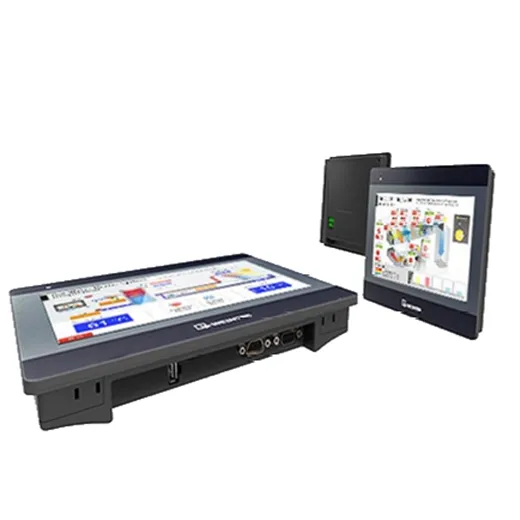

Seri Haberleşme Özellikleri
MT8051iP ve MT8071iP modellerinde seri haberleşme yapısı model bazında farklılık gösterir.
MT8051iP:
- COM1: RS232 / RS485 2W/4W
- COM3: RS485 2W
MT8071iP:
- COM1: RS232
- COM2: RS485 2W/4W
Bu nedenle HMI seçimi yapılırken yalnızca ekran boyutuna değil, otomasyon sisteminde ihtiyaç duyulan seri haberleşme portlarına da dikkat edilmelidir.
Ethernet Bağlantısı
Her iki modelde de 10/100 Base-T Ethernet bağlantısı bulunur.
Ethernet bağlantısı, desteklenen PLC ve kontrol sistemleriyle ağ üzerinden haberleşme ve HMI projesinin Ethernet üzerinden aktarılması gibi işlemlerde kullanılabilir.
EasyBuilder Pro Yazılımı
Weintek iP Serisi paneller EasyBuilder Pro yazılımıyla programlanır.
EasyBuilder Pro üzerinden:
- operatör ekranları hazırlanabilir,
- kontrol ve gösterge nesneleri oluşturulabilir,
- alarm ekranları yapılandırılabilir,
- veri izleme ekranları hazırlanabilir,
- PLC haberleşme ayarları yapılabilir,
- reçete ve kayıt fonksiyonları kullanılabilir,
- HMI projesi panele aktarılabilir.
Weintek, iP Serisi için EasyBuilder Pro V6.05.02 ve üzeri sürümlerde ek yazılım fonksiyonları sunmuştur.
Teknik Ölçüler
| Özellik | MT8051iP | MT8071iP |
| Boyutlar | 128 × 102 × 32 mm | 200,4 × 146,5 × 34 mm |
| Panel Kesimi | 119 × 93 mm | 192 × 138 mm |
| Ağırlık | Yaklaşık 0,25 kg | Yaklaşık 0,52 kg |
| Montaj | Pano montajı | Pano montajı |
| Çalışma Sıcaklığı | 0–50 °C | 0–50 °C |
| Depolama Sıcaklığı | -20–60 °C | -20–60 °C |
| Bağıl Nem | %10–90, yoğuşmasız | %10–90, yoğuşmasız |
Ön Panel Koruması
MT8051iP ve MT8071iP modellerinin ön panelleri, uygun pano montajı koşullarında NEMA4 / IP65 koruma seviyesine uygundur.
Bu yapı, panelin endüstriyel kontrol panolarında kullanılmasına ve ön yüzeyden gelebilecek toz veya su temasına karşı korunmasına yardımcı olur.
Kullanım Alanları
Weintek iP Serisi HMI paneller çeşitli endüstriyel otomasyon uygulamalarında değerlendirilebilir:
- Makine otomasyonu
- Üretim makineleri
- Paketleme sistemleri
- Operatör kontrol panelleri
- Konveyör sistemleri
- Proses izleme
- Üretim hatları
- PLC tabanlı otomasyon sistemleri
Weintek iP Serisi Hakkında
Weintek iP Serisi; kompakt tasarım, Ethernet ve seri haberleşme bağlantıları, rezistif dokunmatik ekran ve EasyBuilder Pro yazılım desteğiyle makine otomasyonunda operatör arayüzü oluşturmak için geliştirilmiş HMI panel ailesidir.
AS Otomasyon üzerinden Weintek iP Serisi HMI paneller, mevcut ürün durumu, uygulamaya uygun model seçimi ve güncel Weintek HMI alternatifleri hakkında bilgi alabilirsiniz.
