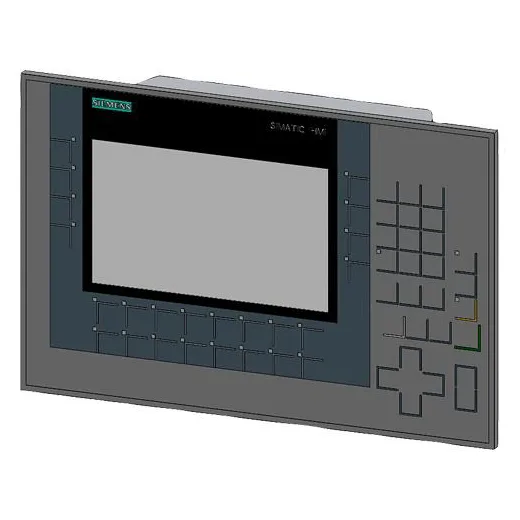

Siemens SIMATIC HMI KP700 Comfort, makine ve proses bilgilerinin görüntülenmesi ve operatör komutlarının fiziksel tuş takımı üzerinden gerçekleştirilmesi için geliştirilmiş SIMATIC HMI Comfort Panel ailesine ait 7 inç operatör panelidir.
Modelde 7 inç geniş ekran TFT display, 800×480 piksel çözünürlük ve 16,7 milyon renk desteği bulunur. KP700 Comfort dokunmatik ekranlı değildir; kontrol işlemleri fiziksel fonksiyon, sistem, sayısal ve alfanümerik tuşlar üzerinden gerçekleştirilir.
Panel üzerinde 24 adet LED’li programlanabilir fonksiyon tuşu bulunur. Bu tuşlar otomasyon projesine göre makine fonksiyonlarına, ekran geçişlerine veya operatör komutlarına atanabilir.
KP700 Comfort; PROFINET, MPI/PROFIBUS DP, USB ve SD kart bağlantıları sayesinde farklı haberleşme altyapılarının bulunduğu endüstriyel otomasyon sistemlerinde operatör arayüzü olarak kullanılabilir.
Ekran ve Tuş Takımı Özellikleri
Siemens KP700 Comfort’un başlıca ekran ve kontrol özellikleri:
- 7 inç geniş ekran TFT display
- 800 × 480 piksel çözünürlük
- 16.777.216 renk
- 152,4 × 91,4 mm görüntü alanı
- 80.000 saat arka aydınlatma MTBF değeri
- %0–100 ayarlanabilir ekran arka aydınlatması
- 24 adet programlanabilir fonksiyon tuşu
- 24 adet LED’li fonksiyon tuşu
- Sistem tuşları
- Sayısal tuş takımı
- Alfanümerik tuş takımı
- Yön ve kontrol tuşları
- Dokunmatik ekran bulunmaz
Bellek ve Sistem Özellikleri
KP700 Comfort’ta:
- 12 MB kullanıcı / konfigürasyon belleği
- X86 tabanlı işlemci
- dahili donanımsal gerçek zaman saati
- senkronize edilebilir saat yapısı
- yaklaşık 6 haftalık tipik saat yedekleme süresi
- dahili hoparlör
bulunmaktadır.
Panel, WinCC Comfort V11 ve üzeri mühendislik yazılımıyla yapılandırılabilir.
Haberleşme ve Bağlantı Özellikleri
Industrial Ethernet / PROFINET:
1 adet Industrial Ethernet arayüzü, entegre 2 portlu switch
MPI / PROFIBUS DP:
1 adet kombine RS422 / RS485 arayüzü
USB:
USB 2.0 arayüzleri ve USB Mini-B bağlantısı
SD Kart:
2 adet SD kart yuvası
Desteklenen başlıca haberleşme yapıları arasında:
- PROFINET
- PROFINET IO
- PROFIBUS
- MPI
- EtherNet/IP
- TCP/IP
- DHCP
- SNMP
- DCP
- LLDP
bulunur.
Teknik Özellikler
| Özellik | Siemens KP700 Comfort |
|---|---|
| Sipariş Numarası | 6AV2124-1GC01-0AX0 |
| Ürün Ailesi | SIMATIC HMI Comfort Panels |
| Ekran | 7″ Widescreen TFT |
| Çözünürlük | 800 × 480 piksel |
| Renk | 16.777.216 |
| Görüntü Alanı | 152,4 × 91,4 mm |
| Dokunmatik Ekran | Yok |
| Fonksiyon Tuşları | 24 adet |
| LED’li Fonksiyon Tuşları | 24 adet |
| Sayısal Tuş Takımı | Var |
| Alfanümerik Tuş Takımı | Var |
| Arka Aydınlatma | %0–100 ayarlanabilir |
| Arka Aydınlatma MTBF | 80.000 saat |
| Kullanıcı Belleği | 12 MB |
| PROFINET | Var |
| Industrial Ethernet | 1 arayüz / 2 portlu switch |
| MPI | Var |
| PROFIBUS DP | Var |
| RS422 / RS485 | 1 kombine arayüz |
| RS232 | Yok |
| USB | USB 2.0 |
| SD Kart Yuvası | 2 adet |
| RTC | Var |
| Besleme Gerilimi | 24 V DC |
| Çalışma Gerilim Aralığı | 19,2–28,8 V DC |
| Nominal Akım | 0,5 A |
| Tipik Güç Tüketimi | 12 W |
| Ön Panel Koruması | IP65 |
| Arka Koruma | IP20 |
| Ön Panel Malzemesi | Alüminyum |
| Ön Panel Ölçüsü | 308 × 204 mm |
| Montaj Kesimi | 282 × 178 mm |
| Montaj Derinliği | 63 mm |
| Cihaz Ağırlığı | Yaklaşık 2,2 kg |
| İşletim Sistemi | Windows CE 6.0 |
| Konfigürasyon | WinCC Comfort V11 ve üzeri |
Tuş Kontrollü HMI Yapısı
KP700 Comfort’un TP serisi panellerden temel farkı, dokunmatik ekran yerine fiziksel tuş takımı kullanmasıdır.
24 programlanabilir fonksiyon tuşuna ek olarak sayısal, alfanümerik, yön ve sistem tuşlarının bulunması; operatörün sık kullanılan makine fonksiyonlarına doğrudan erişmesini sağlar.
Fiziksel tuşlarla kontrol tercih edilen veya operatörün sürekli aynı makine fonksiyonlarına hızlı şekilde erişmesi gereken uygulamalarda bu yapı önemli bir avantaj sağlar.
PROFINET ve PROFIBUS Haberleşme
KP700 Comfort hem Ethernet tabanlı PROFINET hem de MPI/PROFIBUS DP haberleşmesini destekler.
Bu sayede mevcut PROFIBUS altyapısının bulunduğu sistemlerde veya PROFINET tabanlı otomasyon projelerinde HMI operatör paneli olarak kullanılabilir.
Entegre iki portlu Ethernet switch yapısı, panelin PROFINET ağ topolojisine dahil edilmesini kolaylaştırır.
Kullanım Alanları
Siemens KP700 Comfort, fiziksel tuş kontrollü HMI arayüzüne ihtiyaç duyulan endüstriyel uygulamalarda değerlendirilebilir:
- Makine otomasyonu
- Üretim makineleri
- Operatör kontrol panelleri
- Üretim hatları
- Proses izleme ve kontrol
- Paketleme makineleri
- Konveyör sistemleri
- PROFINET tabanlı otomasyon sistemleri
- PROFIBUS ve MPI kullanılan otomasyon sistemleri
- PLC tabanlı makine kontrol sistemleri
Siemens KP700 Comfort Hakkında
Siemens SIMATIC HMI KP700 Comfort; 7 inç geniş ekranı, 24 adet LED’li fonksiyon tuşu, kapsamlı fiziksel tuş takımı ve PROFINET ile MPI/PROFIBUS DP haberleşme seçenekleriyle tuş kontrollü endüstriyel HMI uygulamalarına yönelik bir Comfort Panel modelidir.
