Schneider EVlink Home EVH4S11NC 11 kW Type 2 Kablolu AC Wallbox

Açıklama

Schneider EVlink Home EVH4S11NC 11 kW AC Wallbox

Schneider EVlink Home EVH4S11NC, elektrikli araçların ev, garaj ve özel otopark alanlarında şarj edilmesine yönelik geliştirilmiş duvar tipi AC şarj istasyonudur.

Trifaze elektrik altyapısında 11 kW’a kadar şarj gücü ve 16A nominal akım sunar. Üzerindeki 5 metre sabit Type 2 kablo sayesinde ayrıca bir şarj kablosu bağlamadan araca doğrudan bağlantı yapılabilir.

11 kW Trifaze AC Şarj

EVH4S11NC, 380–415 V AC, 50 Hz trifaze (3P+N) elektrik altyapısıyla çalışır ve 16A akımla 11 kW’a kadar AC şarj gücü sağlar.

Gerçek şarj gücü aracın dahili AC şarj ünitesinin desteklediği maksimum güçle sınırlıdır. Örneğin aracı 7,4 kW AC şarj kabul ediyorsa Wallbox 11 kW kapasiteli olsa dahi araç desteklediği seviyede şarj olur.

5 Metre Sabit Type 2 Şarj Kablosu

Üründe 5 metre uzunluğunda sabit Type 2 şarj kablosu bulunur.

Type 2 bağlantı, IEC 62196-1 ve IEC 62196-2 standartlarıyla uyumludur. Sabit kablo yapısı özellikle günlük ev kullanımında kablonun ayrıca takılıp çıkarılması ihtiyacını azaltır.

6 mA RDC-DD DC Kaçak Akım Algılama

EVH4S11NC içerisinde 6 mA RDC-DD DC kaçak akım algılama bulunur.

Bu sistem, elektrikli araç şarj uygulamalarında oluşabilecek DC artık akımların algılanmasına yönelik cihazın elektriksel koruma yapısının bir parçasıdır.

IP55 ve IK10 Koruma

Sabit kablolu EVlink Home modeli IP55 koruma sınıfına ve IK10 mekanik darbe dayanımına sahiptir.

Cihaz iç mekân ve özel dış mekân kullanımına uygun olarak tasarlanmıştır. Belirtilen çalışma sıcaklığı aralığı -30°C ile +50°C, bağıl nem aralığı ise %5–95’tir.

LED Durum Göstergesi

EVlink Home üzerinde şarj cihazının ve şarj işleminin durumunu gösteren çok renkli LED gösterge bulunur.

LED üzerinden bekleme, bağlantı, aktif şarj, şarjın tamamlanması, şarjın askıya alınması ve hata gibi farklı durumlar takip edilebilir.

Acil Durdurma Butonu

Cihaz üzerinde acil durumlarda kullanılmak üzere fiziksel Stop butonu bulunur.

Normal şarj işleminin araç üzerinden sonlandırılması önerilir; stop butonu acil kullanım amacıyla tasarlanmıştır.

Entegre Kablo Saklama Tasarımı

EVlink Home gövdesi, sabit şarj kablosunun cihaz çevresine düzenli biçimde sarılmasına olanak sağlayan kablo toplama yapısına sahiptir.

Şarj işlemi tamamlandıktan sonra Type 2 konnektör cihaz üzerindeki yuvasına yerleştirilerek kablonun ve bağlantı ucunun daha düzenli saklanması sağlanabilir.

Teknik Özellikler

Teknik değerler Schneider Electric EVlink Home kullanıcı kılavuzundaki EVH4S11NC model tablosu ve genel teknik özelliklerden alınmıştır.

Uygun Standartlar

EVlink Home ürün ailesi için üretici dokümanında şu standartlar belirtilmiştir:

• IEC/EN 61851-1 Ed. 3.0
• IEC 61851-21-2
• IEC 62955:2018
• EN 61000-6-1
• EN 61000-6-3
• Type 2 bağlantı için IEC 62196-1 ve IEC 62196-2

Ürün ayrıca RoHS Avrupa Direktifi ve REACH düzenlemeleriyle uyumludur.

Kullanım Alanları

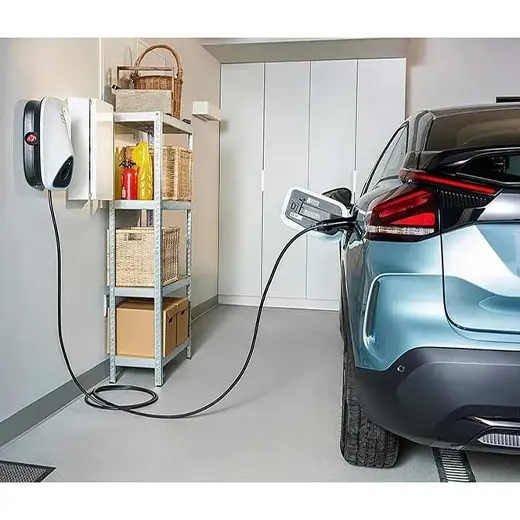

Schneider EVlink Home EVH4S11NC; ev garajları, villa ve müstakil konut otoparkları, apartmanlarda kişiye özel park alanları, kapalı garajlar ve özel kullanım amaçlı açık otoparklarda elektrikli araç şarjı için kullanılabilir.

Kompakt duvar tipi tasarımı ve sabit Type 2 kablosu sayesinde özellikle düzenli olarak aynı park alanında gerçekleştirilen günlük araç şarjı için pratik bir çözüm sunar. Schneider dokümanı cihazı iç mekân ve özel dış mekân kullanımına yönelik tanımlar.

Schneider EVlink Home EVH4S11NC Hakkında

Schneider EVlink Home EVH4S11NC 11 kW AC Wallbox, 11 kW trifaze şarj kapasitesi, 5 metre sabit Type 2 kablosu, 6 mA RDC-DD koruması, IP55 gövdesi ve IK10 darbe dayanımıyla konut ve özel otoparklardaki elektrikli araç şarj uygulamaları için geliştirilmiştir.

AS Otomasyon üzerinden EVH4S11NC’nin araç uyumluluğu, elektrik altyapısı gereksinimleri, kurulum ve ürün tedariği hakkında bilgi alabilirsiniz.
